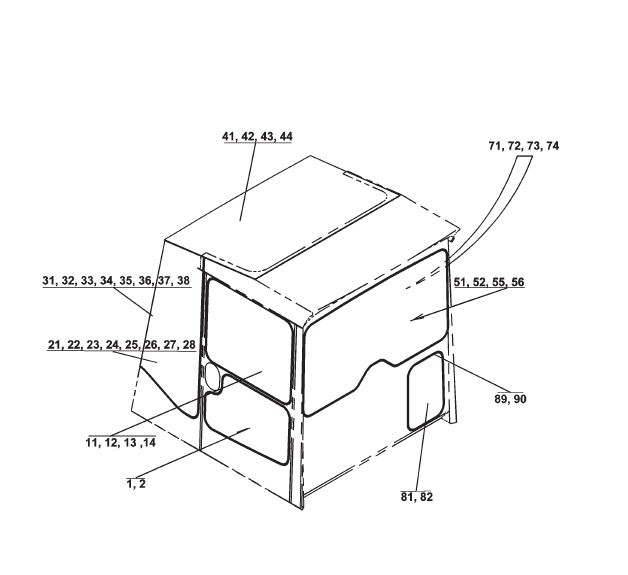

KV05Р0104 Glasses

Каталожный номер:A30224.0200

Комплект:1

Примечание:T=5

№ на схеме:*43

Каталожный номер:A30224.0100

Комплект:1

Примечание:T=5,

№ на схеме:1

Каталожный номер:A24081.0100

Комплект:1

Примечание:

№ на схеме:1

Наименование:Frame

Каталожный номер:A29673.0100

Комплект:1

Примечание:

№ на схеме:2

Каталожный номер:A24081.0200

Комплект:1

Примечание:

№ на схеме:2

Наименование:Rubber seal

Каталожный номер:920946,001

Комплект:x

Примечание:

№ на схеме:3

Наименование:Catch

Каталожный номер:922376,0002

Комплект:2

Примечание:

№ на схеме:4

Наименование:Pin

Каталожный номер:920463,023

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hinge

Каталожный номер:921517,0006

Комплект:2

Примечание:

№ на схеме:6

Наименование:Screw

Каталожный номер:920043,075

Комплект:2

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:920165,003

Комплект:2

Примечание:

№ на схеме:8

Наименование:Nut

Каталожный номер:921901,0004

Комплект:2

Примечание:

№ на схеме:10

Наименование:Catch

Каталожный номер:A29687.0100

Комплект:2

Примечание:

№ на схеме:11

Каталожный номер:A24079.0100

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:4697

Комплект:2

Примечание:

№ на схеме:12

Каталожный номер:A24079.0200

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sliding glas

Каталожный номер:A24080.0100

Комплект:1

Примечание:

№ на схеме:14

Наименование:Sliding glas,green

Каталожный номер:A24080.0200

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:A24078.0100

Комплект:2

Примечание:T=5, 1292x584

№ на схеме:22

Каталожный номер:A24078.0200

Комплект:2

Примечание:T=5,1292x584

№ на схеме:23

Каталожный номер:A24078.0600

Комплект:2

Примечание:T=6, 1292x584

№ на схеме:24

Каталожный номер:A24078.0700

Комплект:2

Примечание:T=6, 1292x584

№ на схеме:25

Каталожный номер:A29503.0100

Комплект:2

Примечание:T=5, 1260x506

№ на схеме:26

Каталожный номер:A29503.0200

Комплект:2

Примечание:T=5,1260x506

№ на схеме:31

Каталожный номер:A24076.0100

Комплект:1

Примечание:T=5,1411x1111

№ на схеме:32

Каталожный номер:A24076.0200

Комплект:1

Примечание:T=5,1411x1111

№ на схеме:33

Каталожный номер:A24076.0300

Комплект:1

Примечание:T=6,1411x1111

№ на схеме:34

Каталожный номер:A24076.0400

Комплект:1

Примечание:T=6,1411x1111

№ на схеме:35

Каталожный номер:A29504.0100

Комплект:1

Примечание:T=5,1379x1085

№ на схеме:36

Каталожный номер:A29504.0200

Комплект:1

Примечание:T=5, 1379x1085

№ на схеме:37

Каталожный номер:A29504.0300

Комплект:1

Примечание:T=6,1379x1085

№ на схеме:38

Каталожный номер:A29504.0400

Комплект:1

Примечание:T=6, 1379x1085

№ на схеме:41

Каталожный номер:A24075.0100

Комплект:1

Примечание:T=6

№ на схеме:42

Наименование:Glass, bronze

Каталожный номер:A24075.0100

Комплект:1

Примечание:

№ на схеме:51

Каталожный номер:A24077.0100

Комплект:1

Примечание:T=5,

№ на схеме:52

Каталожный номер:A24077.0200

Комплект:1

Примечание:T=5

№ на схеме:55

Каталожный номер:A29676.0100

Комплект:1

Примечание:T=6,

№ на схеме:56

Каталожный номер:A29676.0200

Комплект:1

Примечание:T=6

№ на схеме:71

Каталожный номер:A24079.0100

Комплект:1

Примечание:

№ на схеме:72

Каталожный номер:A24079.0200

Комплект:1

Примечание:

№ на схеме:73

Наименование:Sliding glas

Каталожный номер:A27726.0100

Комплект:1

Примечание:

№ на схеме:74

Наименование:Sliding glas,green

Каталожный номер:A27726.0200

Комплект:1

Примечание:

№ на схеме:81

Каталожный номер:A17020.0100

Комплект:1

Примечание:

№ на схеме:82
