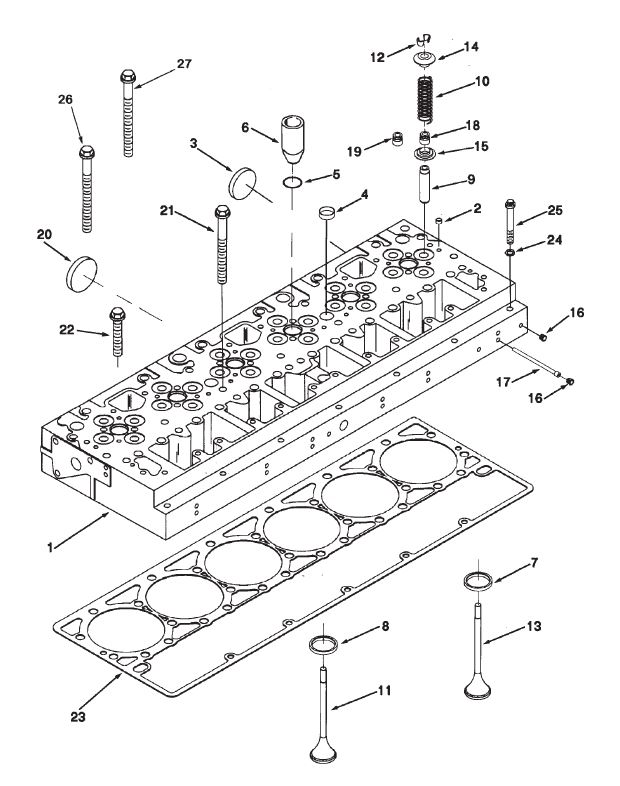

KV01Р0101 Cylinder head

← KV01Р0101 Valve mechanism KV01Р0101 Camshaft →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cylinder head

Каталожный номер:800040940

Комплект:1

Примечание:Cummi 3084650

№ на схеме:2

Наименование:Plug

Каталожный номер:800038876

Комплект:2

Примечание:Cummi 3007632

№ на схеме:3

Наименование:Plug

Каталожный номер:800039014

Комплект:2

Примечание:Cummi 206741

№ на схеме:4

Наименование:Plug

Каталожный номер:800038875

Комплект:8

Примечание:Cummi 3007635

№ на схеме:5

Наименование:O-ring

Каталожный номер:800039016

Комплект:6

Примечание:Cummi 3007759

№ на схеме:6

Наименование:Sleeve

Каталожный номер:800037968

Комплект:6

Примечание:Cummi 3070486

№ на схеме:7

Наименование:Valve seat

Каталожный номер:800039203

Комплект:12

Примечание:Cummi 3028070

№ на схеме:8

Наименование:Valve seat

Каталожный номер:800039245

Комплект:12

Примечание:Cummi 3820180

№ на схеме:9

Наименование:Guide

Каталожный номер:800039019

Комплект:24

Примечание:Cummi 3073512

№ на схеме:10

Наименование:Spring

Каталожный номер:800040941

Комплект:24

Примечание:Cummi 3895860

№ на схеме:11

Наименование:Intake valve

Каталожный номер:800039238

Комплект:12

Примечание:Cummi 3803310

№ на схеме:12

Наименование:Sleeve

Каталожный номер:800042193

Комплект:24

Примечание:Cummi 3275354

№ на схеме:13

Наименование:Exhaust valve

Каталожный номер:800040942

Комплект:12

Примечание:Cummi 3803730

№ на схеме:14

Наименование:Retainer

Каталожный номер:800039252

Комплект:24

Примечание:Cummi 3883512

№ на схеме:15

Наименование:Guide

Каталожный номер:800040943

Комплект:24

Примечание:Cummi 3070072

№ на схеме:16

Наименование:Plug

Каталожный номер:800039029

Комплект:16

Примечание:Cummi 3008465

№ на схеме:17

Наименование:Plug

Каталожный номер:800039030

Комплект:6

Примечание:Cummi 3820749

№ на схеме:18

Наименование:Gasket

Каталожный номер:800039031

Комплект:12

Примечание:Cummi 3073509

№ на схеме:19

Наименование:Gasket

Каталожный номер:800042201

Комплект:12

Примечание:Cummi 3328781

№ на схеме:20

Наименование:Plug

Каталожный номер:800040944

Комплект:2

Примечание:Cummi 3895479

№ на схеме:21

Наименование:Screw

Каталожный номер:800039033

Комплект:29

Примечание:Cummi 3045850

№ на схеме:22

Наименование:Screw

Каталожный номер:800039034

Комплект:3

Примечание:Cummi 3045849

№ на схеме:23

Наименование:Gasket

Каталожный номер:800040945

Комплект:1

Примечание:Cummi 3899378

№ на схеме:24

Наименование:Washer

Каталожный номер:800039037

Комплект:7

Примечание:Cummi 3882885

№ на схеме:25

Наименование:Screw

Каталожный номер:800039036

Комплект:6

Примечание:Cummi 3882793

№ на схеме:26

Наименование:Screw

Каталожный номер:800040946

Комплект:5

Примечание:Cummi 3896712

№ на схеме:27

Наименование:Screw

Каталожный номер:800040947

Комплект:2

Примечание:Cummi 3896839
