KV01Р0101 Shield plates

← KV01Р0101 Nozzle KV01Р0101 Plugs →

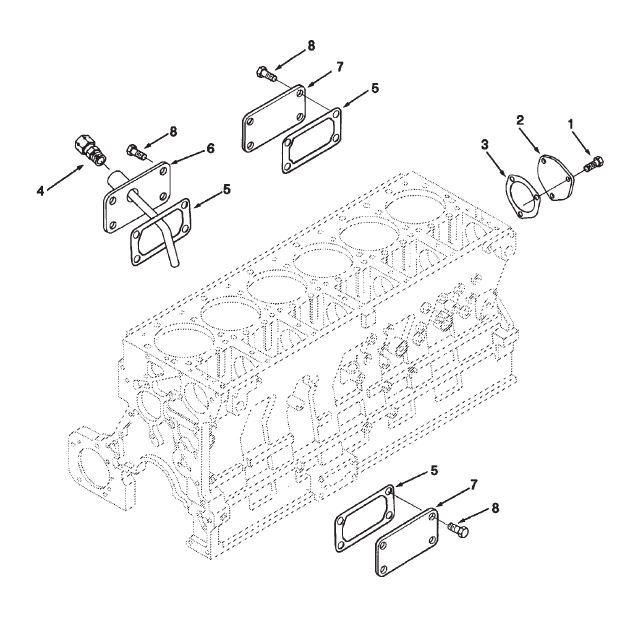

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:800038942

Комплект:3

Примечание:Cummi 3009887

№ на схеме:2

Наименование:Cover

Каталожный номер:800039055

Комплект:1

Примечание:Cummi 3025295

№ на схеме:3

Наименование:Gasket

Каталожный номер:800039056

Комплект:1

Примечание:Cummi 3025296

№ на схеме:4

Наименование:Fitting

Каталожный номер:800039062

Комплект:1

Примечание:Cummi 163759

№ на схеме:5

Наименование:Gasket

Каталожный номер:800039061

Комплект:3

Примечание:Cummi 3883472

№ на схеме:6

Наименование:Cover

Каталожный номер:800039059

Комплект:1

Примечание:Cummi 3820470

№ на схеме:7

Наименование:Cover

Каталожный номер:800039060

Комплект:2

Примечание:Cummi 3028684

№ на схеме:8

Наименование:Screw

Каталожный номер:800038933

Комплект:12

Примечание:Cummi 3036230
