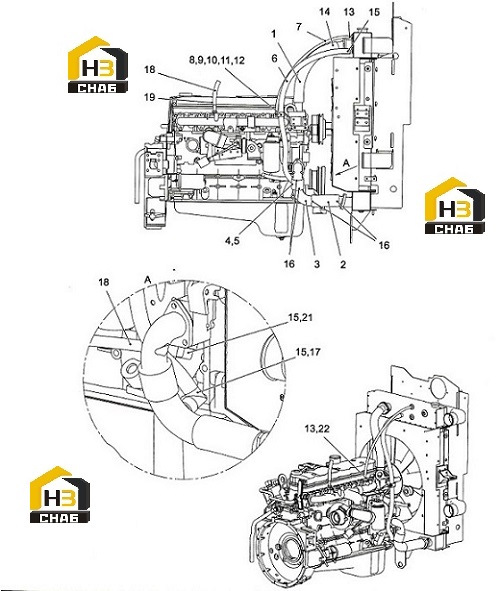

Трубопровод r6054010

← Трубки охлаждения tr1596 Адаптер tr1763 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HOSE

Каталожный номер:90009702

Комплект:1

Примечание:

№ на схеме:2

Наименование:HOSE

Каталожный номер:9M14994

Комплект:1

Примечание:

№ на схеме:2.1

Наименование:ELBOW PIPE

Каталожный номер:53569239

Комплект:1

Примечание:2.25 OD X 4 X 4 WITH 3/4

№ на схеме:2.2

Наименование:FASTENER

Каталожный номер:90812137

Комплект:4

Примечание:21/16X3

№ на схеме:2.3

Наименование:HOSE

Каталожный номер:53573163

Комплект:1

Примечание:RAD 2.25 ID X 3.00 LG

№ на схеме:3

Наименование:ELBOW PIPE

Каталожный номер:53589239

Комплект:1

Примечание:2.25 OD X 4 X 4 WITH 3/4

№ на схеме:4

Наименование:HOSE

Каталожный номер:90032215

Комплект:1

Примечание:2 1/4' I.D. REDUCER

№ на схеме:5

Наименование:HOSE

Каталожный номер:53573163

Комплект:1

Примечание:RAD 2.25 ID X 3.00 LG

№ на схеме:6

Наименование:HOSE

Каталожный номер:99802351

Комплект:1.32

Примечание:

№ на схеме:7

Наименование:HOSE

Каталожный номер:90021614

Комплект:1.27

Примечание:

№ на схеме:8

Наименование:BRACKET

Каталожный номер:53527753

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE CLAMP

Каталожный номер:90016002

Комплект:1

Примечание:

№ на схеме:10

Наименование:SCREW

Каталожный номер:90804037

Комплект:1

Примечание:5/16-18X3/4

№ на схеме:11

Наименование:NUT

Каталожный номер:95210420

Комплект:1

Примечание:ESNA 5/16-18 NC

№ на схеме:12

Наименование:WASHER

Каталожный номер:90005167

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE CLAMP

Каталожный номер:90817033

Комплект:3

Примечание:

№ на схеме:14

Наименование:HOSE CLAMP

Каталожный номер:53103024

Комплект:2

Примечание:

№ на схеме:15

Наименование:HOSE CLAMP

Каталожный номер:53103347

Комплект:2

Примечание:

№ на схеме:16

Наименование:FASTENER

Каталожный номер:90812137

Комплект:4

Примечание:2 1/16 X 3

№ на схеме:17

Наименование:HOSE

Каталожный номер:90027449

Комплект:1

Примечание:90 3\4NPT X 1* ID

№ на схеме:18

Наименование:HOSE

Каталожный номер:99802336

Комплект:7

Примечание:HEATER 5/8" ID

№ на схеме:19

Наименование:HOSE CLAMP

Каталожный номер:90812097

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:96084224

Комплект:1

Примечание:90 1/2NPT X 5/8ID

№ на схеме:22

Наименование:HOSE

Каталожный номер:90030696

Комплект:1

Примечание:COOLANT VENT .12 OR BARB
