Стрела подъемная r6069720

← Щит колесный 3452510000 Комплектующие стрелы подъемной r6069720 →

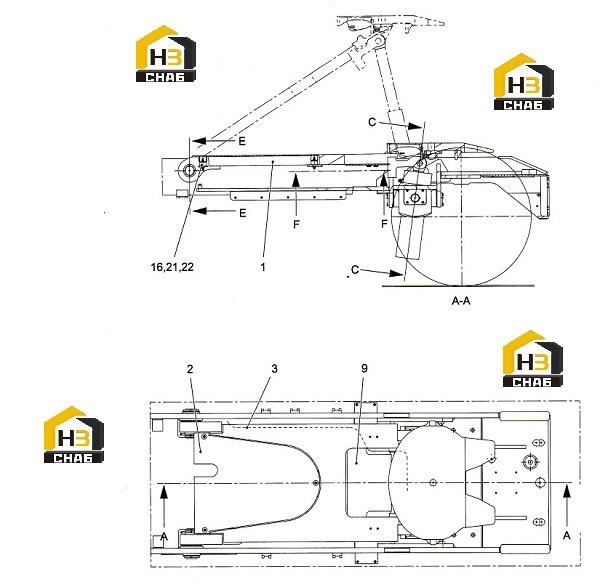

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HEAD BLOCK

Каталожный номер:R5422970

Комплект:1

Примечание:

№ на схеме:2

Наименование:LEVEL

Каталожный номер:R5423110

Комплект:1

Примечание:

№ на схеме:3

Наименование:WIRING HARNESS

Каталожный номер:R6043780

Комплект:1

Примечание:

№ на схеме:9

Наименование:LEVEL

Каталожный номер:R5423570

Комплект:1

Примечание:

№ на схеме:16

Наименование:DAMPER

Каталожный номер:JP101666

Комплект:3

Примечание:

№ на схеме:21

Наименование:LOCK NUT

Каталожный номер:51010100

Комплект:6

Примечание:ISO7040 M10

№ на схеме:22

Наименование:WASHER

Каталожный номер:50012100

Комплект:3

Примечание:10.5 STA2C DIN125
