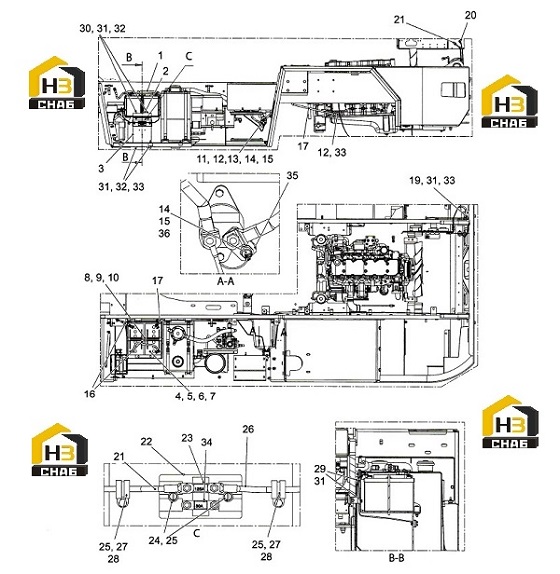

Схема цепи аккумулятора r7000580

← Клапан j021497 Жгут проводов r6042880 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BRACKET

Каталожный номер:R7000540

Комплект:1

Примечание:BATTERY HOLDER

№ на схеме:2

Наименование:RETAINER

Каталожный номер:R7000550

Комплект:1

Примечание:PVC

№ на схеме:3

Наименование:SUP PORTS.BATTERY

Каталожный номер:R7000590

Комплект:1

Примечание:

№ на схеме:4

Наименование:BATTERY

Каталожный номер:65269606

Комплект:2

Примечание:

№ на схеме:5

Наименование:CABLE SHOE

Каталожный номер:65210507

Комплект:2

Примечание:227 P

№ на схеме:6

Наименование:CABLE SHOE

Каталожный номер:65210508

Комплект:2

Примечание:228 N

№ на схеме:7

Наименование:RUBBER PLATE

Каталожный номер:K516562005

Комплект:1

Примечание:

№ на схеме:8

Наименование:LOCKING PLATE

Каталожный номер:R7000530

Комплект:1

Примечание:-

№ на схеме:9

Наименование:SHAFT.LOCK

Каталожный номер:R7000570

Комплект:1

Примечание:-

№ на схеме:10

Наименование:WING NUT

Каталожный номер:51610100

Комплект:1

Примечание:M10

№ на схеме:11

Наименование:MAIN SWITCH

Каталожный номер:JP104133

Комплект:1

Примечание:

№ на схеме:12

Наименование:SHIELD RUBBER

Каталожный номер:770005001

Комплект:3

Примечание:

№ на схеме:13

Наименование:SCREW

Каталожный номер:53060110

Комплект:2

Примечание:ISO4017 M6X25

№ на схеме:14

Наименование:NUT

Каталожный номер:51010060

Комплект:3

Примечание:NYLOC M6

№ на схеме:15

Наименование:WASHER

Каталожный номер:50012060

Комплект:3

Примечание:

№ на схеме:16

Наименование:CABLE

Каталожный номер:R5820000

Комплект:2

Примечание:

№ на схеме:17

Наименование:CABLE

Каталожный номер:R6067540

Комплект:2

Примечание:BATTERY - MAIN SWITCH/MAIN SWITCH - STARTER -TT

№ на схеме:19

Наименование:CABLE

Каталожный номер:3867110011

Комплект:1

Примечание:

№ на схеме:20

Наименование:CABLE

Каталожный номер:R6043930

Комплект:1

Примечание:

№ на схеме:21

Наименование:CABLE

Каталожный номер:R6067510

Комплект:1

Примечание:CABIN-SW24VDC SUPPLY-TT616I LHD

№ на схеме:22

Наименование:FUSE BOX

Каталожный номер:JP103265

Комплект:1

Примечание:

№ на схеме:23

Наименование:FUSE

Каталожный номер:JP103885

Комплект:1

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:56320340

Комплект:2

Примечание:

№ на схеме:25

Наименование:LOCK NUT

Каталожный номер:51010050

Комплект:4

Примечание:M5 ISO7040-8 A2

№ на схеме:26

Наименование:CABLE

Каталожный номер:R6067530

Комплект:1

Примечание:MAIN SWITCH - MAIN FUSE -TT616I

№ на схеме:27

Наименование:BAND

Каталожный номер:62079125

Комплект:2

Примечание:

№ на схеме:28

Наименование:SCREW

Каталожный номер:53060078

Комплект:2

Примечание:M5X20 8.8 A2C ISO40

№ на схеме:29

Наименование:SCREW

Каталожный номер:53060181

Комплект:4

Примечание:M10X30 6.8 A2C ISO40

№ на схеме:30

Наименование:SCREW

Каталожный номер:53160189

Комплект:2

Примечание:M0X70 8.8 A2C ISO4014

№ на схеме:31

Наименование:WASHER

Каталожный номер:50012100

Комплект:11

Примечание:10,5 STA2C DIN125

№ на схеме:32

Наименование:SCREW

Каталожный номер:53060182

Комплект:2

Примечание:M10X35 8.8 A2C

№ на схеме:33

Наименование:LOCK NUT

Каталожный номер:51010100

Комплект:6

Примечание:IS07040 M10

№ на схеме:34

Наименование:FUSE

Каталожный номер:JP103886

Комплект:1

Примечание:

№ на схеме:35

Наименование:COOLING PLATE

Каталожный номер:K5149370

Комплект:1

Примечание:

№ на схеме:36

Наименование:DIODE

Каталожный номер:65267080

Комплект:1

Примечание:
