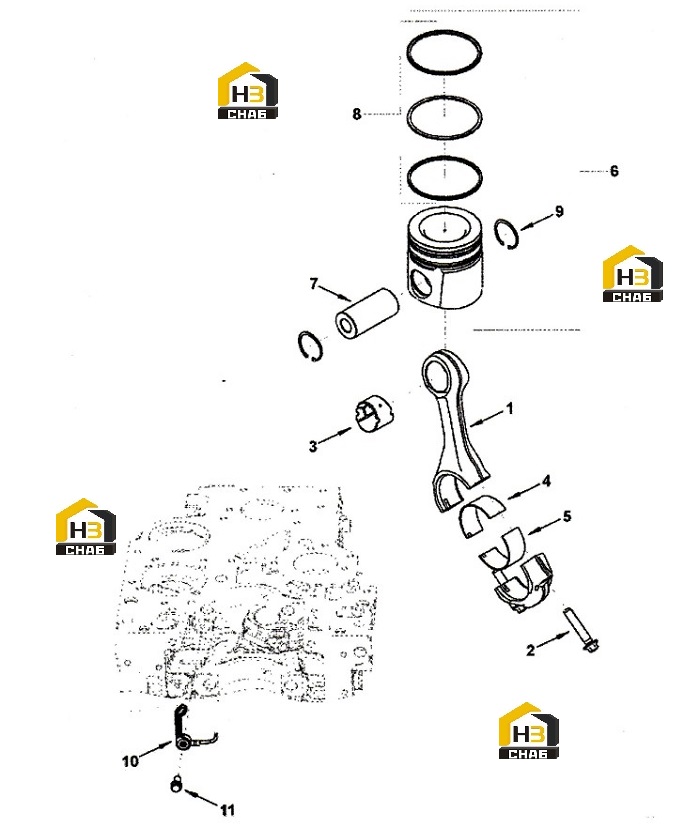

Шатун и поршень pp40426-03

← Вал распределительный pp40426-02 Турбонагнетатель pp98723 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CONNECTING ROD

Каталожный номер:J025408

Комплект:1

Примечание:

№ на схеме:1.1

Наименование:CONNECTING ROD

Каталожный номер:J025407

Комплект:6

Примечание:incl.part2-3

№ на схеме:2

Наименование:SCREW

Каталожный номер:J019429

Комплект:2

Примечание:

№ на схеме:3

Наименование:BUSHING

Каталожный номер:J019428

Комплект:1

Примечание:

№ на схеме:4

Наименование:BIG-END BEARING

Каталожный номер:J024875

Комплект:-

Примечание:+0,25

№ на схеме:4

Наименование:BEARING

Каталожный номер:J019426

Комплект:6

Примечание:upper

№ на схеме:4.1

Наименование:BIG-END BEARING

Каталожный номер:J024876

Комплект:-

Примечание:+0,50

№ на схеме:4.2

Наименование:BIG-END BEARING

Каталожный номер:J024877

Комплект:-

Примечание:+0.75

№ на схеме:4.3

Наименование:BIG-END BEARING

Каталожный номер:J024878

Комплект:-

Примечание:+1,00

№ на схеме:5

Наименование:BEARING

Каталожный номер:J013692

Комплект:5

Примечание:lower

№ на схеме:5

Наименование:BEARING

Каталожный номер:J019439

Комплект:-

Примечание:+0,25

№ на схеме:5

Наименование:BEARING

Каталожный номер:J023640

Комплект:-

Примечание:+1.00

№ на схеме:5.1

Наименование:BEARING

Каталожный номер:J019440

Комплект:-

Примечание:+0,50

№ на схеме:5.2

Наименование:BEARING

Каталожный номер:J019441

Комплект:-

Примечание:+0,75

№ на схеме:6

Наименование:PISTON SET

Каталожный номер:J023074

Комплект:6

Примечание:incl part6.1-7

№ на схеме:6.1

Наименование:PISTON SET

Каталожный номер:J024880

Комплект:-

Примечание:incl.part7-8

№ на схеме:6.1

Наименование:PISTON RING SET

Каталожный номер:J023076

Комплект:1

Примечание:

№ на схеме:7

Наименование:PIN

Каталожный номер:J023075

Комплект:1

Примечание:

№ на схеме:8

Наименование:PISTON RING SET

Каталожный номер:J023076

Комплект:1

Примечание:

№ на схеме:9

Наименование:CIRCLIP

Каталожный номер:J019433

Комплект:12

Примечание:

№ на схеме:10

Наименование:NOZZLE

Каталожный номер:J024034

Комплект:6

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:J019432

Комплект:6

Примечание:
