Подкрылок r5031930

← Брызговик r5030310 Пластина крыла r6041630 →

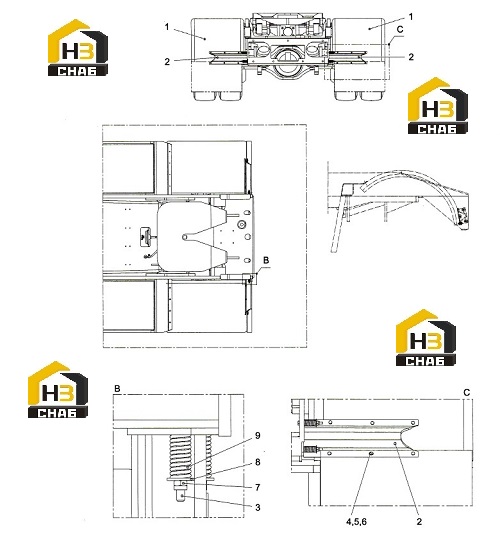

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:FENDER

Каталожный номер:R5351630

Комплект:2

Примечание:

№ на схеме:2

Наименование:SUPPORT

Каталожный номер:R5322320

Комплект:2

Примечание:

№ на схеме:3

Наименование:SCREW

Каталожный номер:53160195

Комплект:6

Примечание:IS04014M10X100

№ на схеме:4

Наименование:SCREW

Каталожный номер:53060140

Комплект:20

Примечание:ISO4017 M8X25

№ на схеме:5

Наименование:LOCK NUT

Каталожный номер:51010080

Комплект:20

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:50025080

Комплект:20

Примечание:

№ на схеме:7

Наименование:LOCK NUT

Каталожный номер:51010100

Комплект:6

Примечание:ISO7040 M10

№ на схеме:8

Наименование:WASHER

Каталожный номер:50025100

Комплект:6

Примечание:10 ST A2C SFS4684

№ на схеме:9

Наименование:SPRING

Каталожный номер:9205026001

Комплект:6

Примечание:
