Передача планетарная j017730

Передача планетарная j017730

← Шпильки колесные j017703 Блок сателлитов 802310624 →

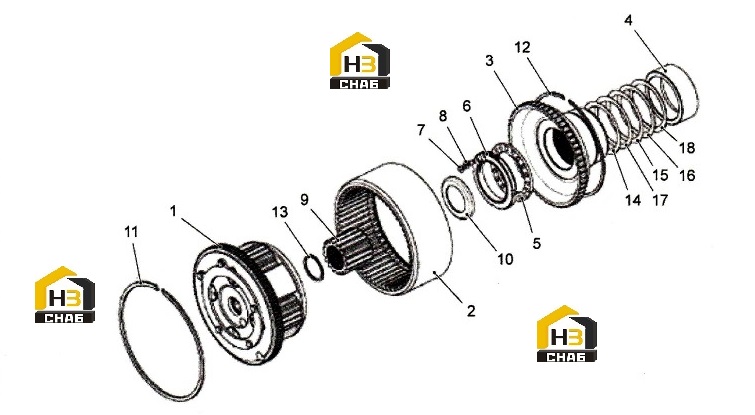

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLANETARY GEAR
Каталожный номер:802310624
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:RINGGEAR
Каталожный номер:802310611
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:HUB
Каталожный номер:801903956
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SPACING RING
Каталожный номер:J017731
Комплект:2
Примечание:D95/117x42
0 ₽
шт
№ на схеме:5
Наименование:LOCK WASHER
Каталожный номер:801903936
Комплект:2
Примечание:S=6mm
0 ₽
шт
№ на схеме:6
Наименование:LOCK NUT
Каталожный номер:801903937
Комплект:2
Примечание:M90x2, s= 16mm
0 ₽
шт
№ на схеме:7
Наименование:SCREW
Каталожный номер:801903938
Комплект:2
Примечание:M8x12
0 ₽
шт
№ на схеме:8
Наименование:SCREW
Каталожный номер:801903957
Комплект:2
Примечание:M8x18
0 ₽
шт
№ на схеме:9
Наименование:SUN GEAR
Каталожный номер:802310612
Комплект:2
Примечание:Z17. D52/Z24
0 ₽
шт
№ на схеме:10
Наименование:SHIELD CLIP
Каталожный номер:802310610
Комплект:2
Примечание:D60\85x10
0 ₽
шт
№ на схеме:11
Наименование:CIRCLIP
Каталожный номер:802310620
Комплект:2
Примечание:D265x4,2
0 ₽
шт
№ на схеме:12
Наименование:CIRCLIP
Каталожный номер:802310606
Комплект:2
Примечание:D225x3
0 ₽
шт
№ на схеме:13
Наименование:CIRCLIP
Каталожный номер:802310613
Комплект:2
Примечание:D52x2
0 ₽
шт
№ на схеме:14
Наименование:SHIM
Каталожный номер:801904230
Комплект:-
Примечание:s-0.2mm
0 ₽
шт
№ на схеме:15
Наименование:SHIM
Каталожный номер:J017732
Комплект:-
Примечание:s=0,3mm
0 ₽
шт
№ на схеме:16
Наименование:SHIM
Каталожный номер:801904231
Комплект:-
Примечание:s=0,5mm
0 ₽
шт
№ на схеме:17
Наименование:SHIM
Каталожный номер:J017733
Комплект:-
Примечание:s=1,0mm
