Передача планетарная 15-509

Передача планетарная 15-509

← Передача планетарная 14-1003 Клапан управления (часть1) 16-1846 →

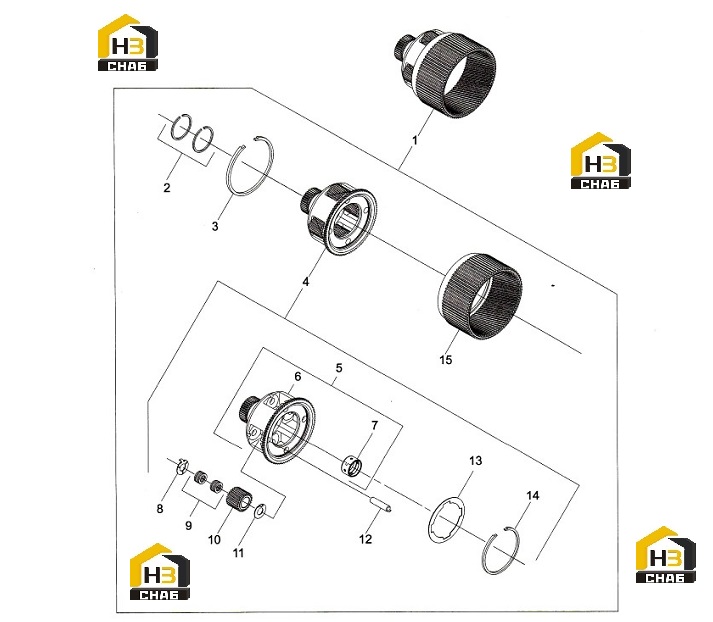

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:PLANETARY GEAR
Каталожный номер:J020639
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:GASKET SET
Каталожный номер:J020640
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:RING
Каталожный номер:J020641
Комплект:1
Примечание:190.2 mm
0 ₽
шт
№ на схеме:4
Наименование:SUPPORT
Каталожный номер:J020642
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:SUPPORT
Каталожный номер:J020643
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:SUPPORT
Каталожный номер:J020644
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:BUSHING
Каталожный номер:J020645
Комплект:1
Примечание:43.104 mm
0 ₽
шт
№ на схеме:8
Наименование:WASHER
Каталожный номер:J020646
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:BEARING
Каталожный номер:J020647
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:GEAR SET
Каталожный номер:J020648
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:WASHER
Каталожный номер:J020646
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:SPINDLE
Каталожный номер:J020649
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:RING
Каталожный номер:J020650
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:RING
Каталожный номер:J020651
Комплект:1
Примечание:159.2 mm
0 ₽
шт
№ на схеме:15
Наименование:GEAR
Каталожный номер:J020652
Комплект:1
Примечание:
