Обивка салона кабины r6047530

← Обивка кабины cb8607 Шумоизоляция кабины r6035971 →

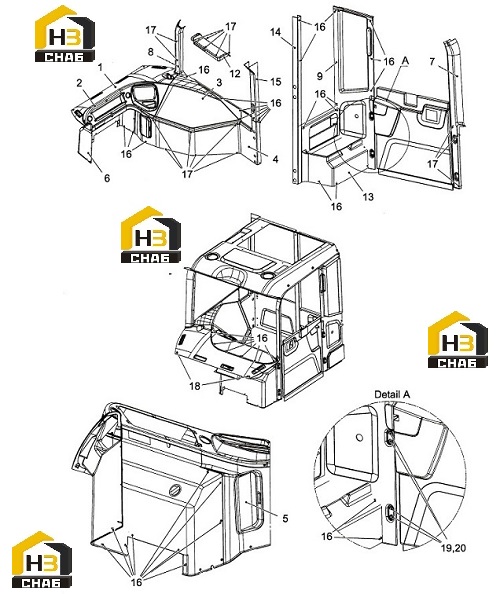

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6035440

Комплект:1

Примечание:

№ на схеме:2

Наименование:DASHBOARD PLATE

Каталожный номер:R6065950

Комплект:1

Примечание:M16x1.5

№ на схеме:3

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6046910

Комплект:1

Примечание:

№ на схеме:4

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6064930

Комплект:1

Примечание:

№ на схеме:5

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6035480

Комплект:1

Примечание:

№ на схеме:6

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6046340

Комплект:1

Примечание:

№ на схеме:7

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6035530

Комплект:1

Примечание:

№ на схеме:8

Наименование:UPHOLSTERY PLATE

Каталожный номер:R5243040

Комплект:1

Примечание:

№ на схеме:9

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6035550

Комплект:1

Примечание:

№ на схеме:12

Наименование:BRACKET

Каталожный номер:R6046320

Комплект:1

Примечание:

№ на схеме:13

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6041320

Комплект:1

Примечание:

№ на схеме:14

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6046380

Комплект:1

Примечание:

№ на схеме:15

Наименование:UPHOLSTERY PLATE

Каталожный номер:R6046360

Комплект:1

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:59070298

Комплект:41

Примечание:

№ на схеме:17

Наименование:SCREW

Каталожный номер:59070299

Комплект:16

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:58250418

Комплект:1

Примечание:M 6X16 DIN7984 MUSTA

№ на схеме:19

Наименование:SCREW

Каталожный номер:590854191

Комплект:1

Примечание:M6X16 LAIPK M6SF-TT A4TAP

№ на схеме:20

Наименование:PLATE

Каталожный номер:50076060

Комплект:4

Примечание:EN/ISO 7093 A4 6.4
