Корпус моста j027691

← Мост задний jp105711 Ступица колеса j017717 →

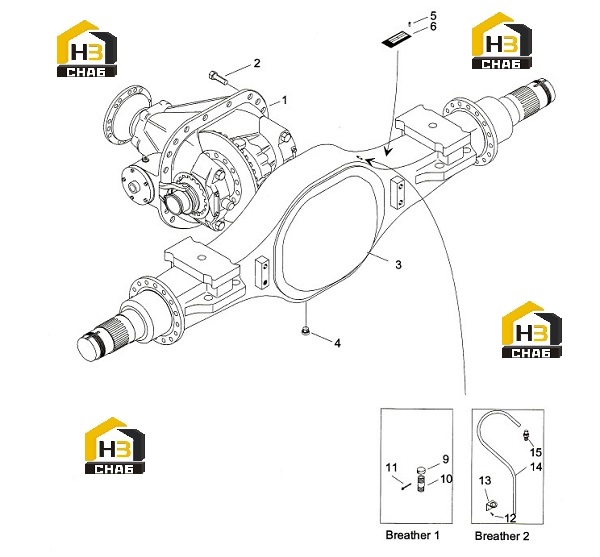

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:DRIVE GEAR

Каталожный номер:J027697

Комплект:1

Примечание:i=12.28, ISO8667-T150/ lock

№ на схеме:2

Наименование:SCREW

Каталожный номер:802306819

Комплект:16

Примечание:M16X40. 10.9

№ на схеме:3

Наименование:AXLE HOUSING

Каталожный номер:J017715

Комплект:1

Примечание:Spring levels

№ на схеме:3

Наименование:AXLE HOUSING

Каталожный номер:5431170400

Комплект:1

Примечание:W/o spring levels

№ на схеме:4

Наименование:SEAL RING

Каталожный номер:802306823

Комплект:1

Примечание:D22/27X1,5-Din908

№ на схеме:4

Наименование:PLUG

Каталожный номер:802306447

Комплект:1

Примечание:M22X1.5

№ на схеме:5

Наименование:RIVET

Каталожный номер:J022275

Комплект:4

Примечание:D2.9X5

№ на схеме:6

Наименование:PLATE

Каталожный номер:JP103166

Комплект:1

Примечание:

№ на схеме:9

Наименование:COVER

Каталожный номер:802306407

Комплект:1

Примечание:

№ на схеме:10

Наименование:BREATHER

Каталожный номер:802308901

Комплект:1

Примечание:

№ на схеме:11

Наименование:COTTER PIN

Каталожный номер:801904868

Комплект:1

Примечание:3,2X25

№ на схеме:12

Наименование:RIVET

Каталожный номер:J025679

Комплект:2

Примечание:2.89x6,35

№ на схеме:13

Наименование:FASTENER

Каталожный номер:801904220

Комплект:1

Примечание:

№ на схеме:14

Наименование:HOSE

Каталожный номер:801904221

Комплект:-

Примечание:9.5/15.5 L=350

№ на схеме:15

Наименование:SCREW

Каталожный номер:801904223

Комплект:1

Примечание:R3/8*/D10

№ на схеме:15

Наименование:HOSE CLIP

Каталожный номер:801904222

Комплект:1

Примечание:R3/8*/D10
