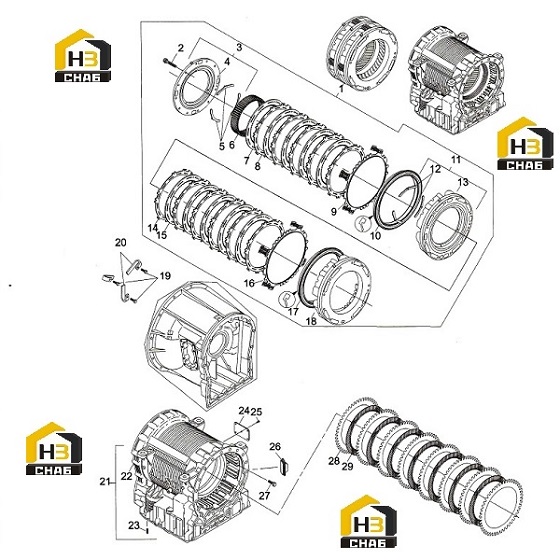

Корпус коробки передач 01-835

← Комплектующие коробки передач r6o42780 Трубка заливная 02-633 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:CLUTCH

Каталожный номер:J020530

Комплект:1

Примечание:Assembly

№ на схеме:2

Наименование:BOLT

Каталожный номер:J020531

Комплект:12

Примечание:M10x 1.5x90

№ на схеме:3

Наименование:BACK PLATE

Каталожный номер:J020532

Комплект:1

Примечание:

№ на схеме:4

Наименование:BACK PLATE

Каталожный номер:J020533

Комплект:1

Примечание:

№ на схеме:5

Наименование:PLATE

Каталожный номер:J020534

Комплект:3

Примечание:

№ на схеме:6

Наименование:GEAR

Каталожный номер:J020535

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:J020536

Комплект:5

Примечание:Friction

№ на схеме:8

Наименование:PLATE

Каталожный номер:J020537

Комплект:5

Примечание:Reaction

№ на схеме:9

Наименование:PLATE

Каталожный номер:J020538

Комплект:1

Примечание:Piston return

№ на схеме:10

Наименование:PISTON

Каталожный номер:J020539

Комплект:1

Примечание:

№ на схеме:11

Наименование:HOUSING

Каталожный номер:J020540

Комплект:1

Примечание:Complete

№ на схеме:12

Наименование:PLATE

Каталожный номер:J020541

Комплект:3

Примечание:

№ на схеме:13

Наименование:HOUSING

Каталожный номер:J020542

Комплект:1

Примечание:Assembly

№ на схеме:14

Наименование:PLATE

Каталожный номер:J020537

Комплект:6

Примечание:Reaction

№ на схеме:15

Наименование:PLATE

Каталожный номер:J020536

Комплект:5

Примечание:Friction

№ на схеме:16

Наименование:PLATE

Каталожный номер:J020538

Комплект:1

Примечание:Piston return

№ на схеме:17

Наименование:PISTON

Каталожный номер:J020543

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOUSING

Каталожный номер:J020544

Комплект:1

Примечание:

№ на схеме:19

Наименование:BOLT

Каталожный номер:J020545

Комплект:3

Примечание:M10 x 1.5 x 25 mm

№ на схеме:20

Наименование:BRACKET

Каталожный номер:J020546

Комплект:3

Примечание:

№ на схеме:21

Наименование:HOUSING

Каталожный номер:J020547

Комплект:1

Примечание:

№ на схеме:22

Наименование:HOUSING

Каталожный номер:J020548

Комплект:1

Примечание:

№ на схеме:23

Наименование:SPINDLE

Каталожный номер:J020549

Комплект:12

Примечание:

№ на схеме:24

Наименование:PLATE

Каталожный номер:J025931

Комплект:-

Примечание:

№ на схеме:24

Наименование:PLATE

Каталожный номер:J025930

Комплект:-

Примечание:Identification

№ на схеме:25

Наименование:SCREW

Каталожный номер:J020552

Комплект:1

Примечание:NO. 14X1/2

№ на схеме:26

Наименование:CAP

Каталожный номер:J020553

Комплект:1

Примечание:Int harness, 20W

№ на схеме:27

Наименование:BOLT

Каталожный номер:J020554

Комплект:12

Примечание:M10X1.5X25

№ на схеме:28

Наименование:PLATE

Каталожный номер:J020555

Комплект:8

Примечание:Reaction

№ на схеме:29

Наименование:PLATE

Каталожный номер:J020556

Комплект:7

Примечание:Friction
