Корпус блока цилиндров rl9765-02

← Форсунка pp8466-02 Заглушка rp9045 →

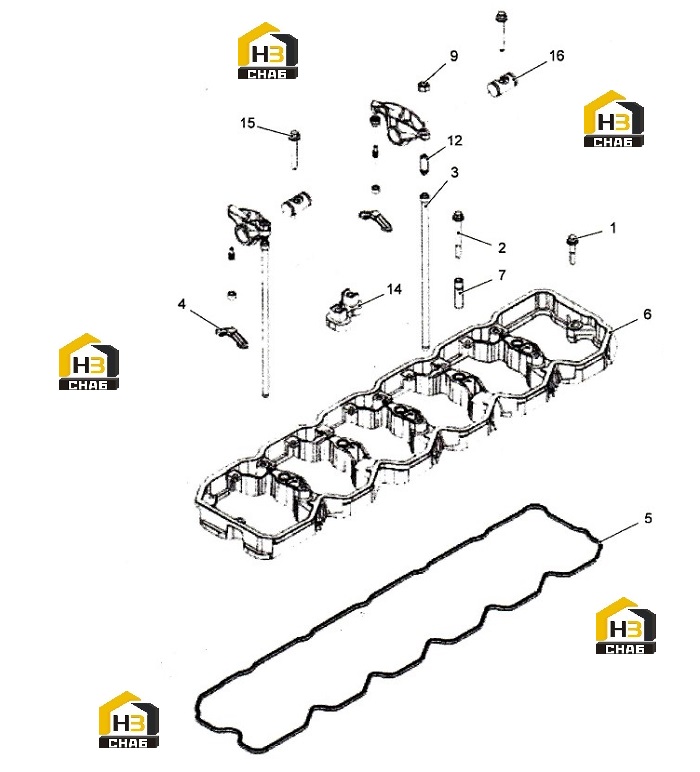

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SCREW

Каталожный номер:800033637

Комплект:2

Примечание:M8 X 1.25 x 50

№ на схеме:2

Наименование:SCREW

Каталожный номер:800045172

Комплект:5

Примечание:M3 x 1.25x70

№ на схеме:3

Наименование:PUSH ROD

Каталожный номер:J019457

Комплект:12

Примечание:

№ на схеме:4

Наименование:LEVER

Каталожный номер:J029872

Комплект:1

Примечание:incl-part9-12

№ на схеме:4

Наименование:LEVER

Каталожный номер:J029871

Комплект:6

Примечание:ASSEMBLY

№ на схеме:4

Наименование:LEVER

Каталожный номер:J029873

Комплект:1

Примечание:incl.part 9-12

№ на схеме:4

Наименование:CROSS PIECE

Каталожный номер:J019458

Комплект:12

Примечание:

№ на схеме:5

Наименование:GASKET

Каталожный номер:J019459

Комплект:1

Примечание:

№ на схеме:6

Наименование:HOUSING

Каталожный номер:J026045

Комплект:1

Примечание:incl part6-7, 14-16

№ на схеме:6

Наименование:HOUSING

Каталожный номер:J023092

Комплект:1

Примечание:

№ на схеме:7

Наименование:SLEEVE

Каталожный номер:J023093

Комплект:5

Примечание:

№ на схеме:9

Наименование:NUT

Каталожный номер:J019465

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:J019464

Комплект:1

Примечание:

№ на схеме:14

Наименование:SUPPORT

Каталожный номер:J019467

Комплект:1

Примечание:

№ на схеме:15

Наименование:SCREW

Каталожный номер:J019468

Комплект:2

Примечание:

№ на схеме:16

Наименование:SHAFT

Каталожный номер:J023094

Комплект:2

Примечание:
