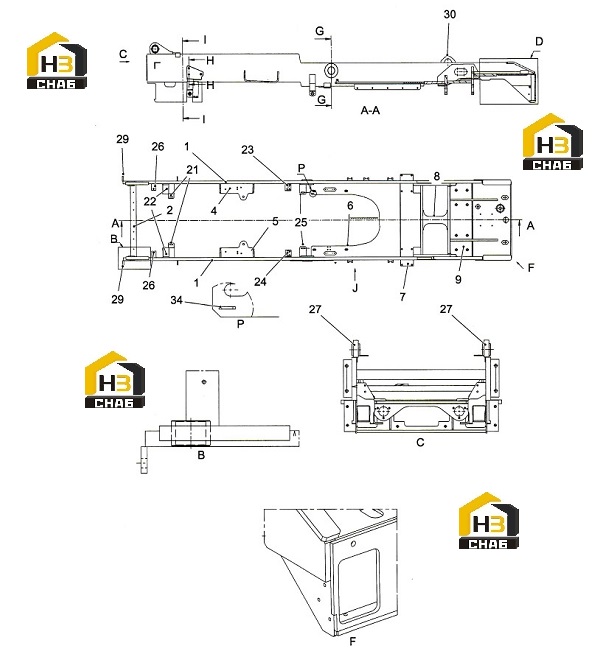

Комплектующие рамы в сборе (часть1) r7000300

← Пластина боковая правая r7000060 Комплектующие рамы в сборе (часть2) r7000300 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:BEAM

Каталожный номер:R6022890

Комплект:2

Примечание:

№ на схеме:2

Наименование:BEAM

Каталожный номер:R6043700

Комплект:1

Примечание:

№ на схеме:3

Наименование:support plate

Каталожный номер:R6023750

Комплект:2

Примечание:

№ на схеме:4

Наименование:SUPPORT, RIGHT

Каталожный номер:R6048560

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT. LEFT

Каталожный номер:R6048550

Комплект:1

Примечание:

№ на схеме:6

Наименование:PATE

Каталожный номер:R6008720

Комплект:1

Примечание:

№ на схеме:7

Наименование:PLATE

Каталожный номер:R6008700

Комплект:1

Примечание:

№ на схеме:8

Наименование:SUPPORT

Каталожный номер:R6039530

Комплект:1

Примечание:

№ на схеме:9

Наименование:BACKPLATE

Каталожный номер:R6044640

Комплект:1

Примечание:

№ на схеме:10

Наименование:FLAT

Каталожный номер:R5305010

Комплект:2

Примечание:

№ на схеме:11

Наименование:STRIP

Каталожный номер:R5331350

Комплект:2

Примечание:

№ на схеме:12

Наименование:SIDE PLATE

Каталожный номер:R5304990

Комплект:2

Примечание:

№ на схеме:13

Наименование:PLATE

Каталожный номер:R6044580

Комплект:1

Примечание:

№ на схеме:14

Наименование:BACK PATE

Каталожный номер:R6044630

Комплект:1

Примечание:

№ на схеме:15

Наименование:SUPPORT

Каталожный номер:R6005290

Комплект:2

Примечание:

№ на схеме:16

Наименование:BRACKET

Каталожный номер:R6006360

Комплект:5

Примечание:

№ на схеме:17

Наименование:SUPPORT

Каталожный номер:R6041560

Комплект:1

Примечание:

№ на схеме:18

Наименование:SLEEVE

Каталожный номер:R5620340

Комплект:2

Примечание:

№ на схеме:19

Наименование:MOUNTING PATE

Каталожный номер:R6042700

Комплект:1

Примечание:

№ на схеме:20

Наименование:MOUNTING PATE

Каталожный номер:R6046710

Комплект:1

Примечание:

№ на схеме:21

Наименование:SUPPORT

Каталожный номер:R6039400

Комплект:2

Примечание:

№ на схеме:22

Наименование:SUPPORT

Каталожный номер:R6O38710

Комплект:2

Примечание:

№ на схеме:23

Наименование:SUPPORT. RIGHT

Каталожный номер:R6045350

Комплект:1

Примечание:

№ на схеме:24

Наименование:SUPPORT, LEFT

Каталожный номер:R6042600

Комплект:1

Примечание:

№ на схеме:25

Наименование:SUPPORT

Каталожный номер:R6044520

Комплект:2

Примечание:

№ на схеме:26

Наименование:SUPPORT

Каталожный номер:R6040660

Комплект:2

Примечание:

№ на схеме:27

Наименование:TORSION ARM

Каталожный номер:53575736

Комплект:2

Примечание:

№ на схеме:28

Наименование:MOUNTING PATE

Каталожный номер:R6042990

Комплект:2

Примечание:

№ на схеме:29

Наименование:MOUNTING PATE

Каталожный номер:R6023770

Комплект:2

Примечание:

№ на схеме:30

Наименование:TRAILER HITCH

Каталожный номер:R5631420

Комплект:2

Примечание:

№ на схеме:31

Наименование:NUT

Каталожный номер:52350160

Комплект:2

Примечание:M16 DIN929

№ на схеме:32

Наименование:NUT

Каталожный номер:52350120

Комплект:4

Примечание:M12 DIN929

№ на схеме:33

Наименование:CABLE SUP PORTS. BRACKETS

Каталожный номер:R7000270

Комплект:1

Примечание:

№ на схеме:34

Наименование:FASTENER

Каталожный номер:R7000750

Комплект:1

Примечание:
