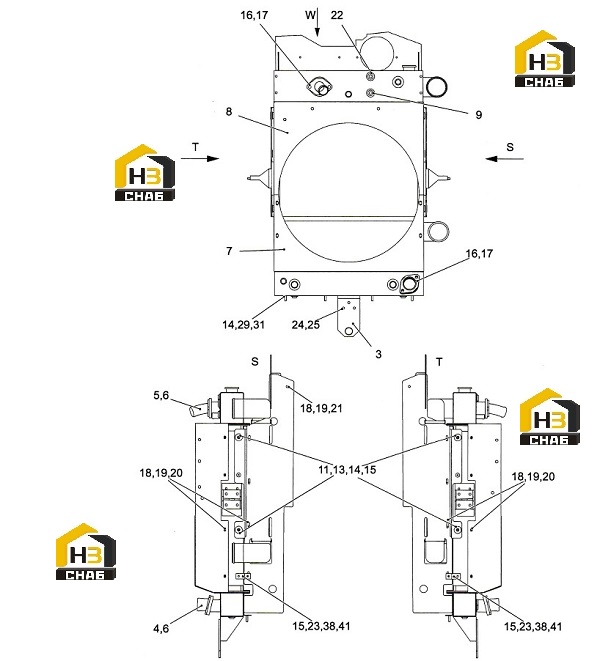

Комплектующие радиатора r6054100

← Радиатор r6053980 Радиатор r6054100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:BRACKET

Каталожный номер:53543616

Комплект:1

Примечание:

№ на схеме:4

Наименование:FLANGE

Каталожный номер:53559754

Комплект:1

Примечание:

№ на схеме:5

Наименование:FLANGE

Каталожный номер:53560155

Комплект:1

Примечание:1,75ODX#24 BEND

№ на схеме:6

Наименование:GASKET

Каталожный номер:90000890

Комплект:2

Примечание:

№ на схеме:7

Наименование:FRAME

Каталожный номер:53573762

Комплект:1

Примечание:BOTTOM

№ на схеме:8

Наименование:FRAME

Каталожный номер:53575233

Комплект:1

Примечание:TOP

№ на схеме:9

Наименование:SENSOR

Каталожный номер:90029839

Комплект:1

Примечание:

№ на схеме:11

Наименование:BRACKET

Каталожный номер:90022099

Комплект:4

Примечание:CENTER BOND

№ на схеме:13

Наименование:SCREW

Каталожный номер:90803066

Комплект:4

Примечание:5/16-18X1 1/2

№ на схеме:14

Наименование:WASHER

Каталожный номер:90022102

Комплект:8

Примечание:1.36OD.085THK

№ на схеме:15

Наименование:LOCK WASHER

Каталожный номер:98415035

Комплект:11

Примечание:5/16

№ на схеме:16

Наименование:LOCK WASHER

Каталожный номер:98415045

Комплект:4

Примечание:7/16

№ на схеме:17

Наименование:SCREW

Каталожный номер:90804226

Комплект:4

Примечание:7/16-14 X 1

№ на схеме:18

Наименование:SCREW

Каталожный номер:90804016

Комплект:28

Примечание:CAP 1/4-20 X 3/4

№ на схеме:19

Наименование:WASHER

Каталожный номер:50025060

Комплект:24

Примечание:6 ST A2B SFS4684

№ на схеме:20

Наименование:LOCK WASHER

Каталожный номер:98415020

Комплект:16

Примечание:1/4

№ на схеме:21

Наименование:LOCK NUT

Каталожный номер:90013919

Комплект:12

Примечание:1/4-20 NC

№ на схеме:22

Наименование:HOSE

Каталожный номер:96084016

Комплект:1

Примечание:BARB 1/4NPTX3/8ID

№ на схеме:23

Наименование:BRACKET

Каталожный номер:53570468

Комплект:2

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:90804485

Комплект:3

Примечание:3/8-16X1 1/4

№ на схеме:25

Наименование:NUT

Каталожный номер:90017717

Комплект:3

Примечание:CROWNLOCK 3/8-16UNC GRADE B

№ на схеме:29

Наименование:CHANNEL

Каталожный номер:53561328

Комплект:1

Примечание:

№ на схеме:31

Наименование:NUT

Каталожный номер:95210420

Комплект:4

Примечание:ESNA 5/16-18 NC

№ на схеме:38

Наименование:SCREW

Каталожный номер:90804037

Комплект:6

Примечание:5/16-18X3/4

№ на схеме:41

Наименование:WASHER

Каталожный номер:50012080

Комплект:2

Примечание:8.4 DIN125
