Комплектующие двери r6044800

← Дверь cb8511 Крепление двери r6044800 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

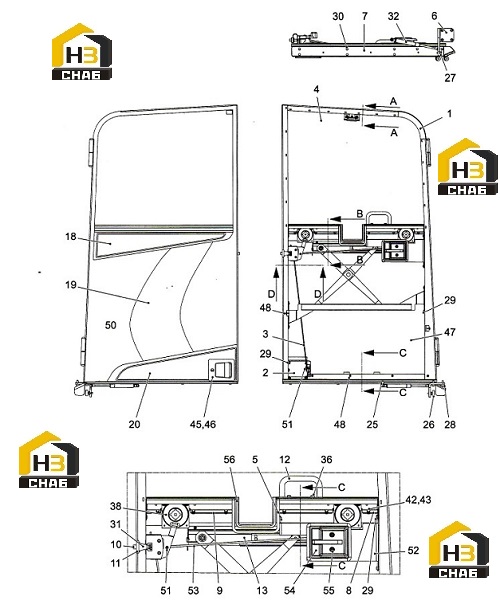

№ на схеме:2

Наименование:MOUNTING PLATE

Каталожный номер:R5230990

Комплект:1

Примечание:

№ на схеме:3

Наименование:ROD

Каталожный номер:R6029370

Комплект:1

Примечание:

№ на схеме:4

Наименование:GLASS

Каталожный номер:R6044790

Комплект:1

Примечание:

№ на схеме:5

Наименование:SUPPORT PLATE

Каталожный номер:R5251570

Комплект:1

Примечание:

№ на схеме:6

Наименование:LIMITER

Каталожный номер:R6019150

Комплект:1

Примечание:

№ на схеме:7

Наименование:BOTTOM PLATE

Каталожный номер:R6019140

Комплект:1

Примечание:

№ на схеме:8

Наименование:MOUNTING PLATE

Каталожный номер:R6037460

Комплект:1

Примечание:

№ на схеме:9

Наименование:MOUNTING PLATE

Каталожный номер:R6037480

Комплект:1

Примечание:

№ на схеме:10

Наименование:LOCK PIN

Каталожный номер:R5182280

Комплект:1

Примечание:

№ на схеме:11

Наименование:MOUNTING PLATE

Каталожный номер:R5150600

Комплект:1

Примечание:

№ на схеме:12

Наименование:HANDLE

Каталожный номер:R6042620

Комплект:1

Примечание:

№ на схеме:13

Наименование:REGULATOR

Каталожный номер:R6044660

Комплект:1

Примечание:

№ на схеме:18

Наименование:STICKER

Каталожный номер:R6027710

Комплект:1

Примечание:

№ на схеме:20

Наименование:STICKER

Каталожный номер:R6027720

Комплект:1

Примечание:

№ на схеме:25

Наименование:JOINTPIN

Каталожный номер:76820288

Комплект:2

Примечание:M8

№ на схеме:26

Наименование:RUBBER MOUNTING

Каталожный номер:77018034

Комплект:3

Примечание:

№ на схеме:27

Наименование:nut

Каталожный номер:50410080

Комплект:3

Примечание:M8-8 ISO4032 A2C

№ на схеме:28

Наименование:SCREW

Каталожный номер:58130460

Комплект:4

Примечание:M8X20 8.8DIN912 A2C

№ на схеме:29

Наименование:SCREW

Каталожный номер:58590540

Комплект:14

Примечание:M6X10 8.8 EN\ISO 7380

№ на схеме:30

Наименование:SCREW

Каталожный номер:53060106

Комплект:9

Примечание:ISO4017 M6X16

№ на схеме:31

Наименование:COVER

Каталожный номер:60108516

Комплект:1

Примечание:GHE 600E339

№ на схеме:32

Наименование:GAS SPRING

Каталожный номер:76820287

Комплект:1

Примечание:

№ на схеме:36

Наименование:SCREW

Каталожный номер:59075333

Комплект:2

Примечание:

№ на схеме:38

Наименование:SPRING

Каталожный номер:60104321

Комплект:2

Примечание:

№ на схеме:42

Наименование:SCREW

Каталожный номер:58580340

Комплект:4

Примечание:M5X20 DIN7991 ZN

№ на схеме:43

Наименование:LOCK NUT

Каталожный номер:51050050

Комплект:11

Примечание:M5 DIN985-8 NYL

№ на схеме:45

Наименование:RUBBER SEAL

Каталожный номер:R5177160

Комплект:1

Примечание:

№ на схеме:46

Наименование:HANDLE

Каталожный номер:60108522

Комплект:1

Примечание:GHE 580B253 RTCH

№ на схеме:47

Наименование:PLATE

Каталожный номер:R6053760

Комплект:1

Примечание:

№ на схеме:48

Наименование:SCREW

Каталожный номер:59070298

Комплект:9

Примечание:

№ на схеме:50

Наименование:GASKET

Каталожный номер:77222421

Комплект:4

Примечание:

№ на схеме:51

Наименование:NUT

Каталожный номер:51050040

Комплект:2

Примечание:M4 DIN985-8 NYLOC

№ на схеме:52

Наименование:mounting plate

Каталожный номер:R5251380

Комплект:1

Примечание:

№ на схеме:53

Наименование:ROD

Каталожный номер:R5251810

Комплект:1

Примечание:

№ на схеме:54

Наименование:HANDLE

Каталожный номер:60103865

Комплект:1

Примечание:

№ на схеме:55

Наименование:SCREW

Каталожный номер:58130328

Комплект:4

Примечание:M4X8 8.8 EN/ISO 4762 A2C

№ на схеме:56

Наименование:EDGE BAND

Каталожный номер:77222414

Комплект:-

Примечание:
