Глушитель в сборе r70000330

← Коллектор выпускной r6054000 Защита выхлопной трубы r7000210 →

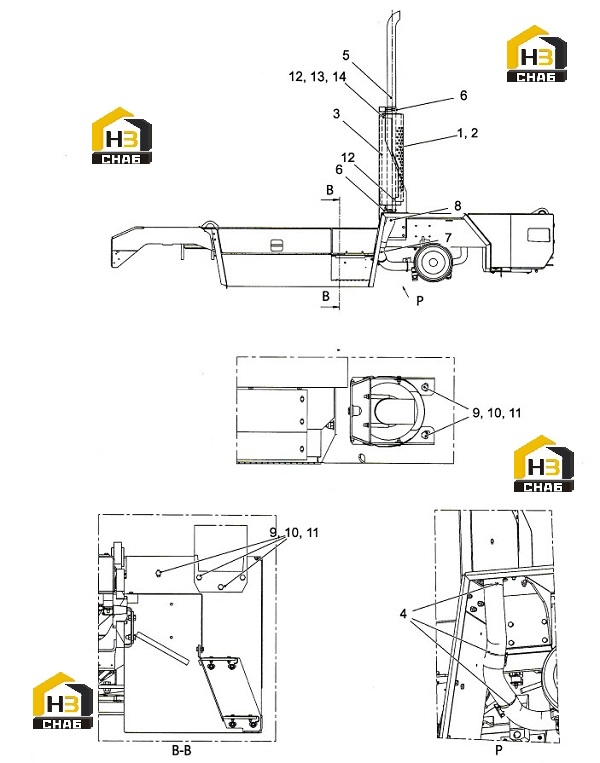

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MUFFLER

Каталожный номер:90007177

Комплект:1

Примечание:

№ на схеме:2

Наименование:GUARD

Каталожный номер:R7000210

Комплект:1

Примечание:MUFFLER

№ на схеме:3

Наименование:SUPPORT,EXHAUST PIPE

Каталожный номер:R7000240

Комплект:1

Примечание:

№ на схеме:4

Наименование:CLAMP

Каталожный номер:90010787

Комплект:3

Примечание:

№ на схеме:5

Наименование:EXHAUST PIPE

Каталожный номер:90000966

Комплект:1

Примечание:STACK

№ на схеме:6

Наименование:CLAMP

Каталожный номер:90002305

Комплект:3

Примечание:4 IN ZINC COATED

№ на схеме:7

Наименование:TUBE

Каталожный номер:90015036

Комплект:1

Примечание:FLEX EXHAUST 4*ID 16 L

№ на схеме:8

Наименование:EXHAUST MANIFOLD

Каталожный номер:R6053840

Комплект:1

Примечание:

№ на схеме:9

Наименование:SCREW

Каталожный номер:53060305

Комплект:6

Примечание:M16X50 8 .8 A2C ISO40

№ на схеме:10

Наименование:WASHER

Каталожный номер:50012160

Комплект:12

Примечание:17 STA2C DIN125

№ на схеме:11

Наименование:LOCK NUT

Каталожный номер:51010160

Комплект:6

Примечание:M16 ISO7040-8

№ на схеме:12

Наименование:SCREW

Каталожный номер:53060140

Комплект:4

Примечание:ISO4017 M8X25

№ на схеме:13

Наименование:WASHER

Каталожный номер:50025080

Комплект:8

Примечание:M 8-8 ISO4032 A2C

№ на схеме:14

Наименование:NUT

Каталожный номер:50410080

Комплект:4

Примечание:
