Электрооборудование r6064170

← Оборудование электрическое кабины r6072640 Панель приборная r6072660 →

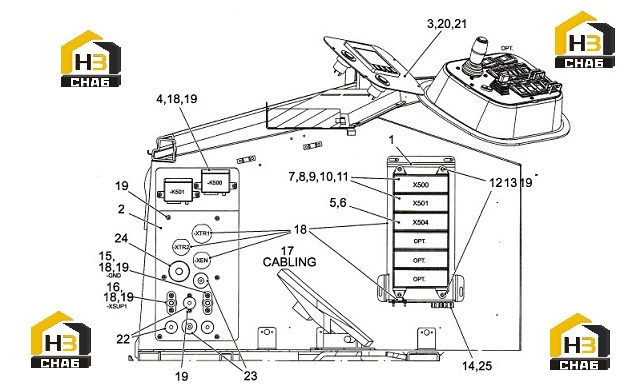

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:MOUNTING PLATE

Каталожный номер:R6061220

Комплект:1

Примечание:

№ на схеме:2

Наименование:MOUNTING PLATE

Каталожный номер:R6061210

Комплект:1

Примечание:

№ на схеме:3

Наименование:MOUNTING PLATE

Каталожный номер:R6045940

Комплект:1

Примечание:

№ на схеме:4

Наименование:RELAY

Каталожный номер:J029229

Комплект:1

Примечание:

№ на схеме:5

Наименование:RELAY BOX

Каталожный номер:J030297

Комплект:1

Примечание:

№ на схеме:6

Наименование:RELAY

Каталожный номер:65238154

Комплект:7

Примечание:

№ на схеме:7

Наименование:FUSE BOX

Каталожный номер:J030298

Комплект:2

Примечание:

№ на схеме:8

Наименование:FUSE

Каталожный номер:65270453

Комплект:14

Примечание:10A

№ на схеме:9

Наименование:FUSE

Каталожный номер:65270454

Комплект:1

Примечание:15A

№ на схеме:10

Наименование:FUSE

Каталожный номер:J017124

Комплект:2

Примечание:25A

№ на схеме:11

Наименование:FUSE

Каталожный номер:J023470

Комплект:1

Примечание:30A

№ на схеме:12

Наименование:ENGINE BRACKET

Каталожный номер:J017853

Комплект:2

Примечание:

№ на схеме:13

Наименование:SUPPORT

Каталожный номер:JP101646

Комплект:2

Примечание:

№ на схеме:14

Наименование:CONNECTION RING

Каталожный номер:J023321

Комплект:2

Примечание:

№ на схеме:15

Наименование:PEG

Каталожный номер:90029342

Комплект:1

Примечание:3/8-16 BLACK

№ на схеме:16

Наименование:PEG

Каталожный номер:90029269

Комплект:1

Примечание:3/8-16 RED

№ на схеме:17

Наименование:ELECTRIC CENTRAL

Каталожный номер:R6063770

Комплект:1

Примечание:

№ на схеме:17.1

Наименование:WIRING HARNESS

Каталожный номер:R6063970

Комплект:1

Примечание:CAB

№ на схеме:17.2

Наименование:WIRING HARNESS

Каталожный номер:R6063960

Комплект:1

Примечание:MIRROR HEATER
