Бак топливный r6041570

Бак топливный r6041570

← Хомут xs9136-03 Патрубки топливного бака r6041570 →

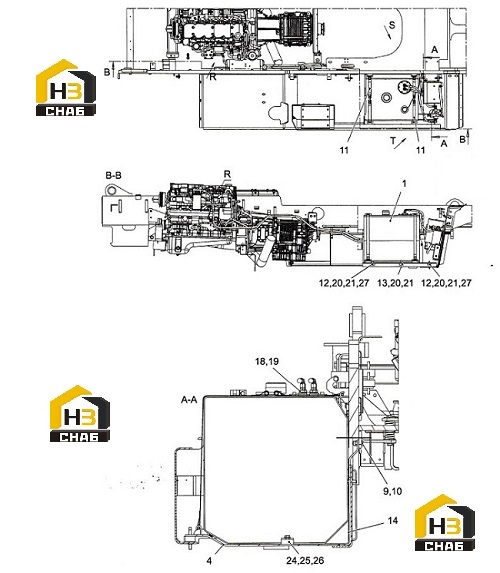

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:FUEL TANK
Каталожный номер:R6006070
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:SUPPORT PLATE
Каталожный номер:R6010610
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:SCREW
Каталожный номер:53060222
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:NUT
Каталожный номер:51010120
Комплект:4
Примечание:M12 ISO7040-8
0 ₽
шт
№ на схеме:12
Наименование:RUBBER MOUNTING
Каталожный номер:JP107429
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:DAMPER
Каталожный номер:JP101666
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:RUBBER PLATE
Каталожный номер:R6005980
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:SEAL
Каталожный номер:61450215
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:REDUCER
Каталожный номер:64299008
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:WASHER
Каталожный номер:50012100
Комплект:6
Примечание:10,5 STA2C DIN 125
0 ₽
шт
№ на схеме:21
Наименование:LOCK NUT
Каталожный номер:51010100
Комплект:8
Примечание:IS07040 M10
0 ₽
шт
№ на схеме:24
Наименование:LIMITER
Каталожный номер:R6005790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:SCREW
Каталожный номер:53060218
Комплект:1
Примечание:M12X20
0 ₽
шт
№ на схеме:26
Наименование:WASHER
Каталожный номер:50012120
Комплект:1
Примечание:DIN125 13
0 ₽
шт
№ на схеме:27
Наименование:WASHER
Каталожный номер:50025100
Комплект:2
Примечание:10ST A2C SFS4684
