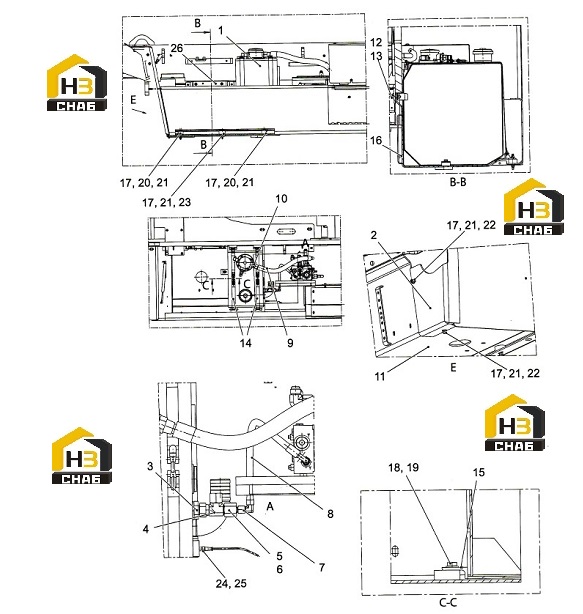

Бак гидравлический r7000440

← Капот двигателя r6048360 Бак гидравлический в сборе r7000450 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:HYDRAULIC OIL TANK, ASSEMBLY

Каталожный номер:R7000450

Комплект:1

Примечание:

№ на схеме:2

Наименование:SHIELD PLATE

Каталожный номер:R6010660

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTOR

Каталожный номер:643445203

Комплект:1

Примечание:

№ на схеме:4

Наименование:CONNECTION

Каталожный номер:64348512

Комплект:1

Примечание:

№ на схеме:5

Наименование:REDUCER

Каталожный номер:643461203

Комплект:1

Примечание:

№ на схеме:6

Наименование:NUT

Каталожный номер:64163920

Комплект:1

Примечание:

№ на схеме:7

Наименование:ELBOW

Каталожный номер:64345710

Комплект:1

Примечание:

№ на схеме:8

Наименование:HOSE

Каталожный номер:VL05400509

Комплект:1

Примечание:

№ на схеме:9

Наименование:HOSE

Каталожный номер:VL05406011

Комплект:1

Примечание:

№ на схеме:10

Наименование:CONNECTOR

Каталожный номер:643445252

Комплект:1

Примечание:

№ на схеме:11

Наименование:SUPPORT PLATE,RIGHT

Каталожный номер:R7000500

Комплект:1

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:53060223

Комплект:4

Примечание:M12X40 8.8 A2C ISO40

№ на схеме:13

Наименование:NUT

Каталожный номер:51010120

Комплект:4

Примечание:M12 ISO7040-8

№ на схеме:14

Наименование:CLAMP

Каталожный номер:JP101555

Комплект:2

Примечание:

№ на схеме:15

Наименование:LIMITER

Каталожный номер:R6005790

Комплект:1

Примечание:

№ на схеме:16

Наименование:RUBBER PLATE

Каталожный номер:R7000510

Комплект:1

Примечание:

№ на схеме:17

Наименование:LOCK NUT

Каталожный номер:51010100

Комплект:6

Примечание:ISO7040 M10

№ на схеме:18

Наименование:SCREW

Каталожный номер:53060218

Комплект:1

Примечание:M12X20

№ на схеме:19

Наименование:WASHER

Каталожный номер:50012120

Комплект:1

Примечание:DIN125 13

№ на схеме:20

Наименование:RUBBER

Каталожный номер:0916040000

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:50012100

Комплект:4

Примечание:10.5 STA2C DIN125

№ на схеме:22

Наименование:SCREW

Каталожный номер:53060181

Комплект:2

Примечание:M10X30 8.8 A2C ISO40

№ на схеме:23

Наименование:RUBBER

Каталожный номер:0916050000

Комплект:1

Примечание:

№ на схеме:24

Наименование:TEMPERATURE SENSOR

Каталожный номер:JP101118

Комплект:1

Примечание:

№ на схеме:25

Наименование:GASKET

Каталожный номер:61450107

Комплект:1

Примечание:

№ на схеме:26

Наименование:FASTENING LUG

Каталожный номер:R7000640

Комплект:1

Примечание:
