Управление моста (часть 1) a65950.0100

← Управление рулевое Рычаг рулевой a26353.0300 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

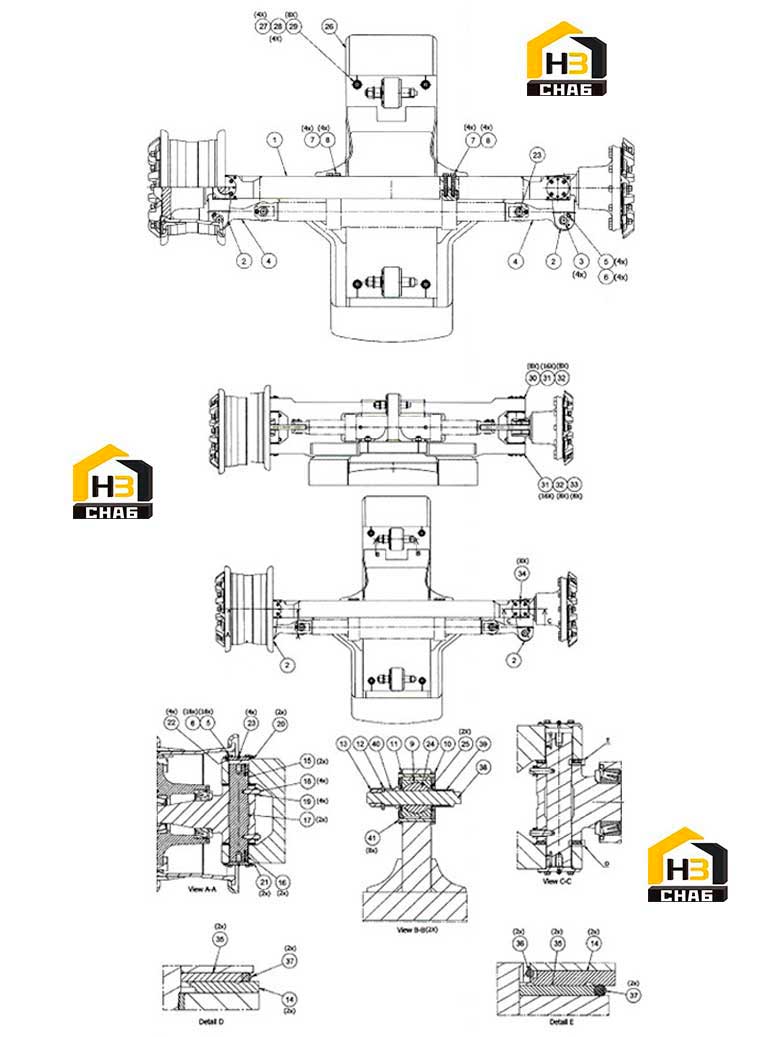

№ на схеме:1

Наименование:БАЛКА УПРАВЛЯЕМОГО МОСТА

Каталожный номер:А60775.2100

Комплект:1

Примечание:

№ на схеме:2

Наименование:РУЛЕВОЕ УПРАВЛЕНИЕ,КОЛЕСО,ПОДВЕСКА

Каталожный номер:А54244.0100

Комплект:2

Примечание:

№ на схеме:3

Наименование:ВАЛ

Каталожный номер:А02510.0300

Комплект:4

Примечание:

№ на схеме:4

Наименование:РУЛЕВОЙ РЫЧАГ

Каталожный номер:А26353.0300

Комплект:2

Примечание:

№ на схеме:5

Наименование:ШАЙБА

Каталожный номер:920098.009

Комплект:20

Примечание:

№ на схеме:6

Наименование:ВИНТ

Каталожный номер:920042.028

Комплект:20

Примечание:

№ на схеме:7

Наименование:ШАЙБА

Каталожный номер:920466.007

Комплект:8

Примечание:

№ на схеме:8

Наименование:ВИНТ

Каталожный номер:920373.113

Комплект:8

Примечание:

№ на схеме:9

Наименование:ПОДШИПНИК СКОЛЬЖЕНИЯ

Каталожный номер:А50442.0100

Комплект:2

Примечание:

№ на схеме:10

Наименование:ШАЙБА

Каталожный номер:338503.0600

Комплект:2

Примечание:

№ на схеме:11

Наименование:ШАЙБА

Каталожный номер:338503.0500

Комплект:2

Примечание:

№ на схеме:12

Наименование:ШАЙБА

Каталожный номер:338506.0100

Комплект:2

Примечание:

№ на схеме:13

Наименование:КОНТРГАЙКА

Каталожный номер:922974.0001

Комплект:2

Примечание:

№ на схеме:14

Наименование:ИЗНОСНАЯ ШАЙБА

Каталожный номер:А54104.0100

Комплект:4

Примечание:

№ на схеме:15

Наименование:ПОДШИПНИК

Каталожный номер:920070.018

Комплект:2

Примечание:

№ на схеме:16

Наименование:ПОДШИПНИК

Каталожный номер:920070.049

Комплект:2

Примечание:

№ на схеме:17

Наименование:ШКВОРЕНЬ

Каталожный номер:А39654.0100

Комплект:2

Примечание:

№ на схеме:18

Наименование:ЗАПИРАЮЩИЙ ВИНТ

Каталожный номер:А39661.0200

Комплект:4

Примечание:

№ на схеме:19

Наименование:ГАЙКА

Каталожный номер:920068.021

Комплект:4

Примечание:

№ на схеме:20

Наименование:КРЫШКА

Каталожный номер:А39658.0100

Комплект:2

Примечание:

№ на схеме:21

Наименование:КРЫШКА

Каталожный номер:А39657.0100

Комплект:2

Примечание:

№ на схеме:22

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:9013.091

Комплект:4

Примечание:

№ на схеме:23

Наименование:СМАЗОЧНЫЙ НИППЕЛЬ

Каталожный номер:160

Комплект:8

Примечание:

№ на схеме:24

Наименование:ВТУЛКА

Каталожный номер:А39637.0100

Комплект:2

Примечание:

№ на схеме:25

Наименование:УПЛОТНЕНИЕ

Каталожный номер:А41371.0100

Комплект:4

Примечание:

№ на схеме:26

Наименование:ПРОТИВОВЕС

Каталожный номер:А39635.0100

Комплект:1

Примечание:

№ на схеме:27

Наименование:ШАЙБА

Каталожный номер:921401.0003

Комплект:8

Примечание:

№ на схеме:28

Наименование:ВИНТ

Каталожный номер:920373.144

Комплект:4

Примечание:

№ на схеме:29

Наименование:ГАЙКА

Каталожный номер:920076.010

Комплект:4

Примечание:

№ на схеме:30

Наименование:ВИНТ

Каталожный номер:920976.0002

Комплект:8

Примечание:

№ на схеме:31

Наименование:ШАЙБА

Каталожный номер:920098.025

Комплект:32

Примечание:

№ на схеме:32

Наименование:КОНТРГАЙКА

Каталожный номер:920076.003

Комплект:16

Примечание:

№ на схеме:33

Наименование:ВИНТ

Каталожный номер:920976.0001

Комплект:8

Примечание:

№ на схеме:34

Наименование:ЗАГЛУШКА

Каталожный номер:921377.0033

Комплект:8

Примечание:

№ на схеме:35

Наименование:ПОДШИПНИК СКОЛЬЖЕНИЯ

Каталожный номер:А54065.0100

Комплект:4

Примечание:

№ на схеме:36

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:9013.101

Комплект:2

Примечание:

№ на схеме:37

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:920052.049

Комплект:4

Примечание:

№ на схеме:38

Наименование:ВАЛ

Каталожный номер:А60749.0100

Комплект:2

Примечание:

№ на схеме:39

Наименование:ПОДШИПНИК СКОЛЬЖЕНИЯ

Каталожный номер:А60750.0100

Комплект:2

Примечание:

№ на схеме:40

Наименование:ПРОСТАВКА

Каталожный номер:А60751.0100

Комплект:2

Примечание:

№ на схеме:41

Наименование:ВИНТ

Каталожный номер:923507.020

Комплект:16

Примечание:
