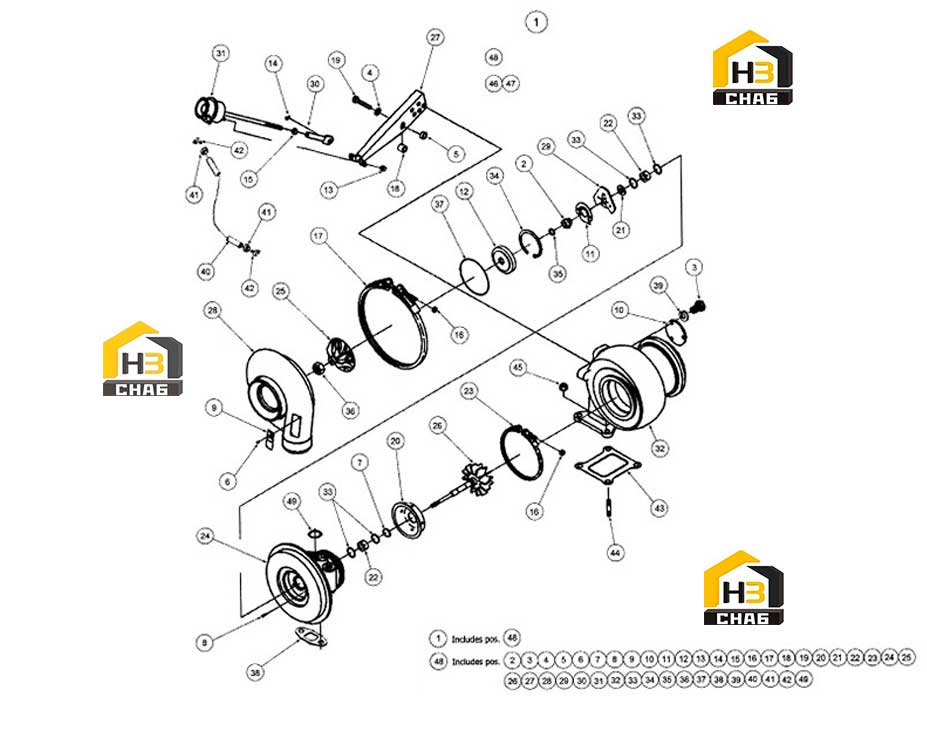

Турбокомпрессор

← Маслопровод турбокомпрессора Коллектор выпускной →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ТУРБОКОМПРЕССОР,КОМПЛЕКТ

Каталожный номер:923976.4142

Комплект:1

Примечание:Complete

№ на схеме:2

Наименование:КОЛЬЦО

Каталожный номер:923976.1952

Комплект:1

Примечание:

№ на схеме:3

Наименование:ВИНТ

Каталожный номер:923976.4143

Комплект:3

Примечание:

№ на схеме:4

Наименование:ШАЙБА

Каталожный номер:923976.4144

Комплект:3

Примечание:

№ на схеме:5

Наименование:ПРОСТАВКА

Каталожный номер:923976.4145

Комплект:3

Примечание:

№ на схеме:6

Наименование:ВИНТ

Каталожный номер:923976.1938

Комплект:2

Примечание:

№ на схеме:7

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:923976.1946

Комплект:1

Примечание:

№ на схеме:8

Наименование:ШТИФТ

Каталожный номер:923976.3975

Комплект:2

Примечание:

№ на схеме:9

Наименование:ЗНАК

Каталожный номер:923976.3961

Комплект:1

Примечание:

№ на схеме:10

Наименование:ПЛОСКАЯ КРЫШКА

Каталожный номер:923976.4146

Комплект:1

Примечание:

№ на схеме:11

Наименование:МАСЛООТРАЖАТЕЛЬ

Каталожный номер:923976.1943

Комплект:1

Примечание:

№ на схеме:12

Наименование:МАСЛЯНОЕ УПЛОТНЕНИЕ

Каталожный номер:923976.1937

Комплект:1

Примечание:

№ на схеме:13

Наименование:КОНТРГАЙКА

Каталожный номер:923976.4147

Комплект:2

Примечание:

№ на схеме:14

Наименование:БЛОКИРОВОЧНОЕ КОЛЬЦО

Каталожный номер:923976.3965

Комплект:1

Примечание:

№ на схеме:15

Наименование:ГАЙКА

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:16

Наименование:ГАЙКА

Каталожный номер:923976.1940

Комплект:2

Примечание:

№ на схеме:17

Наименование:ЗАЖИМ

Каталожный номер:923976.1939

Комплект:1

Примечание:

№ на схеме:18

Наименование:ПРОСТАВКА

Каталожный номер:923976.3970

Комплект:3

Примечание:

№ на схеме:19

Наименование:ВИНТ

Каталожный номер:-

Комплект:3

Примечание:Not sold separately

№ на схеме:20

Наименование:ТЕПЛОЗАЩИТА

Каталожный номер:923976.1945

Комплект:1

Примечание:

№ на схеме:21

Наименование:КОНУСНАЯ ВТУЛКА

Каталожный номер:923976.1955

Комплект:1

Примечание:

№ на схеме:22

Наименование:ПОДШИПНИК

Каталожный номер:923976.1944

Комплект:2

Примечание:

№ на схеме:23

Наименование:ЗАЖИМ

Каталожный номер:923976.1935

Комплект:1

Примечание:

№ на схеме:24

Наименование:КОРПУС ПОДШИПНИКА

Каталожный номер:923976.1942

Комплект:1

Примечание:

№ на схеме:25

Наименование:КОЛЕСО НАСОСА

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:26

Наименование:ВАЛ

Каталожный номер:923976.1954

Комплект:1

Примечание:

№ на схеме:27

Наименование:КРОНШТЕЙН

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:28

Наименование:КОРПУС

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:29

Наименование:ПОДШИПНИК

Каталожный номер:923976.1948

Комплект:1

Примечание:

№ на схеме:30

Наименование:ЗВЕНО

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:31

Наименование:ПРИВОД

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:32

Наименование:КОРПУС

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:33

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:923976.1947

Комплект:4

Примечание:

№ на схеме:34

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:923976.1949

Комплект:1

Примечание:

№ на схеме:35

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:923976.1941

Комплект:1

Примечание:

№ на схеме:36

Наименование:КОНТРГАЙКА

Каталожный номер:923976.1951

Комплект:1

Примечание:

№ на схеме:37

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923976.1950

Комплект:1

Примечание:

№ на схеме:38

Наименование:ПРОКЛАДКА

Каталожный номер:923976.1957

Комплект:1

Примечание:

№ на схеме:39

Наименование:СТОПОРНАЯ ШАЙБА

Каталожный номер:-

Комплект:3

Примечание:Not sold separately

№ на схеме:40

Наименование:ШЛАНГ

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:41

Наименование:ШЛАНГОВЫЙ ХОМУТ

Каталожный номер:923976.4148

Комплект:2

Примечание:

№ на схеме:42

Наименование:СЦЕПЛЕНИЕ

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:43

Наименование:ПРОКЛАДКА

Каталожный номер:923976.1956

Комплект:1

Примечание:

№ на схеме:44

Наименование:ШПИЛЬКА

Каталожный номер:923976.1959

Комплект:2

Примечание:

№ на схеме:45

Наименование:ШЕСТИГРАННАЯ ГАЙКА

Каталожный номер:923976.1228

Комплект:4

Примечание:

№ на схеме:46

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923976.3712

Комплект:1

Примечание:

№ на схеме:47

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923976.1602

Комплект:1

Примечание:

№ на схеме:48

Наименование:ТУРБОКОМПРЕССОР

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:49

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923976.1678

Комплект:1

Примечание:
