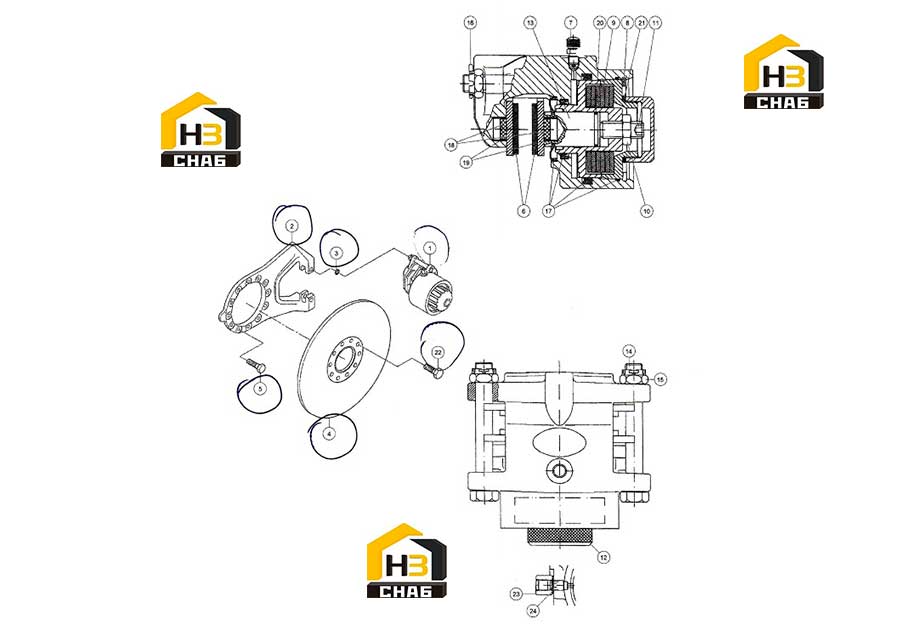

Тормоз стояночный

← Тормоз приводного колеса Ниппель усилителя привода тормозной системы a64067.0100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ТОРМОЗ

Каталожный номер:923855.0731

Комплект:1

Примечание:

№ на схеме:2

Наименование:ДЕРЖАТЕЛЬ

Каталожный номер:923828.0492

Комплект:1

Примечание:

№ на схеме:3

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923726.0422

Комплект:2

Примечание:

№ на схеме:4

Наименование:ТОРМОЗНОЙ ДИСК

Каталожный номер:923855.1674

Комплект:1

Примечание:

№ на схеме:5

Наименование:винт

Каталожный номер:923726.0654

Комплект:12

Примечание:

№ на схеме:6

Наименование:КОМПЛЕКТ ТОРМОЗНЫХ НАКЛАДОК

Каталожный номер:923976.5359

Комплект:1

Примечание:

№ на схеме:7

Наименование:ШТУЦЕР ВЫПУСКА ВОЗДУХА

Каталожный номер:923726.0425

Комплект:1

Примечание:

№ на схеме:8

Наименование:БЛОКИРОВОЧНОЕ КОЛЬЦО

Каталожный номер:923828.0498

Комплект:1

Примечание:

№ на схеме:9

Наименование:ПРУЖИНА

Каталожный номер:923828.0999

Комплект:5

Примечание:

№ на схеме:10

Наименование:ГАЙКА

Каталожный номер:923828.0499

Комплект:1

Примечание:

№ на схеме:11

Наименование:ШТИФТ

Каталожный номер:923828.0500

Комплект:1

Примечание:

№ на схеме:12

Наименование:КОЖУХ

Каталожный номер:923828.0501

Комплект:1

Примечание:

№ на схеме:13

Наименование:БОЛТ

Каталожный номер:923726.0430

Комплект:1

Примечание:

№ на схеме:14

Наименование:ВИНТ

Каталожный номер:923828.0502

Комплект:2

Примечание:

№ на схеме:15

Наименование:КОНТРГАЙКА

Каталожный номер:923726.0432

Комплект:2

Примечание:

№ на схеме:16

Наименование:ШТИФТ

Каталожный номер:923726.0433

Комплект:2

Примечание:

№ на схеме:17

Наименование:УПЛОТНЕНИЯ В КОМПЛЕКТЕ

Каталожный номер:923828.0504

Комплект:1

Примечание:

№ на схеме:18

Наименование:МАГНИТ

Каталожный номер:923726.0435

Комплект:2

Примечание:

№ на схеме:19

Наименование:КОЛЬЦО

Каталожный номер:923978.0867

Комплект:2

Примечание:

№ на схеме:20

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923726.0437

Комплект:1

Примечание:

№ на схеме:21

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923828.0505

Комплект:1

Примечание:

№ на схеме:22

Наименование:ВИНТ

Каталожный номер:923829.0626

Комплект:6

Примечание:

№ на схеме:23

Наименование:ВЕРХНЯЯ ЧАСТЬ ЦИЛИНДРА

Каталожный номер:923726.0449

Комплект:1

Примечание:

№ на схеме:24

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:923726.0440

Комплект:1

Примечание:
