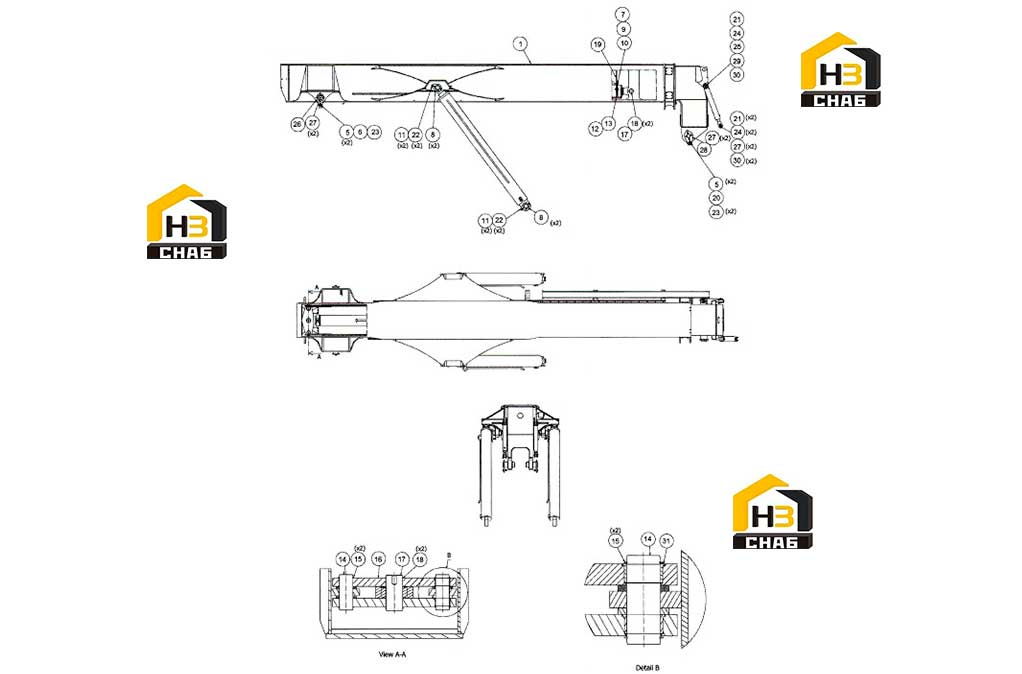

Стрела подъема а62422.0100

← Ремкомплект клапана электрического 923855.1194 Стрела подъема а60792.0100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ПОДЪЕМНАЯ СТРЕЛА

Каталожный номер:А60792.0100

Комплект:1

Примечание:

№ на схеме:5

Наименование:ШАЙБА

Каталожный номер:920165.013

Комплект:4

Примечание:

№ на схеме:6

Наименование:ВИНТ

Каталожный номер:920373.112

Комплект:2

Примечание:

№ на схеме:7

Наименование:ШАЙБА

Каталожный номер:920165.008

Комплект:6

Примечание:

№ на схеме:8

Наименование:ВАЛ,ПОДЪЕМНЫЙ ЦИЛИНДР

Каталожный номер:А40101.0300

Комплект:4

Примечание:

№ на схеме:9

Наименование:КОНТРГАЙКА

Каталожный номер:920076.007

Комплект:3

Примечание:

№ на схеме:10

Наименование:ВИНТ

Каталожный номер:920042.077

Комплект:3

Примечание:

№ на схеме:11

Наименование:ВИНТ

Каталожный номер:920373.100

Комплект:4

Примечание:

№ на схеме:12

Наименование:ВИНТ

Каталожный номер:920728.055

Комплект:4

Примечание:

№ на схеме:13

Наименование:ПЛАСТИНА СКОЛЬЖЕНИЯ

Каталожный номер:А12705.0200

Комплект:1

Примечание:

№ на схеме:14

Наименование:ВАЛ

Каталожный номер:SF2484.047

Комплект:2

Примечание:

№ на схеме:15

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:95102

Комплект:4

Примечание:

№ на схеме:16

Наименование:ПОДВЕСКА

Каталожный номер:336562.0300

Комплект:2

Примечание:

№ на схеме:17

Наименование:ВАЛ

Каталожный номер:А23579.0200

Комплект:2

Примечание:

№ на схеме:18

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:920046.100

Комплект:4

Примечание:

№ на схеме:19

Наименование:ВЫПУЧИВАНИЕ ПОДДЕРЖКА

Каталожный номер:А23322.0300

Комплект:1

Примечание:

№ на схеме:20

Наименование:ВИНТ

Каталожный номер:920373.106

Комплект:2

Примечание:

№ на схеме:21

Наименование:СТОПОРНАЯ ШАЙБА

Каталожный номер:923657.0004

Комплект:4

Примечание:

№ на схеме:22

Наименование:СТОПОРНАЯ ШАЙБА

Каталожный номер:923657.0001

Комплект:4

Примечание:

№ на схеме:23

Наименование:КОНТРГАЙКА

Каталожный номер:920076.009

Комплект:4

Примечание:

№ на схеме:24

Наименование:ВИНТ

Каталожный номер:3104

Комплект:4

Примечание:

№ на схеме:25

Наименование:ПОДШИПНИК СКОЛЬЖЕНИЯ

Каталожный номер:921463.0021

Комплект:2

Примечание:

№ на схеме:26

Наименование:ВАЛ,ПОДВЕСКА ПОДЪЕМНОЙ СТРЕЛЫ

Каталожный номер:А40101.0200

Комплект:2

Примечание:

№ на схеме:27

Наименование:СМАЗОЧНЫЙ НИППЕЛЬ

Каталожный номер:160

Комплект:6

Примечание:

№ на схеме:28

Наименование:ВАЛ

Каталожный номер:А55154.0100

Комплект:2

Примечание:

№ на схеме:29

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:2588

Комплект:4

Примечание:

№ на схеме:30

Наименование:ВАЛ

Каталожный номер:А02510.1600

Комплект:4

Примечание:

№ на схеме:31

Наименование:ПОДШИПНИК СКОЛЬЖЕНИЯ

Каталожный номер:А60750.0200

Комплект:2

Примечание:
