Система охлаждения двигателя a61242.0100 (часть 3)

← Система охлаждения двигателя a61242.0100 (часть 2) Бачок расширительный 920956.0017 →

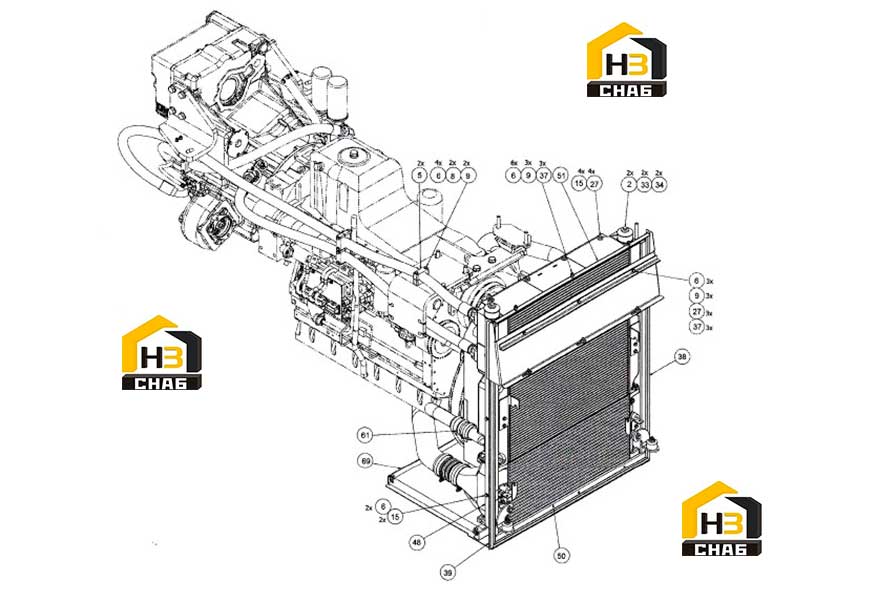

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:2

Наименование:ПОДУШКА

Каталожный номер:А38959.0100

Комплект:2

Примечание:

№ на схеме:5

Наименование:ЗАЖИМ

Каталожный номер:А40395.0100

Комплект:8

Примечание:

№ на схеме:6

Наименование:ШАЙБА

Каталожный номер:920098.025

Комплект:42

Примечание:

№ на схеме:8

Наименование:ВИНТ

Каталожный номер:3084

Комплект:2

Примечание:

№ на схеме:9

Наименование:КОНТРГАЙКА

Каталожный номер:920076.003

Комплект:20

Примечание:

№ на схеме:15

Наименование:ВИНТ

Каталожный номер:920099.025

Комплект:18

Примечание:

№ на схеме:27

Наименование:ШАЙБА

Каталожный номер:920165.003

Комплект:14

Примечание:

№ на схеме:33

Наименование:ШАЙБА

Каталожный номер:920165.007

Комплект:2

Примечание:

№ на схеме:34

Наименование:ВИНТ

Каталожный номер:3102

Комплект:2

Примечание:

№ на схеме:37

Наименование:ВИНТ

Каталожный номер:920099.065

Комплект:10

Примечание:

№ на схеме:38

Наименование:УПЛОТНИТЕЛЬНАЯ ПОЛОСА

Каталожный номер:А61906.0100

Комплект:1

Примечание:

№ на схеме:39

Наименование:УПЛОТНИТЕЛЬНАЯ ПОЛОСА

Каталожный номер:А61906.0200

Комплект:1

Примечание:

№ на схеме:48

Наименование:УПЛОТНЕНИЕ,РАДИАТОР

Каталожный номер:А59086.0500

Комплект:1

Примечание:

№ на схеме:50

Наименование:УПЛОТНЕНИЕ,РАДИАТОР

Каталожный номер:А59086.0600

Комплект:1

Примечание:

№ на схеме:51

Наименование:УПЛОТНЕНИЕ,РАДИАТОР

Каталожный номер:А59086.0700

Комплект:1

Примечание:

№ на схеме:61

Наименование:ШЛАНГ,ВОДА

Каталожный номер:922631.0027

Комплект:2

Примечание:

№ на схеме:69

Наименование:ПЛОСКАЯ КРЫШКА

Каталожный номер:А43264.3000

Комплект:1

Примечание:Only sold as assembly
