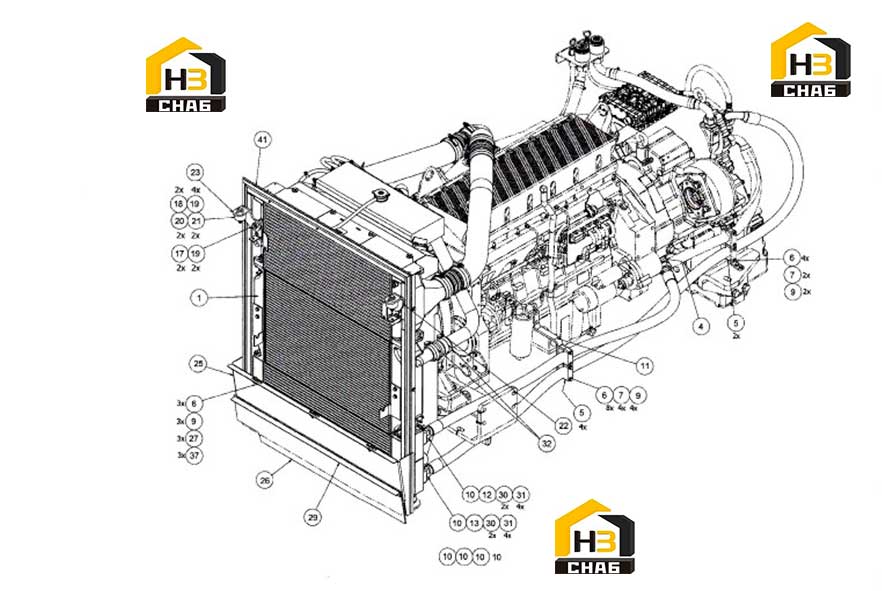

Система охлаждения двигателя a61242.0100 (часть 1)

← Система выхлопная a61243.0300 Система охлаждения двигателя a61242.0100 (часть 2) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:РАДИАТОР

Каталожный номер:923581.0064

Комплект:1

Примечание:Complete

№ на схеме:4

Наименование:ФИТИНГ,ГИДРАВЛИКА

Каталожный номер:923992.0007

Комплект:1

Примечание:

№ на схеме:5

Наименование:ЗАЖИМ

Каталожный номер:А40395.0100

Комплект:8

Примечание:

№ на схеме:6

Наименование:ШАЙБА

Каталожный номер:920098.025

Комплект:42

Примечание:

№ на схеме:7

Наименование:ВИНТ

Каталожный номер:3083

Комплект:6

Примечание:

№ на схеме:9

Наименование:КОНТРГАЙКА

Каталожный номер:920076.003

Комплект:20

Примечание:

№ на схеме:10

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:3503

Комплект:2

Примечание:

№ на схеме:11

Наименование:КРОНШТЕЙН

Каталожный номер:А61353.0100

Комплект:1

Примечание:

№ на схеме:12

Наименование:ШЛАНГ

Каталожный номер:А56619.0185

Комплект:1

Примечание:

№ на схеме:13

Наименование:ШЛАНГ

Каталожный номер:А57281.0310

Комплект:1

Примечание:

№ на схеме:17

Наименование:ВИНТ

Каталожный номер:920042.005

Комплект:2

Примечание:

№ на схеме:18

Наименование:ГАЙКА

Каталожный номер:5957

Комплект:2

Примечание:

№ на схеме:19

Наименование:ШАЙБА

Каталожный номер:920165.005

Комплект:6

Примечание:

№ на схеме:20

Наименование:ВИНТ

Каталожный номер:920042.003

Комплект:2

Примечание:

№ на схеме:21

Наименование:ПОДУШКА

Каталожный номер:920735.0002

Комплект:2

Примечание:

№ на схеме:22

Наименование:КРОНШТЕЙН,РАДИАТОР,ПРАВЫЙ

Каталожный номер:А54266.0900

Комплект:1

Примечание:

№ на схеме:23

Наименование:КРОНШТЕЙН,РАДИАТОР,ЛЕВЫЙ

Каталожный номер:А54266.1000

Комплект:1

Примечание:

№ на схеме:25

Наименование:ПЛОСКАЯ КРЫШКА

Каталожный номер:А41167.0500

Комплект:1

Примечание:

№ на схеме:26

Наименование:КРЫШКА

Каталожный номер:А03936.0700

Комплект:1

Примечание:

№ на схеме:27

Наименование:ШАЙБА

Каталожный номер:920165.003

Комплект:14

Примечание:

№ на схеме:29

Наименование:КРОНШТЕЙН

Каталожный номер:А03935.0300

Комплект:1

Примечание:

№ на схеме:30

Наименование:ПОЛОВИНА ФЛАНЦА

Каталожный номер:920812.0003

Комплект:4

Примечание:

№ на схеме:31

Наименование:ВИНТ

Каталожный номер:2908

Комплект:8

Примечание:

№ на схеме:32

Наименование:ШЛАНГОВЫЙ ХОМУТ

Каталожный номер:920952.0042

Комплект:6

Примечание:

№ на схеме:37

Наименование:ВИНТ

Каталожный номер:920099.065

Комплект:10

Примечание:

№ на схеме:41

Наименование:УПЛОТНИТЕЛЬНАЯ ПОЛОСА

Каталожный номер:А61906.0300

Комплект:1

Примечание:
