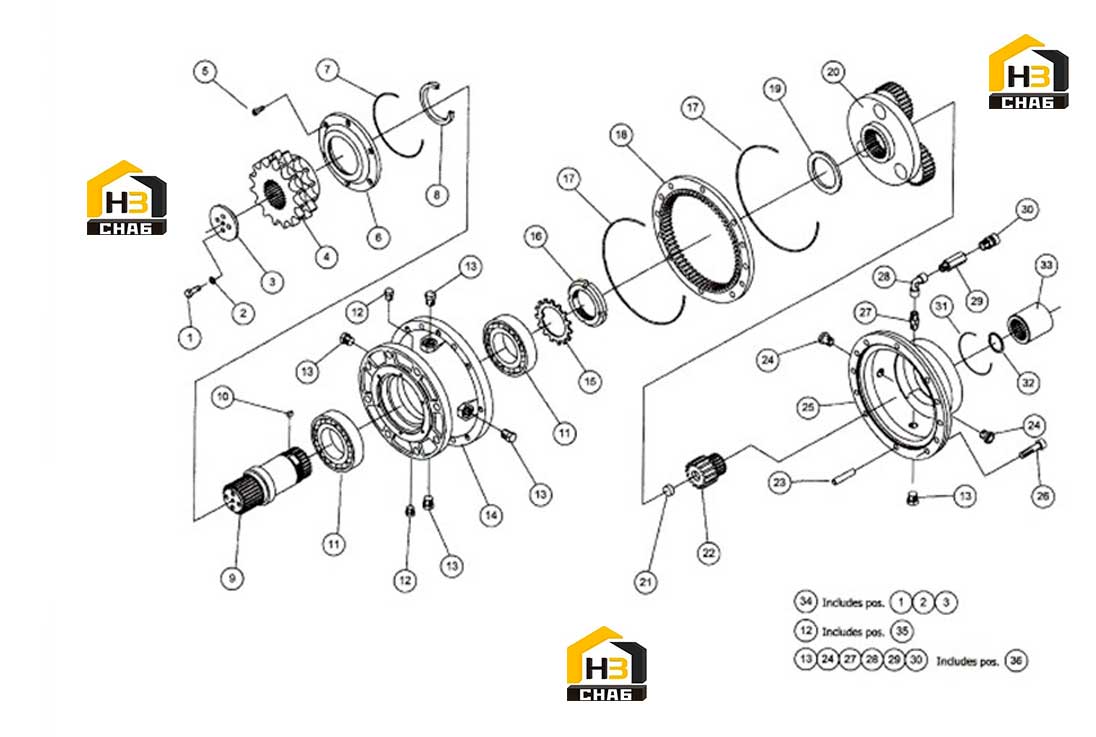

Шестерни гидромотора к0201090н

← Гидромотор s1453070 Гидромотор jp106371 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ВИНТ

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:2

Наименование:ШАЙБА

Каталожный номер:-

Комплект:4

Примечание:Not sold separately

№ на схеме:3

Наименование:ФЛАНЕЦ

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:4

Наименование:ШЕСТЕРНЯ

Каталожный номер:923855.1306

Комплект:1

Примечание:

№ на схеме:5

Наименование:ВИНТ

Каталожный номер:923705.0110

Комплект:6

Примечание:

№ на схеме:6

Наименование:КРЫШКА

Каталожный номер:923349.0605

Комплект:1

Примечание:

№ на схеме:7

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923705.0123

Комплект:1

Примечание:

№ на схеме:8

Наименование:МАСЛЯНОЕ УПЛОТНЕНИЕ

Каталожный номер:923349.0604

Комплект:1

Примечание:

№ на схеме:9

Наименование:ОСЬ

Каталожный номер:923855.1792

Комплект:1

Примечание:

№ на схеме:10

Наименование:ШПОНКА НА ЛЫСКЕ

Каталожный номер:923110.0437

Комплект:1

Примечание:

№ на схеме:11

Наименование:ПОДШИПНИК,ПЛАНЕТАРНАЯ ПЕРЕДАЧА

Каталожный номер:923349.0346

Комплект:2

Примечание:

№ на схеме:12

Наименование:ГЛУХАЯ ПРОБКА

Каталожный номер:923349.0851

Комплект:2

Примечание:

№ на схеме:13

Наименование:ЗАГЛУШКА

Каталожный номер:923349.0595

Комплект:5

Примечание:

№ на схеме:14

Наименование:ОПОРА

Каталожный номер:923855.0040

Комплект:1

Примечание:

№ на схеме:15

Наименование:ШАЙБА

Каталожный номер:923705.0570

Комплект:1

Примечание:

№ на схеме:16

Наименование:КОНТРГАЙКА

Каталожный номер:923110.0436

Комплект:1

Примечание:

№ на схеме:17

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923349.0840

Комплект:2

Примечание:

№ на схеме:18

Наименование:ЗУБЧАТЫЙ ОБОД

Каталожный номер:923944.0096

Комплект:1

Примечание:

№ на схеме:19

Наименование:ПРОСТАВКА

Каталожный номер:923349.0838

Комплект:1

Примечание:

№ на схеме:20

Наименование:ПЛАНЕТАРНАЯ ПЕРЕДАЧА,РЕДУЦИРОВАНИЕ

Каталожный номер:923110.0975

Комплект:1

Примечание:

№ на схеме:21

Наименование:ПРОСТАВКА

Каталожный номер:923855.1239

Комплект:1

Примечание:

№ на схеме:22

Наименование:СОЛНЕЧНЫЙ ВАЛ

Каталожный номер:923110.0976

Комплект:1

Примечание:

№ на схеме:23

Наименование:ЦИЛИНДРИЧЕСКИЙ ШТИФТ

Каталожный номер:923349.0855

Комплект:4

Примечание:

№ на схеме:24

Наименование:ПРОВЕРКА МАСЛА,ЗАГЛУШКА

Каталожный номер:923349.0596

Комплект:2

Примечание:

№ на схеме:25

Наименование:ФЛАНЕЦ

Каталожный номер:923944.2333

Комплект:1

Примечание:

№ на схеме:26

Наименование:ВИНТ

Каталожный номер:923855.1793

Комплект:8

Примечание:

№ на схеме:27

Наименование:НИППЕЛЬ

Каталожный номер:923899.0634

Комплект:1

Примечание:

№ на схеме:28

Наименование:ОТВОД

Каталожный номер:923349.0593

Комплект:1

Примечание:

№ на схеме:29

Наименование:СОЕДИНИТЕЛЬНЫЙ ТРУБОПРОВОД

Каталожный номер:923899.0635

Комплект:1

Примечание:

№ на схеме:30

Наименование:ШТУЦЕР ВЫПУСКА ВОЗДУХА

Каталожный номер:923349.0597

Комплект:1

Примечание:

№ на схеме:31

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923855.0046

Комплект:1

Примечание:

№ на схеме:32

Наименование:БЛОКИРОВОЧНОЕ КОЛЬЦО

Каталожный номер:923705.0580

Комплект:1

Примечание:

№ на схеме:33

Наименование:СЦЕПЛЕНИЕ

Каталожный номер:923855.1794

Комплект:1

Примечание:

№ на схеме:34

Наименование:ФЛАНЕЦ,КОМПЛЕКТ

Каталожный номер:923855.1305

Комплект:1

Примечание:

№ на схеме:35

Наименование:ШАЙБА

Каталожный номер:923899.0684

Комплект:2

Примечание:

№ на схеме:36

Наименование:ШАЙБА

Каталожный номер:923899.0685

Комплект:5

Примечание:
