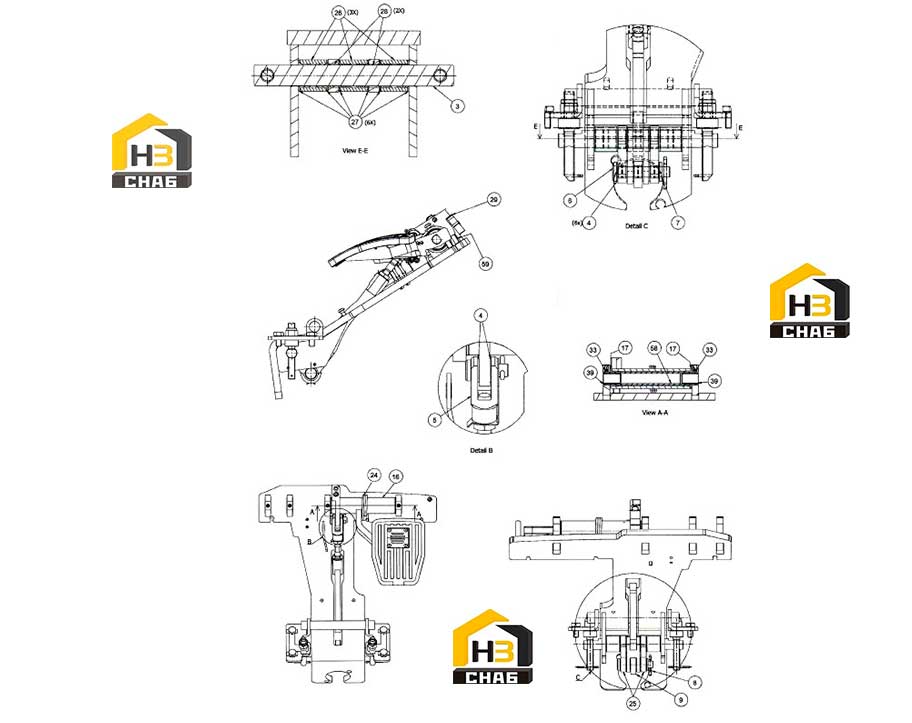

Педали в сборе (часть 2) a62399.0100

← Педали в сборе (часть 1) a62399.0100 Педали в сборе (часть 3) a62399.0100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:3

Наименование:РЕГУЛИРОВОЧНОЕ УСТРОЙСТВО

Каталожный номер:А57248.0100

Комплект:1

Примечание:

№ на схеме:4

Наименование:ПОДШИПНИК

Каталожный номер:923464.0009

Комплект:8

Примечание:

№ на схеме:5

Наименование:ТОЛКАТЕЛЬ,СБОРКА

Каталожный номер:А57239.0200

Комплект:1

Примечание:

№ на схеме:6

Наименование:БОЛТ

Каталожный номер:921537.0009

Комплект:1

Примечание:

№ на схеме:7

Наименование:ШАЙБА

Каталожный номер:920098.008

Комплект:1

Примечание:

№ на схеме:8

Наименование:ШПЛИНТ

Каталожный номер:95004

Комплект:1

Примечание:

№ на схеме:9

Наименование:РОЛИК

Каталожный номер:А57270.0200

Комплект:1

Примечание:

№ на схеме:16

Наименование:ПЕДАЛЬ ТОРМОЗА,ПРАВЫЙ,СВАРНОЙ УЗЕЛ

Каталожный номер:A57286.0300

Комплект:1

Примечание:

№ на схеме:17

Наименование:ВТУЛКА ПОДШИПНИКА

Каталожный номер:923464.0006

Комплект:4

Примечание:

№ на схеме:24

Наименование:ТОРСИОННАЯ ПРУЖИНА,ТОРМОЗ

Каталожный номер:А57301.0100

Комплект:1

Примечание:

№ на схеме:25

Наименование:ЗВЕНО

Каталожный номер:А59631.0100

Комплект:2

Примечание:

№ на схеме:26

Наименование:ПРОСТАВКА,ТРУБОПРОВОД

Каталожный номер:А59632.0100

Комплект:3

Примечание:

№ на схеме:27

Наименование:ПОДШИПНИК

Каталожный номер:923464.0012

Комплект:6

Примечание:

№ на схеме:28

Наименование:ПОДШИПНИК

Каталожный номер:923464.0014

Комплект:2

Примечание:

№ на схеме:29

Наименование:винт

Каталожный номер:920872.0008

Комплект:1

Примечание:

№ на схеме:33

Наименование:винт

Каталожный номер:924397.0003

Комплект:4

Примечание:

№ на схеме:39

Наименование:ПОДШИПНИК

Каталожный номер:920070.065

Комплект:2

Примечание:

№ на схеме:58

Наименование:ПОДШИПНИК СКОЛЬЖЕНИЯ

Каталожный номер:A57343.0100

Комплект:1

Примечание:

№ на схеме:59

Наименование:ВИНТ

Каталожный номер:920872.0009

Комплект:1

Примечание:
