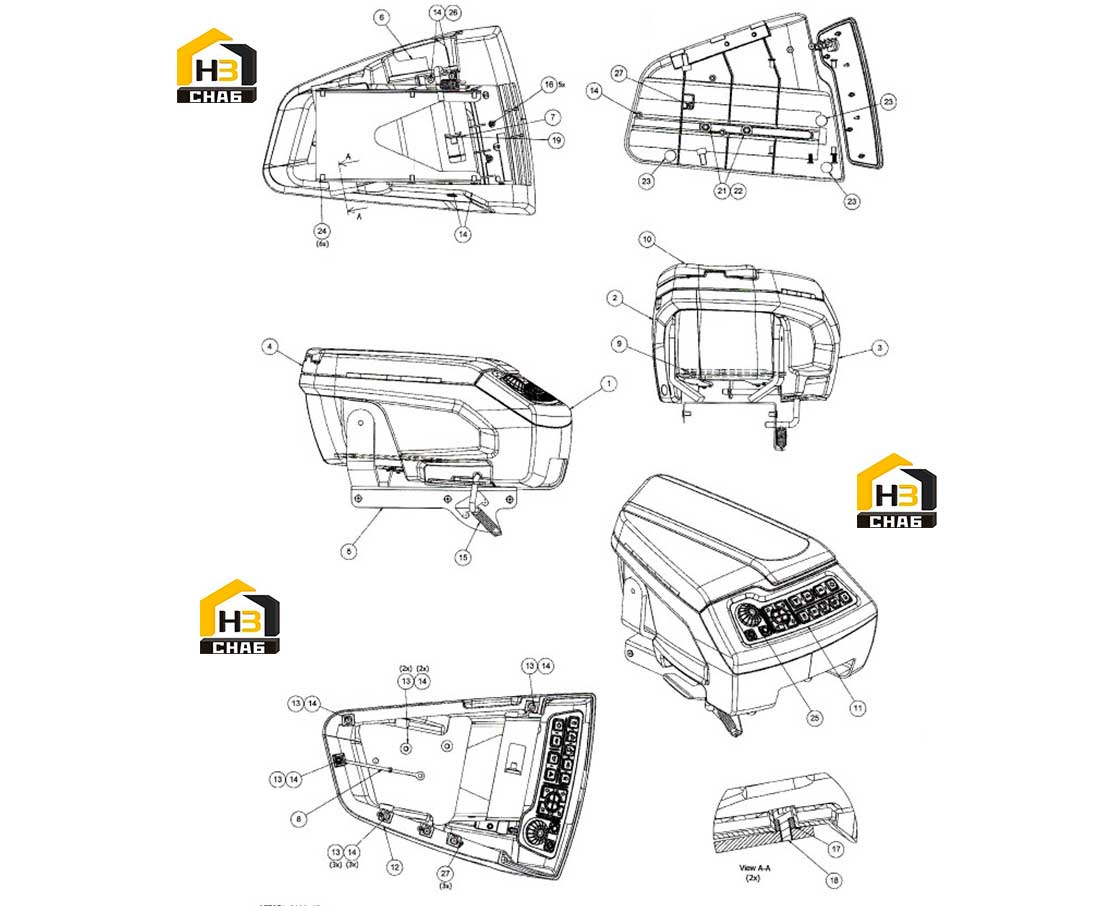

Панель управления a57951.0100

← Компоненты управления (право) a57886.0100 Потенциометр a58513.0100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ЯЩИК

Каталожный номер:А57922.0100

Комплект:1

Примечание:

№ на схеме:2

Наименование:КРЫШКА, ПАНЕЛЬ ЛЕВЫЙ

Каталожный номер:А57923.0100

Комплект:1

Примечание:

№ на схеме:3

Наименование:КРЫШКА,ПАНЕЛЬ,ПРАВЫЙ

Каталожный номер:А57924.0100

Комплект:1

Примечание:

№ на схеме:4

Наименование:КРЫШКА.ЯЩИК,ПРАВЫЙ

Каталожный номер:А57925.0100

Комплект:1

Примечание:

№ на схеме:5

Наименование:КРОНШТЕЙН,ПАНЕЛЬ УПРАВЛЕНИЯ,ПРАВЫЙ

Каталожный номер:А57919.0100

Комплект:1

Примечание:

№ на схеме:6

Наименование:БЛОКИРОВОЧНОЕ УСТРОЙСТВО

Каталожный номер:А57929.0100

Комплект:1

Примечание:

№ на схеме:7

Наименование:КРОНШТЕЙН,БЛОКИРОВКА

Каталожный номер:А57917.0100

Комплект:1

Примечание:

№ на схеме:8

Наименование:ПОЛОСА

Каталожный номер:А57916.0100

Комплект:1

Примечание:

№ на схеме:9

Наименование:РЕЗИНОВЫЙ МАТ,ЯЩИК,ПРАВЫЙ

Каталожный номер:А57928.0100

Комплект:1

Примечание:

№ на схеме:10

Наименование:ПОДЛОКОТНИК

Каталожный номер:А57930.0100

Комплект:1

Примечание:

№ на схеме:11

Наименование:ПАНЕЛЬ УПРАВЛЕНИЯ

Каталожный номер:А56037.0100

Комплект:1

Примечание:Lights

№ на схеме:12

Наименование:ПЕТЛЯ

Каталожный номер:922973.0005

Комплект:1

Примечание:

№ на схеме:13

Наименование:ГАЙКА

Каталожный номер:924398.0003

Комплект:8

Примечание:

№ на схеме:14

Наименование:ВИНТ

Каталожный номер:924456.0002

Комплект:12

Примечание:

№ на схеме:15

Наименование:ПРУЖИНА

Каталожный номер:923380.0010

Комплект:1

Примечание:

№ на схеме:16

Наименование:ГАЙКА

Каталожный номер:920076.018

Комплект:5

Примечание:

№ на схеме:17

Наименование:ДИСТАНЦИОННАЯ ВТУЛКА

Каталожный номер:А57884.0100

Комплект:2

Примечание:

№ на схеме:18

Наименование:ВИНТ

Каталожный номер:924456.0024

Комплект:2

Примечание:

№ на схеме:19

Наименование:СТОПОРНАЯ ШАЙБА

Каталожный номер:923676.0005

Комплект:1

Примечание:

№ на схеме:21

Наименование:ШАЙБА

Каталожный номер:2870

Комплект:2

Примечание:

№ на схеме:22

Наименование:КОНТРГАЙКА

Каталожный номер:924456.0013

Комплект:2

Примечание:

№ на схеме:23

Наименование:РЕЗИНОВАЯ ПОДУШКА

Каталожный номер:922552.0024

Комплект:3

Примечание:

№ на схеме:24

Наименование:ВИНТ

Каталожный номер:924456.0044

Комплект:6

Примечание:

№ на схеме:25

Наименование:КОЛЕСО.СБОРКА

Каталожный номер:А58513.0100

Комплект:1

Примечание:

№ на схеме:26

Наименование:КОНТРГАЙКА

Каталожный номер:920076.001

Комплект:2

Примечание:

№ на схеме:27

Наименование:ВИНТ

Каталожный номер:А27814.0100

Комплект:4

Примечание:
