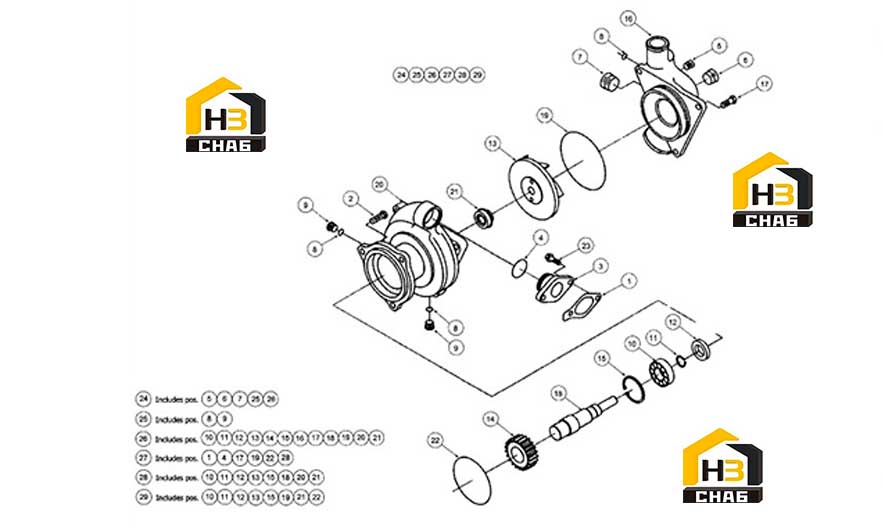

Насос водяной

← Привод вентилятора Проставка вентилятора →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ПРОКЛАДКА

Каталожный номер:800045846

Комплект:1

Примечание:

№ на схеме:2

Наименование:ВИНТ

Каталожный номер:923944.0478

Комплект:3

Примечание:

№ на схеме:3

Наименование:СОЕДИНЕНИЕ

Каталожный номер:800039131

Комплект:1

Примечание:

№ на схеме:4

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:J019002

Комплект:2

Примечание:

№ на схеме:5

Наименование:ЗАГЛУШКА

Каталожный номер:J018995

Комплект:1

Примечание:

№ на схеме:6

Наименование:ЗАГЛУШКА

Каталожный номер:J018996

Комплект:1

Примечание:

№ на схеме:7

Наименование:ЗАГЛУШКА

Каталожный номер:800039118

Комплект:1

Примечание:

№ на схеме:8

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:800038125

Комплект:2

Примечание:

№ на схеме:9

Наименование:ЗАГЛУШКА

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:10

Наименование:ШАРИКОВЫЙ ПОДШИПНИК

Каталожный номер:923976.2035

Комплект:1

Примечание:

№ на схеме:11

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:923976.2037

Комплект:1

Примечание:

№ на схеме:12

Наименование:УПЛОТНЕНИЕ

Каталожный номер:923976.2040

Комплект:1

Примечание:

№ на схеме:13

Наименование:КОЛЕСО НАСОСА

Каталожный номер:923976.2041

Комплект:1

Примечание:

№ на схеме:14

Наименование:ЗУБЧАТОЕ КОЛЕСО

Каталожный номер:923976.2043

Комплект:1

Примечание:

№ на схеме:15

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:J019011

Комплект:1

Примечание:

№ на схеме:16

Наименование:КРЫШКА

Каталожный номер:800040974

Комплект:1

Примечание:

№ на схеме:17

Наименование:ВИНТ

Каталожный номер:800038954

Комплект:3

Примечание:

№ на схеме:18

Наименование:ОСЬ

Каталожный номер:923976.2042

Комплект:1

Примечание:

№ на схеме:19

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923976.2036

Комплект:1

Примечание:

№ на схеме:20

Наименование:КОРПУС

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:21

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:JP124145

Комплект:1

Примечание:

№ на схеме:22

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923976.2045

Комплект:1

Примечание:

№ на схеме:23

Наименование:ВИНТ

Каталожный номер:800042920

Комплект:2

Примечание:

№ на схеме:24

Наименование:ВОДЯНОЙ НАСОС

Каталожный номер:JP124136

Комплект:2

Примечание:

№ на схеме:25

Наименование:ЗАГЛУШКА

Каталожный номер:800038880

Комплект:2

Примечание:

№ на схеме:26

Наименование:НАСОС

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:27

Наименование:КОМПЛЕКТ,НАСОС

Каталожный номер:924015.1336

Комплект:1

Примечание:Complete

№ на схеме:28

Наименование:РЕМОНТНЫЙ КОМПЛЕКТ

Каталожный номер:800039137

Комплект:1

Примечание:
