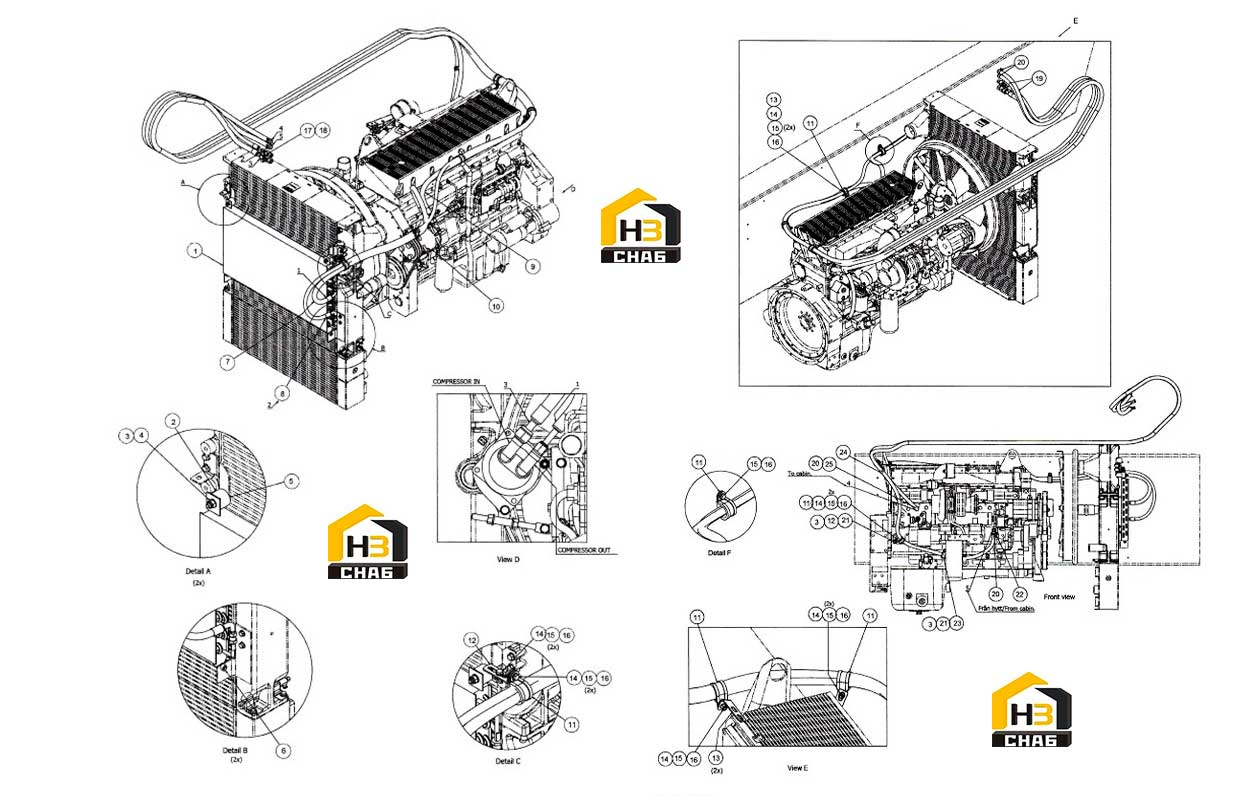

Кондиционирование воздуха и внутренний нагреватель a61246.0100

← Пластины сиденья a64068.0100 Компрессор кондиционера a33427.3100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:КОНДИЦИОНИРОВАНИЕ ВОЗДУХА,ВНУТРЕННИЙ НАГРЕВАТЕЛЬ,УСТАНОВКА КОНДЕНСАТОР,КОНДИЦИОНЕР ВОЗДУХА

Каталожный номер:923691.0014

Комплект:1

Примечание:

№ на схеме:2

Наименование:РЕЗИНОВАЯ ПОДУШКА

Каталожный номер:920735.0004

Комплект:2

Примечание:

№ на схеме:3

Наименование:ШАЙБА

Каталожный номер:98150

Комплект:4

Примечание:

№ на схеме:4

Наименование:ГАЙКА

Каталожный номер:5957

Комплект:2

Примечание:

№ на схеме:5

Наименование:ВИНТ

Каталожный номер:920069.003

Комплект:2

Примечание:

№ на схеме:6

Наименование:ПОДШИПНИК СКОЛЬЖЕНИЯ

Каталожный номер:923974.0001

Комплект:2

Примечание:

№ на схеме:7

Наименование:ШЛАНГ

Каталожный номер:А61331.0170

Комплект:1

Примечание:

№ на схеме:8

Наименование:ШЛАНГ

Каталожный номер:А41395.1000

Комплект:1

Примечание:

№ на схеме:9

Наименование:ШЛАНГ

Каталожный номер:А60779.0530

Комплект:1

Примечание:

№ на схеме:10

Наименование:КОМПРЕССОР,КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Каталожный номер:А33427.3100

Комплект:1

Примечание:

№ на схеме:11

Наименование:ЗАЖИМ,РЕЗИНА

Каталожный номер:920125.009

Комплект:6

Примечание:

№ на схеме:12

Наименование:КОНСОЛЬ

Каталожный номер:5219

Комплект:2

Примечание:

№ на схеме:13

Наименование:КРОНШТЕЙН

Каталожный номер:А52663.0300

Комплект:3

Примечание:

№ на схеме:14

Наименование:КОНТРГАЙКА

Каталожный номер:920076.003

Комплект:6

Примечание:

№ на схеме:15

Наименование:ШАЙБА

Каталожный номер:920098.025

Комплект:13

Примечание:

№ на схеме:16

Наименование:ВИНТ

Каталожный номер:920099.061

Комплект:7

Примечание:

№ на схеме:17

Наименование:ГАЗ

Каталожный номер:923626.0921

Комплект:2

Примечание:

№ на схеме:18

Наименование:МАСЛО

Каталожный номер:923293.0012

Комплект:0.16

Примечание:Dangerous goods!

№ на схеме:19

Наименование:ШЛАНГ

Каталожный номер:A60836.0560

Комплект:2

Примечание:

№ на схеме:20

Наименование:ШЛАНГОВЫЙ ХОМУТ

Каталожный номер:924521.0001

Комплект:4

Примечание:

№ на схеме:21

Наименование:ВИНТ

Каталожный номер:920042.003

Комплект:2

Примечание:

№ на схеме:22

Наименование:ШЛАНГОВЫЙ НИППЕЛЬ

Каталожный номер:5943

Комплект:1

Примечание:

№ на схеме:23

Наименование:ЗАЖИМ,РЕЗИНА

Каталожный номер:920125.008

Комплект:1

Примечание:

№ на схеме:24

Наименование:МОТОК ПРОВОЛОКИ

Каталожный номер:920518.0023

Комплект:1

Примечание:

№ на схеме:25

Наименование:НИППЕЛЬ

Каталожный номер:5944

Комплект:1

Примечание:
