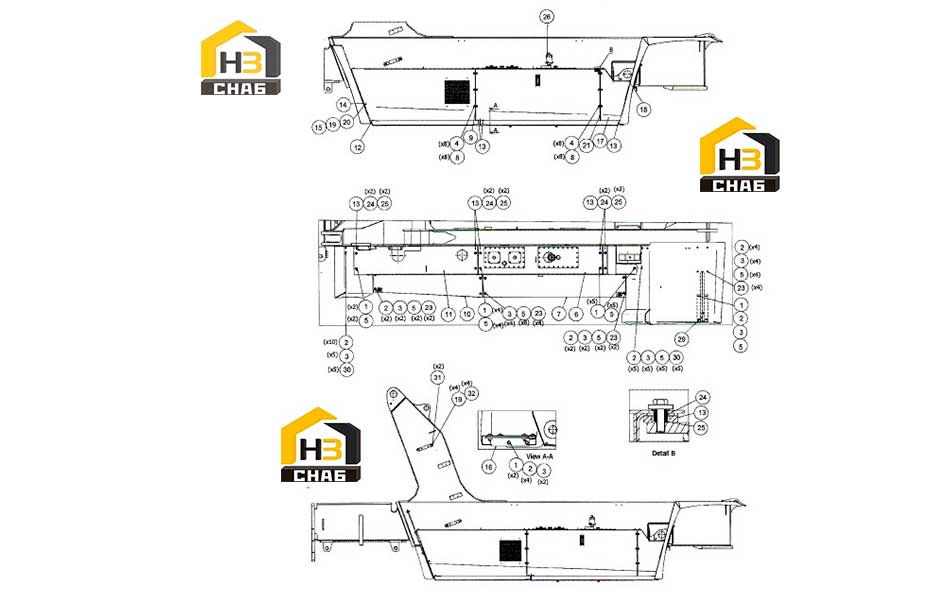

Комплектующие рамы (право) a60630.1200

← Крышка заливной горловины 921928.0005 Бак гидравлический a60631.0100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ВИНТ

Каталожный номер:920042.030

Комплект:14

Примечание:

№ на схеме:2

Наименование:ШАЙБА

Каталожный номер:920098.009

Комплект:28

Примечание:

№ на схеме:3

Наименование:КОНТРГАЙКА

Каталожный номер:5590

Комплект:25

Примечание:

№ на схеме:4

Наименование:ШАЙБА

Каталожный номер:4565

Комплект:16

Примечание:

№ на схеме:5

Наименование:ШАЙБА

Каталожный номер:920165.007

Комплект:33

Примечание:

№ на схеме:6

Наименование:БАК ДЛЯ ГИДРАВЛИЧЕСКОГО МАСЛА.СБОРКА

Каталожный номер:А60631.0100

Комплект:1

Примечание:

№ на схеме:7

Наименование:ОПОРНЫЙ ЩИТОК,ПРАВЫЙ

Каталожный номер:А41684.0100

Комплект:1

Примечание:

№ на схеме:8

Наименование:ВИНТ

Каталожный номер:920099.027

Комплект:16

Примечание:

№ на схеме:9

Наименование:СТЕРЖЕНЬ

Каталожный номер:А52541.0100

Комплект:1

Примечание:

№ на схеме:10

Наименование:ПОДНОЖКА,ПРАВЫЙ

Каталожный номер:А41685.0200

Комплект:1

Примечание:Only sold as assembly

№ на схеме:11

Наименование:КРЫШКА

Каталожный номер:А60632.0600

Комплект:1

Примечание:Only sold as assembly

№ на схеме:12

Наименование:РЕГУЛИРОВОЧНАЯ ПРОКЛАДКА

Каталожный номер:А23434.0900

Комплект:1

Примечание:

№ на схеме:13

Наименование:ПРОСТАВКА,РЕЗИНА

Каталожный номер:А23434.0100

Комплект:8

Примечание:

№ на схеме:14

Наименование:КРОНШТЕЙН

Каталожный номер:А41687.0100

Комплект:1

Примечание:

№ на схеме:15

Наименование:ВИНТ

Каталожный номер:920042.006

Комплект:2

Примечание:

№ на схеме:16

Наименование:КРОНШТЕЙН

Каталожный номер:А52538.0100

Комплект:1

Примечание:

№ на схеме:17

Наименование:КРЫШКА

Каталожный номер:А41641.0100

Комплект:1

Примечание:

№ на схеме:18

Наименование:ПРОСТАВКА,РЕЗИНА

Каталожный номер:А23434.0400

Комплект:1

Примечание:

№ на схеме:19

Наименование:ШАЙБА

Каталожный номер:98150

Комплект:8

Примечание:

№ на схеме:20

Наименование:ГАЙКА

Каталожный номер:5957

Комплект:2

Примечание:

№ на схеме:21

Наименование:СТЕРЖЕНЬ

Каталожный номер:А52542.0100

Комплект:1

Примечание:

№ на схеме:23

Наименование:ВИНТ

Каталожный номер:3116

Комплект:12

Примечание:

№ на схеме:24

Наименование:УПЛОТНИТЕЛЬНАЯ ВТУЛКА,КАБЕЛЬ

Каталожный номер:921375.0013

Комплект:11

Примечание:

№ на схеме:25

Наименование:ПРОСТАВКА

Каталожный номер:А23435.0500

Комплект:11

Примечание:

№ на схеме:26

Наименование:ФИЛЬТР САПУНА

Каталожный номер:923432.0004

Комплект:1

Примечание:

№ на схеме:29

Наименование:КАБЕЛЬНЫЙ КАНАЛ

Каталожный номер:А44527.0200

Комплект:1

Примечание:

№ на схеме:30

Наименование:ВИНТ

Каталожный номер:9014.268

Комплект:10

Примечание:

№ на схеме:31

Наименование:КРОНШТЕЙН,ВЫПУСКНАЯ ТРУБА

Каталожный номер:А41417.0400

Комплект:2

Примечание:

№ на схеме:32

Наименование:ВИНТ

Каталожный номер:920042.005

Комплект:4

Примечание:
