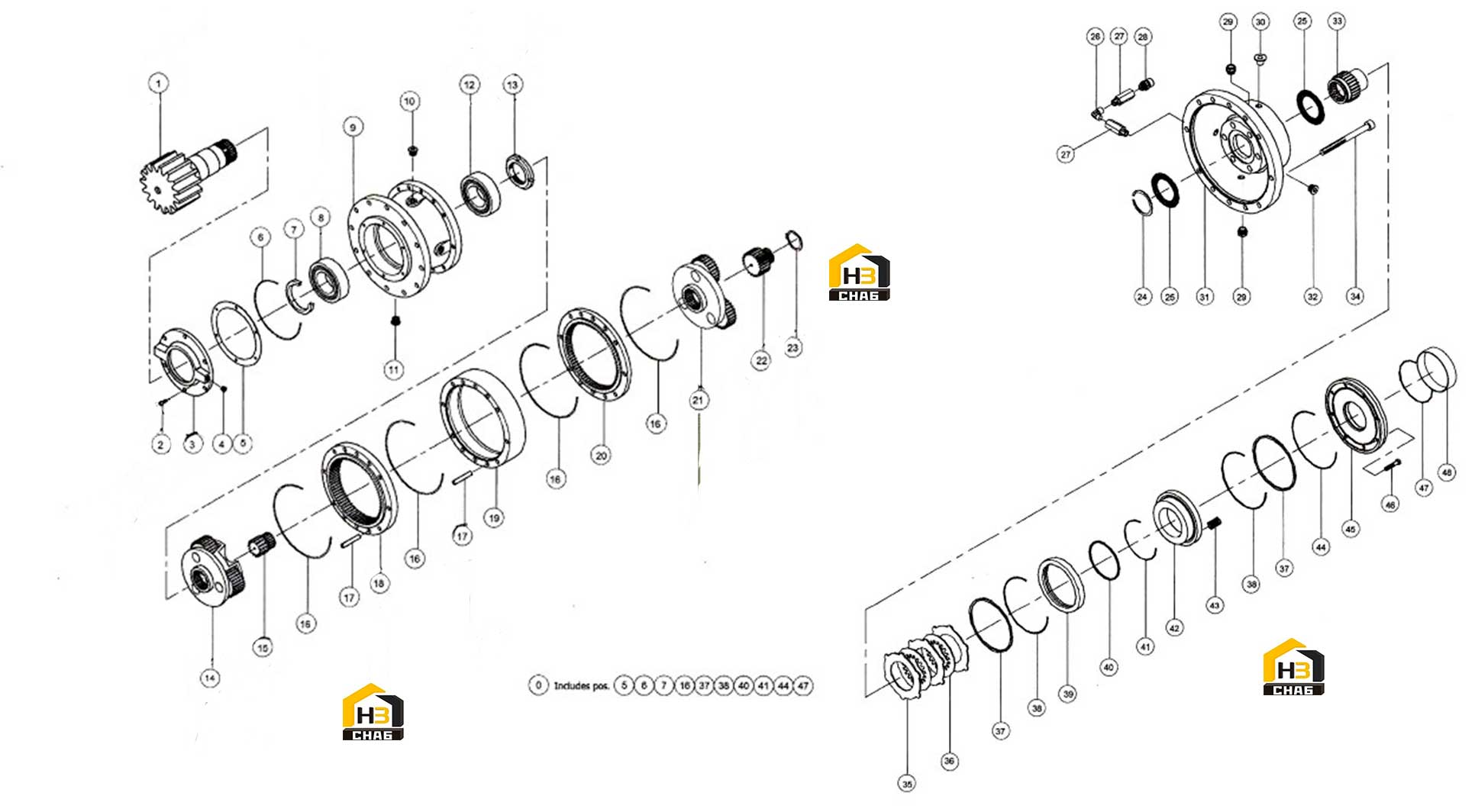

Комплектующие гидромотора jp1177811

← Комплектующие гидромотора s1440221 Гидромотор t0306055h →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:0

Наименование:УПЛОТНЕНИЯ В КОМПЛЕКТЕ

Каталожный номер:923976.6881

Комплект:1

Примечание:

№ на схеме:1

Наименование:ОСЬ

Каталожный номер:923941.0400

Комплект:1

Примечание:

№ на схеме:2

Наименование:ВИНТ

Каталожный номер:923705.0110

Комплект:6

Примечание:

№ на схеме:3

Наименование:КРЫШКА

Каталожный номер:923349.0344

Комплект:1

Примечание:

№ на схеме:4

Наименование:ЗАГЛУШКА

Каталожный номер:923976.6876

Комплект:2

Примечание:

№ на схеме:5

Наименование:ПРОКЛАДКА

Каталожный номер:923705.0111

Комплект:1

Примечание:

№ на схеме:6

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923855.0789

Комплект:1

Примечание:

№ на схеме:7

Наименование:МАСЛЯНОЕ УПЛОТНЕНИЕ

Каталожный номер:923349.0287

Комплект:1

Примечание:

№ на схеме:8

Наименование:ПОДШИПНИК

Каталожный номер:923941.0401

Комплект:1

Примечание:

№ на схеме:9

Наименование:КОРПУС ПОДШИПНИКА

Каталожный номер:923349.0342

Комплект:1

Примечание:

№ на схеме:10

Наименование:ЗАГЛУШКА

Каталожный номер:923976.6776

Комплект:5

Примечание:

№ на схеме:11

Наименование:МАГНИТНАЯ ПРОБКА

Каталожный номер:923976.6775

Комплект:1

Примечание:

№ на схеме:12

Наименование:ПОДШИПНИК

Каталожный номер:923941.0402

Комплект:1

Примечание:

№ на схеме:13

Наименование:КОНТРГАЙКА

Каталожный номер:923110.0436

Комплект:1

Примечание:

№ на схеме:14

Наименование:ПЛАНЕТАРНАЯ ПЕРЕДАЧА

Каталожный номер:923349.0606

Комплект:1

Примечание:

№ на схеме:15

Наименование:СОЛНЕЧНЫЙ ВАЛ

Каталожный номер:923349.0607

Комплект:1

Примечание:

№ на схеме:16

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923349.0840

Комплект:4

Примечание:

№ на схеме:17

Наименование:ЦИЛИНДРИЧЕСКИЙ ШТИФТ

Каталожный номер:923705.0114

Комплект:16

Примечание:

№ на схеме:18

Наименование:ЗУБЧАТЫЙ ОБОД

Каталожный номер:923349.0688

Комплект:1

Примечание:

№ на схеме:19

Наименование:ПРОСТАВКА

Каталожный номер:923705.0112

Комплект:1

Примечание:

№ на схеме:20

Наименование:ЗУБЧАТЫЙ ОБОД

Каталожный номер:923944.0096

Комплект:1

Примечание:

№ на схеме:21

Наименование:САТЕЛЛИТ

Каталожный номер:923941.0956

Комплект:1

Примечание:

№ на схеме:22

Наименование:СОЛНЕЧНЫЙ ВАЛ

Каталожный номер:923976.6877

Комплект:1

Примечание:

№ на схеме:23

Наименование:СТОПОРНОЕ КОЛЬЦО

Каталожный номер:923976.6879

Комплект:1

Примечание:

№ на схеме:24

Наименование:КОЛЬЦО

Каталожный номер:924015.1195

Комплект:1

Примечание:

№ на схеме:25

Наименование:ШАЙБА

Каталожный номер:923976.6783

Комплект:2

Примечание:

№ на схеме:26

Наименование:УГОЛ

Каталожный номер:923899.0633

Комплект:1

Примечание:

№ на схеме:27

Наименование:СОЕДИНИТЕЛЬНЫЙ ТРУБОПРОВОД

Каталожный номер:924015.1215

Комплект:2

Примечание:

№ на схеме:28

Наименование:ЗАГЛУШКА

Каталожный номер:924015.1197

Комплект:1

Примечание:

№ на схеме:29

Наименование:ЗАГЛУШКА

Каталожный номер:924015.1198

Комплект:2

Примечание:

№ на схеме:30

Наименование:ЗАГЛУШКА

Каталожный номер:924015.1200

Комплект:1

Примечание:

№ на схеме:31

Наименование:КОРПУС

Каталожный номер:924015.1196

Комплект:1

Примечание:

№ на схеме:32

Наименование:ЗАГЛУШКА

Каталожный номер:923976.6777

Комплект:4

Примечание:

№ на схеме:33

Наименование:ВАЛ

Каталожный номер:924015.1211

Комплект:1

Примечание:

№ на схеме:34

Наименование:ВИНТ

Каталожный номер:923976.6878

Комплект:8

Примечание:

№ на схеме:35

Наименование:СТАЛЬНОЙ ДИСК СЦЕПЛЕНИЯ

Каталожный номер:924015.1204

Комплект:7

Примечание:

№ на схеме:36

Наименование:СТАЛЬНОЙ ДИСК СЦЕПЛЕНИЯ

Каталожный номер:924015.1203

Комплект:6

Примечание:

№ на схеме:37

Наименование:ПРОКЛАДКА

Каталожный номер:924015.1201

Комплект:2

Примечание:

№ на схеме:38

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:924015.1202

Комплект:2

Примечание:

№ на схеме:39

Наименование:ПРОСТАВКА

Каталожный номер:923705.0121

Комплект:1

Примечание:

№ на схеме:40

Наименование:ПРОКЛАДКА

Каталожный номер:924015.1206

Комплект:1

Примечание:

№ на схеме:41

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:924015.1207

Комплект:1

Примечание:

№ на схеме:42

Наименование:ПОРШЕНЬ

Каталожный номер:924015.1208

Комплект:1

Примечание:

№ на схеме:43

Наименование:ПРУЖИНА

Каталожный номер:924015.1209

Комплект:9

Примечание:

№ на схеме:44

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:924015.1212

Комплект:1

Примечание:

№ на схеме:45

Наименование:КРЫШКА

Каталожный номер:924015.1214

Комплект:1

Примечание:

№ на схеме:46

Наименование:ВИНТ

Каталожный номер:924015.1213

Комплект:8

Примечание:

№ на схеме:47

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:924015.1210

Комплект:1

Примечание:

№ на схеме:48

Наименование:КРЫШКА

Каталожный номер:923976.6880

Комплект:1

Примечание:
