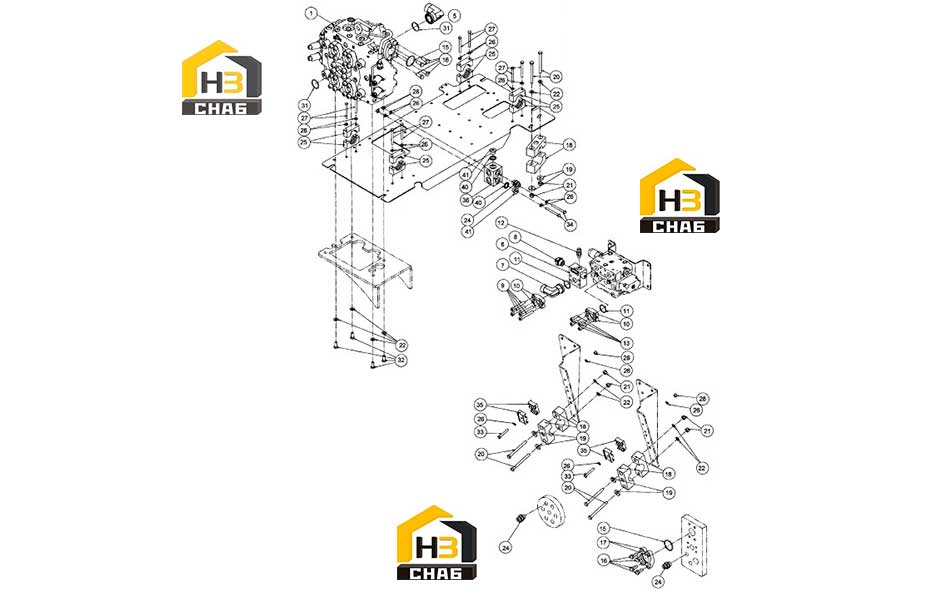

Клапан регулирующий гидравлический (часть 2) a60552.0100

← Клапан регулирующий гидравлический (часть 1) a60552.0100 Уплотнения гидравлического клапана 923939.0005 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:РЕГУЛИРУЮЩИЙ КЛАПАН

Каталожный номер:923939.0005

Комплект:1

Примечание:

№ на схеме:5

Наименование:НИППЕЛЬ,ГИДРАВЛИКА

Каталожный номер:923882.0034

Комплект:1

Примечание:

№ на схеме:6

Наименование:ПЕРЕЛИВНОЙ КЛАПАН

Каталожный номер:923543.0044

Комплект:1

Примечание:

№ на схеме:7

Наименование:НИППЕЛЬ,ГИДРАВЛИКА

Каталожный номер:923882.0033

Комплект:1

Примечание:

№ на схеме:8

Наименование:НИППЕЛЬ,ГИДРАВЛИКА

Каталожный номер:923881.0061

Комплект:1

Примечание:

№ на схеме:9

Наименование:ВИНТ

Каталожный номер:920728.291

Комплект:4

Примечание:

№ на схеме:10

Наименование:ПОЛОВИНА ФЛАНЦА

Каталожный номер:920812.0003

Комплект:4

Примечание:

№ на схеме:11

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:3503

Комплект:2

Примечание:

№ на схеме:12

Наименование:ПРОВЕРОЧНЫЙ НИППЕЛЬ

Каталожный номер:920794.0002

Комплект:1

Примечание:

№ на схеме:13

Наименование:ВИНТ

Каталожный номер:2908

Комплект:4

Примечание:

№ на схеме:15

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:3505

Комплект:2

Примечание:

№ на схеме:16

Наименование:ВИНТ

Каталожный номер:920042.028

Комплект:8

Примечание:

№ на схеме:17

Наименование:ПОЛОВИНА ФЛАНЦА

Каталожный номер:920812.0001

Комплект:2

Примечание:

№ на схеме:18

Наименование:ЗАЖИМ

Каталожный номер:920139.014

Комплект:6

Примечание:

№ на схеме:19

Наименование:ШАЙБА

Каталожный номер:920165.005

Комплект:6

Примечание:

№ на схеме:20

Наименование:ВИНТ

Каталожный номер:920042.019

Комплект:6

Примечание:

№ на схеме:21

Наименование:ГАЙКА

Каталожный номер:5957

Комплект:6

Примечание:

№ на схеме:22

Наименование:ШАЙБА

Каталожный номер:98150

Комплект:10

Примечание:

№ на схеме:23

Наименование:ШЛАНГ

Каталожный номер:A51795.0140

Комплект:1

Примечание:

№ на схеме:24

Наименование:НИППЕЛЬ,ГИДРАВЛИКА

Каталожный номер:923881.0004

Комплект:3

Примечание:

№ на схеме:25

Наименование:ЗАЖИМ

Каталожный номер:А40395.0100

Комплект:8

Примечание:

№ на схеме:26

Наименование:ШАЙБА

Каталожный номер:920098.025

Комплект:16

Примечание:

№ на схеме:27

Наименование:ВИНТ

Каталожный номер:3082

Комплект:10

Примечание:

№ на схеме:28

Наименование:КОНТРГАЙКА

Каталожный номер:920076.003

Комплект:4

Примечание:

№ на схеме:31

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:920798.0002

Комплект:2

Примечание:

№ на схеме:32

Наименование:ВИНТ

Каталожный номер:920042.005

Комплект:4

Примечание:

№ на схеме:33

Наименование:ВИНТ

Каталожный номер:3079

Комплект:2

Примечание:

№ на схеме:35

Наименование:КРЫШКА

Каталожный номер:352670.1000

Комплект:4

Примечание:

№ на схеме:36

Наименование:КЛЕММНАЯ КОЛОДКА

Каталожный номер:А40731.0100

Комплект:1

Примечание:

№ на схеме:40

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:5936

Комплект:2

Примечание:

№ на схеме:41

Наименование:ЗАГЛУШКА,ГИДРАВЛИКА

Каталожный номер:920999.0001

Комплект:2

Примечание:
