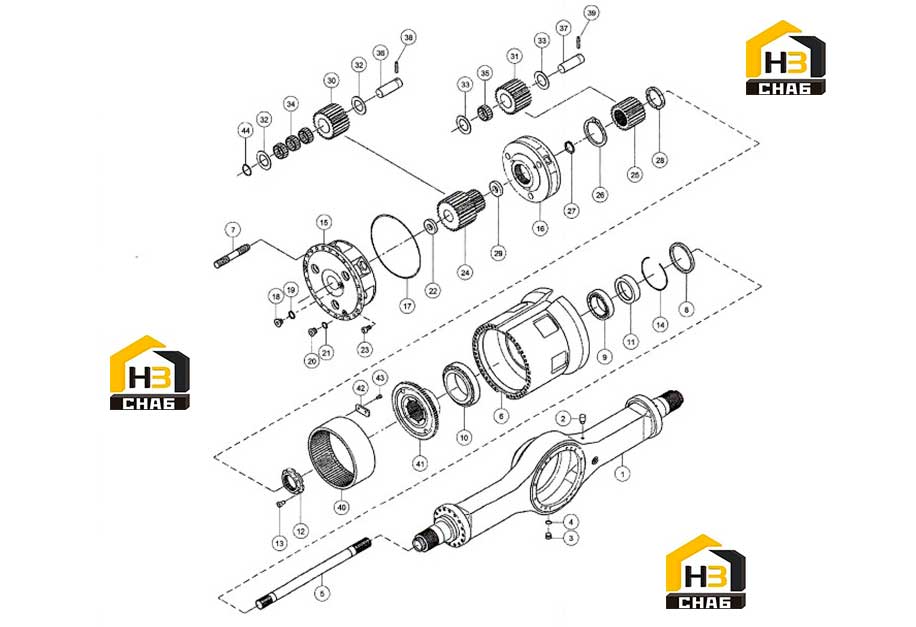

Картер ведущего моста

← Мост ведущий 923562.0089 Дифференциал в сборе →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:КАРТЕР ВЕДУЩЕГО МОСТА

Каталожный номер:924015.2016

Комплект:1

Примечание:

№ на схеме:2

Наименование:ШТУЦЕР ВЫПУСКА ВОЗДУХА

Каталожный номер:923855.0736

Комплект:1

Примечание:

№ на схеме:3

Наименование:ЗАГЛУШКА

Каталожный номер:924015.2017

Комплект:1

Примечание:

№ на схеме:4

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:923726.0380

Комплект:1

Примечание:

№ на схеме:5

Наименование:ПОЛУОСЬ

Каталожный номер:923855.0737

Комплект:2

Примечание:

№ на схеме:6

Наименование:СТУПИЦА

Каталожный номер:923855.0738

Комплект:2

Примечание:

№ на схеме:7

Наименование:ШПИЛЬКА

Каталожный номер:923110.0850

Комплект:48

Примечание:

№ на схеме:8

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:923855.0739

Комплект:4

Примечание:

№ на схеме:9

Наименование:РОЛИКОВЫЙ ПОДШИПНИК

Каталожный номер:923828.0473

Комплект:2

Примечание:

№ на схеме:10

Наименование:РОЛИКОВЫЙ ПОДШИПНИК

Каталожный номер:923828.0473

Комплект:2

Примечание:

№ на схеме:11

Наименование:РАСПОРНОЕ КОЛЬЦО

Каталожный номер:923855.0740

Комплект:2

Примечание:

№ на схеме:12

Наименование:ГАЙКА

Каталожный номер:923828.0475

Комплект:2

Примечание:

№ на схеме:13

Наименование:винт

Каталожный номер:923828.0476

Комплект:2

Примечание:

№ на схеме:14

Наименование:кольцо

Каталожный номер:923855.0741

Комплект:2

Примечание:

№ на схеме:15

Наименование:КАРТЕР ПЛАНЕТАРНОГО РЕДУКТОРА

Каталожный номер:923828.0554

Комплект:2

Примечание:

№ на схеме:16

Наименование:ДЕРЖАТЕЛЬ

Каталожный номер:923828.0555

Комплект:2

Примечание:

№ на схеме:17

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923941.0560

Комплект:2

Примечание:

№ на схеме:18

Наименование:ЗАГЛУШКА

Каталожный номер:923726.0379

Комплект:2

Примечание:

№ на схеме:19

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:923726.0380

Комплект:2

Примечание:

№ на схеме:20

Наименование:ЗАГЛУШКА

Каталожный номер:923726.0344

Комплект:2

Примечание:

№ на схеме:21

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

Каталожный номер:923726.0345

Комплект:2

Примечание:

№ на схеме:22

Наименование:УПОРНАЯ ШАЙБА

Каталожный номер:923828.0557

Комплект:2

Примечание:

№ на схеме:23

Наименование:ВИНТ

Каталожный номер:923855.0744

Комплект:44

Примечание:

№ на схеме:24

Наименование:СОЛНЕЧНАЯ ШЕСТЕРНЯ

Каталожный номер:923828.0559

Комплект:2

Примечание:

№ на схеме:25

Наименование:СОЛНЕЧНАЯ ШЕСТЕРНЯ

Каталожный номер:923828.0560

Комплект:2

Примечание:

№ на схеме:26

Наименование:БЛОКИРОВОЧНОЕ КОЛЬЦО

Каталожный номер:923828.0561

Комплект:2

Примечание:

№ на схеме:27

Наименование:БЛОКИРОВОЧНОЕ КОЛЬЦО

Каталожный номер:923828.0562

Комплект:2

Примечание:

№ на схеме:28

Наименование:УПОРНАЯ ШАЙБА

Каталожный номер:923828.0563

Комплект:2

Примечание:

№ на схеме:29

Наименование:УПОРНАЯ ШАЙБА

Каталожный номер:923828.0557

Комплект:2

Примечание:

№ на схеме:30

Наименование:САТЕЛЛИТ

Каталожный номер:923828.0564

Комплект:10

Примечание:

№ на схеме:31

Наименование:САТЕЛЛИТ

Каталожный номер:923828.0565

Комплект:6

Примечание:

№ на схеме:32

Наименование:УПОРНАЯ ШАЙБА

Каталожный номер:923855.0745

Комплект:20

Примечание:

№ на схеме:33

Наименование:УПОРНАЯ ШАЙБА

Каталожный номер:923828.0566

Комплект:12

Примечание:

№ на схеме:34

Наименование:ИГОЛЬЧАТЫЙ ПОДШИПНИК

Каталожный номер:924015.0295

Комплект:40

Примечание:

№ на схеме:35

Наименование:ИГОЛЬЧАТЫЙ ПОДШИПНИК

Каталожный номер:923828.0568

Комплект:6

Примечание:

№ на схеме:36

Наименование:ОСЬ

Каталожный номер:923828.0569

Комплект:10

Примечание:

№ на схеме:37

Наименование:ось

Каталожный номер:923828.0570

Комплект:6

Примечание:

№ на схеме:38

Наименование:БЛОКИРОВОЧНЫЙ ПАЛЕЦ

Каталожный номер:923976.5335

Комплект:10

Примечание:

№ на схеме:39

Наименование:ВТУЛКА

Каталожный номер:923941.0561

Комплект:6

Примечание:

№ на схеме:40

Наименование:КОРОННАЯ ШЕСТЕРНЯ

Каталожный номер:923828.0571

Комплект:2

Примечание:

№ на схеме:41

Наименование:ДЕРЖАТЕЛЬ

Каталожный номер:923855.0746

Комплект:2

Примечание:

№ на схеме:42

Наименование:КРЕПЕЖНАЯ ПЛАСТИНА

Каталожный номер:923828.0573

Комплект:6

Примечание:

№ на схеме:43

Наименование:ВИНТ

Каталожный номер:923726.0408

Комплект:12

Примечание:

№ на схеме:44

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923855.0747

Комплект:10

Примечание:
