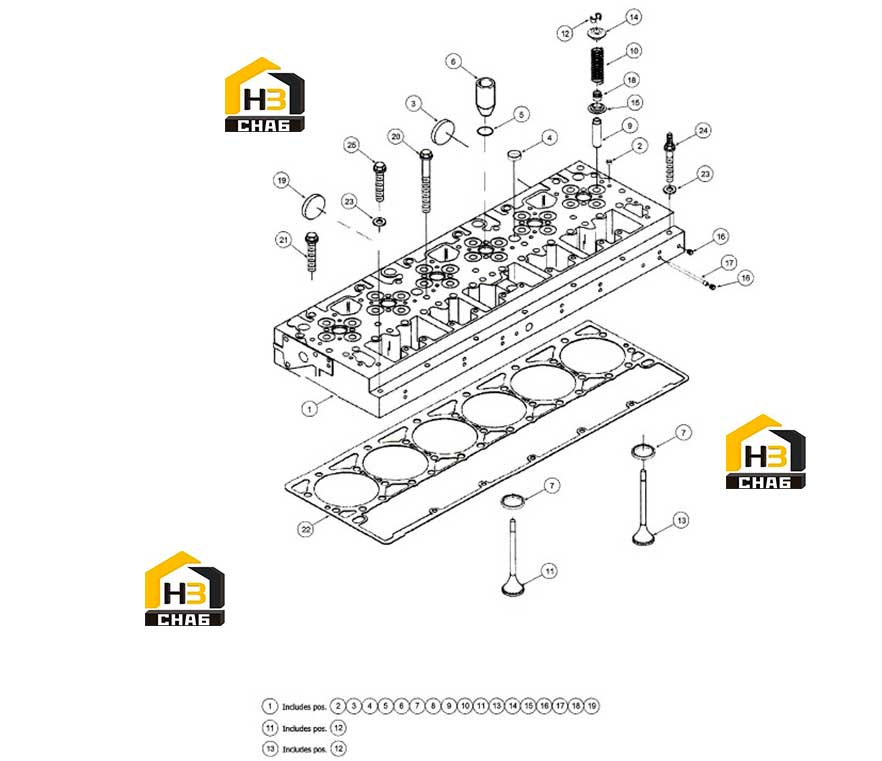

Головка блока цилиндров

← Ось коромысла Винты гбц →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ГОЛОВКА ЦИЛИНДРОВ

Каталожный номер:923976.6026

Комплект:1

Примечание:

№ на схеме:2

Наименование:ЗАГЛУШКА

Каталожный номер:800038876

Комплект:2

Примечание:

№ на схеме:3

Наименование:ГЛУХАЯ ПРОБКА

Каталожный номер:923976.1904

Комплект:2

Примечание:

№ на схеме:4

Наименование:ЗАГЛУШКА

Каталожный номер:-

Комплект:8

Примечание:Not sold separately

№ на схеме:5

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:923976.1905

Комплект:6

Примечание:

№ на схеме:6

Наименование:ВТУЛКА

Каталожный номер:923976.1906

Комплект:6

Примечание:

№ на схеме:7

Наименование:ВСТАВКА

Каталожный номер:923976.1907

Комплект:24

Примечание:

№ на схеме:9

Наименование:НАПРАВЛЯЮЩАЯ

Каталожный номер:924015.1000

Комплект:24

Примечание:

№ на схеме:10

Наименование:ПРУЖИНА

Каталожный номер:800040941

Комплект:24

Примечание:

№ на схеме:11

Наименование:ВПУСКНОЙ КЛАПАН,В СБОРЕ

Каталожный номер:923976.3733

Комплект:12

Примечание:

№ на схеме:12

Наименование:ЧЕКА КЛАПАНА

Каталожный номер:800042193

Комплект:48

Примечание:

№ на схеме:13

Наименование:ВЫПУСКНОЙ КЛАПАН

Каталожный номер:923976.1913

Комплект:12

Примечание:

№ на схеме:14

Наименование:ДЕРЖАТЕЛЬ ПРУЖИНЫ

Каталожный номер:923976.3735

Комплект:24

Примечание:

№ на схеме:15

Наименование:НАПРАВЛЯЮЩАЯ

Каталожный номер:800039253

Комплект:24

Примечание:

№ на схеме:16

Наименование:ЗАГЛУШКА,РЕГУЛЯТОР,КОМПРЕССОР

Каталожный номер:J018948

Комплект:16

Примечание:

№ на схеме:17

Наименование:ЗАГЛУШКА

Каталожный номер:800039030

Комплект:6

Примечание:

№ на схеме:18

Наименование:УПЛОТНЕНИЕ

Каталожный номер:923976.1917

Комплект:24

Примечание:

№ на схеме:19

Наименование:ГЛУХАЯ ПРОБКА

Каталожный номер:923976.1918

Комплект:2

Примечание:

№ на схеме:20

Наименование:ВИНТ

Каталожный номер:923976.3736

Комплект:29

Примечание:

№ на схеме:21

Наименование:ВИНТ

Каталожный номер:800039034

Комплект:3

Примечание:

№ на схеме:22

Наименование:ПРОКЛАДКА

Каталожный номер:923976.6027

Комплект:1

Примечание:

№ на схеме:23

Наименование:УПЛОТНИТЕЛЬНАЯ ШАЙБА

Каталожный номер:923976.1922

Комплект:7

Примечание:

№ на схеме:24

Наименование:ВИНТ

Каталожный номер:800040946

Комплект:5

Примечание:

№ на схеме:25

Наименование:винт

Каталожный номер:800039036

Комплект:2

Примечание:
