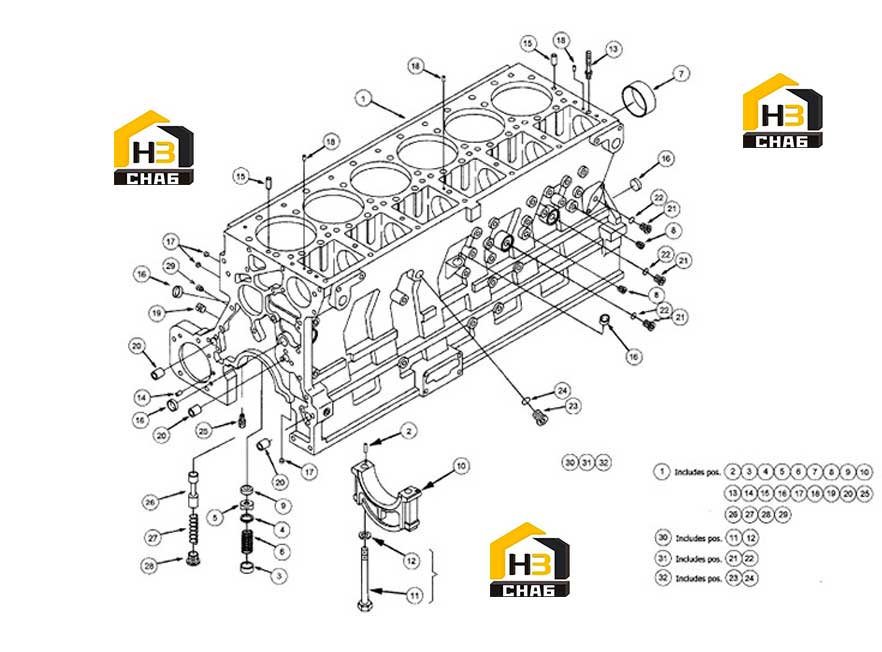

Блок цилиндров

← Крышка (картер кпп) Заглушки блока цилиндров →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:БЛОК ЦИЛИНДРОВ

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:2

Наименование:ШТИФТ

Каталожный номер:J021583

Комплект:2

Примечание:

№ на схеме:3

Наименование:ЗАГЛУШКА

Каталожный номер:800034051

Комплект:1

Примечание:

№ на схеме:4

Наименование:ШАЙБА

Каталожный номер:800034056

Комплект:1

Примечание:

№ на схеме:5

Наименование:ПЛАСТИНА

Каталожный номер:800034057

Комплект:1

Примечание:

№ на схеме:6

Наименование:ПРУЖИНА

Каталожный номер:800034058

Комплект:1

Примечание:

№ на схеме:7

Наименование:ВТУЛКА

Каталожный номер:800038865

Комплект:7

Примечание:

№ на схеме:8

Наименование:ЗАГЛУШКА

Каталожный номер:J021235

Комплект:2

Примечание:

№ на схеме:9

Наименование:СЕДЛО КЛАПАНА

Каталожный номер:800038867

Комплект:1

Примечание:

№ на схеме:10

Наименование:КРЫШКА,КОРЕННОЙ ПОДШИПНИК

Каталожный номер:J03261.0100

Комплект:1

Примечание:No. 6

№ на схеме:10

Наименование:КРЫШКА,КОРЕННОЙ ПОДШИПНИК

Каталожный номер:924627.0181

Комплект:5

Примечание:No. 1,2, 3, 5,7

№ на схеме:10

Наименование:КРЫШКА,КОРЕННОЙ ПОДШИПНИК

Каталожный номер:-

Комплект:1

Примечание:Not sold separately No. 4 only

№ на схеме:11

Наименование:ВИНТ

Каталожный номер:923976.3624

Комплект:14

Примечание:

№ на схеме:12

Наименование:ШАЙБА

Каталожный номер:J021584

Комплект:14

Примечание:

№ на схеме:13

Наименование:ШПИЛЬКА

Каталожный номер:800040927

Комплект:7

Примечание:

№ на схеме:14

Наименование:ШТИФТ

Каталожный номер:800033966

Комплект:1

Примечание:

№ на схеме:15

Наименование:ШПЛИНТ

Каталожный номер:923976.1672

Комплект:2

Примечание:

№ на схеме:16

Наименование:ЗАГЛУШКА

Каталожный номер:-

Комплект:4

Примечание:Not sold separately

№ на схеме:17

Наименование:ЗАГЛУШКА

Каталожный номер:800038876

Комплект:9

Примечание:

№ на схеме:18

Наименование:ШПЛИНТ

Каталожный номер:923976.1675

Комплект:3

Примечание:

№ на схеме:19

Наименование:ЗАГЛУШКА

Каталожный номер:J018995

Комплект:1

Примечание:

№ на схеме:20

Наименование:ГЛУХАЯ ПРОБКА

Каталожный номер:923976.1676

Комплект:3

Примечание:

№ на схеме:21

Наименование:ЗАГЛУШКА

Каталожный номер:-

Комплект:4

Примечание:Not sold separately

№ на схеме:22

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:800038125

Комплект:4

Примечание:

№ на схеме:23

Наименование:ЗАГЛУШКА

Каталожный номер:-

Комплект:1

Примечание:Not sold separately

№ на схеме:24

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:800041018

Комплект:1

Примечание:

№ на схеме:25

Наименование:ДАТЧИК

Каталожный номер:800039225

Комплект:1

Примечание:

№ на схеме:26

Наименование:ПОРШЕНЬ

Каталожный номер:923976.1682

Комплект:1

Примечание:

№ на схеме:27

Наименование:ПРУЖИНА

Каталожный номер:923976.1683

Комплект:1

Примечание:

№ на схеме:28

Наименование:ЗАГЛУШКА

Каталожный номер:800038820

Комплект:1

Примечание:

№ на схеме:29

Наименование:ЗАГЛУШКА,РЕГУЛЯТОР,КОМПРЕССОР

Каталожный номер:J018948

Комплект:5

Примечание:

№ на схеме:30

Наименование:ВИНТ

Каталожный номер:923976.1668

Комплект:1

Примечание:

№ на схеме:31

Наименование:ЗАГЛУШКА

Каталожный номер:800038880

Комплект:14

Примечание:

№ на схеме:32

Наименование:ЗАГЛУШКА

Каталожный номер:800038106

Комплект:1

Примечание:
