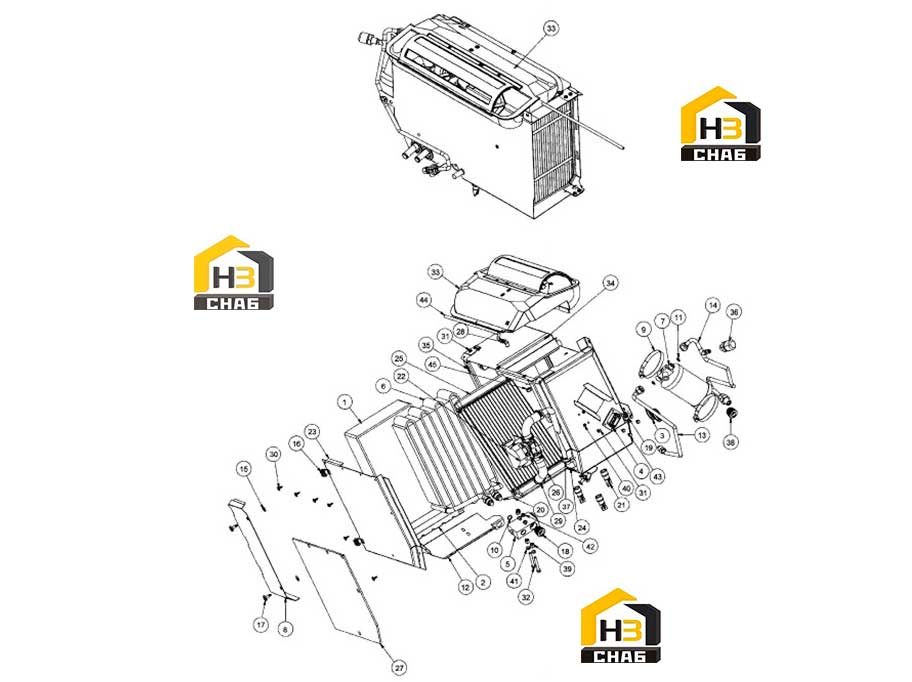

Блок кондиционера a60376.0300

← Блок кондиционера и комплектующие a64673.0200 Распределитель воздуха a60377.0100 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:ВОЗДУШНЫЙ ФИЛЬТР,ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Каталожный номер:924437.0002

Комплект:1

Примечание:

№ на схеме:2

Наименование:КРОНШТЕЙН,ИСПАРИТЕЛЬ

Каталожный номер:924437.0003

Комплект:1

Примечание:

№ на схеме:3

Наименование:УПЛОТНИТЕЛЬНАЯ ВТУЛКА

Каталожный номер:923829.0669

Комплект:2

Примечание:

№ на схеме:4

Наименование:ЖГУТ ПРОВОДОВ,ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Каталожный номер:924437.0024

Комплект:1

Примечание:Only sold as assembly

№ на схеме:5

Наименование:РАСШИРИТЕЛЬНЫЙ КЛАПАН

Каталожный номер:921083.0003

Комплект:1

Примечание:

№ на схеме:6

Наименование:ИСПАРИТЕЛЬНАЯ БАТАРЕЯ

Каталожный номер:924437.0005

Комплект:1

Примечание:

№ на схеме:7

Наименование:СУШИЛЬНЫЙ ФИЛЬТР

Каталожный номер:924437.0022

Комплект:1

Примечание:

№ на схеме:8

Наименование:КРЫШКА,ВОЗДУШНЫЙ ФИЛЬТР

Каталожный номер:924437.0006

Комплект:1

Примечание:

№ на схеме:9

Наименование:ШЛАНГОВЫЙ ХОМУТ

Каталожный номер:3253

Комплект:2

Примечание:

№ на схеме:10

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:922978.0002

Комплект:2

Примечание:

№ на схеме:11

Наименование:УПЛОТНИТЕЛЬНОЕ КОЛЬЦО КРУГЛОГО СЕЧЕНИЯ

Каталожный номер:922978.0001

Комплект:2

Примечание:

№ на схеме:12

Наименование:КРЫШКА

Каталожный номер:924437.0007

Комплект:1

Примечание:

№ на схеме:13

Наименование:ТРУБОПРОВОД

Каталожный номер:924437.0008

Комплект:1

Примечание:

№ на схеме:14

Наименование:ТРУБОПРОВОД

Каталожный номер:924437.0009

Комплект:1

Примечание:

№ на схеме:15

Наименование:ШАЙБА

Каталожный номер:924437.0010

Комплект:2

Примечание:

№ на схеме:16

Наименование:КРЕПЛЕНИЕ,СТОПОРНЫЙ ШТИФТ

Каталожный номер:924437.0011

Комплект:2

Примечание:

№ на схеме:17

Наименование:ВИНТ,ЗАМОК С ЗАЩЕЛКОЙ

Каталожный номер:924437.0012

Комплект:2

Примечание:

№ на схеме:18

Наименование:ЗАГЛУШКА,СОЕДИНЕНИЕ

Каталожный номер:923978.0539

Комплект:1

Примечание:

№ на схеме:19

Наименование:ЗАЖИМ,РЕЗИНА

Каталожный номер:95023

Комплект:1

Примечание:

№ на схеме:20

Наименование:ДАТЧИК ТЕМПЕРАТУРЫ

Каталожный номер:920169.015

Комплект:1

Примечание:

№ на схеме:21

Наименование:СЛИВНОЙ КЛАПАН

Каталожный номер:924437.0013

Комплект:3

Примечание:

№ на схеме:22

Наименование:КЛАПАН,ВОДА

Каталожный номер:924437.0014

Комплект:1

Примечание:

№ на схеме:23

Наименование:КРЫШКА,ОТОПЛЕНИЕ, ВЕНТИЛЯЦИЯ И КОНДИЦИОНИРОВАНИЕ ВОЗДУХА

Каталожный номер:924437.0015

Комплект:1

Примечание:

№ на схеме:24

Наименование:ТРУБОПРОВОД,ВОДА

Каталожный номер:924437.0016

Комплект:1

Примечание:

№ на схеме:25

Наименование:НАГРЕВ,БАТАРЕЯ

Каталожный номер:924437.0017

Комплект:1

Примечание:

№ на схеме:26

Наименование:ВОДЯНОЙ ШЛАНГ,РЕЗИНА

Каталожный номер:920897.0003

Комплект:2

Примечание:

№ на схеме:27

Наименование:ИЗОЛЯЦИЯ

Каталожный номер:924437.0019

Комплект:1

Примечание:

№ на схеме:28

Наименование:ФИТИНГ,ТРУБОПРОВОД

Каталожный номер:924437.0020

Комплект:1

Примечание:

№ на схеме:29

Наименование:ШЛАНГОВЫЙ ХОМУТ

Каталожный номер:3244

Комплект:4

Примечание:

№ на схеме:30

Наименование:винт

Каталожный номер:924435.0013

Комплект:14

Примечание:

№ на схеме:31

Наименование:винт

Каталожный номер:924437.0021

Комплект:5

Примечание:

№ на схеме:32

Наименование:винт

Каталожный номер:3067

Комплект:2

Примечание:

№ на схеме:33

Наименование:РАСПРЕДЕЛИТЕЛЬ ВОЗДУХА

Каталожный номер:А60377.0100

Комплект:1

Примечание:

№ на схеме:34

Наименование:КОРПУС ШАРНИР

Каталожный номер:924437.0025

Комплект:1

Примечание:

№ на схеме:35

Наименование:ПЛАСТИНА,БОКОВАЯ ОПОРА

Каталожный номер:924437.0027

Комплект:1

Примечание:

№ на схеме:36

Наименование:РЕЛЕ ДАВЛЕНИЯ

Каталожный номер:920169.021

Комплект:1

Примечание:

№ на схеме:37

Наименование:ЗАЖИМ,РЕЗИНА

Каталожный номер:95047

Комплект:1

Примечание:

№ на схеме:38

Наименование:ПЛАСТИКОВАЯ ЗАГЛУШКА

Каталожный номер:924437.0023

Комплект:1

Примечание:

№ на схеме:39

Наименование:ГАЙКА

Каталожный номер:3051

Комплект:2

Примечание:

№ на схеме:40

Наименование:ВИНТ

Каталожный номер:924437.0026

Комплект:5

Примечание:

№ на схеме:41

Наименование:ШАЙБА

Каталожный номер:98151

Комплект:4

Примечание:

№ на схеме:42

Наименование:КОНТРГАЙКА

Каталожный номер:920076.002

Комплект:2

Примечание:

№ на схеме:43

Наименование:ВИНТ

Каталожный номер:921383.0004

Комплект:4

Примечание:

№ на схеме:44

Наименование:ШЛАНГ

Каталожный номер:922337.0004

Комплект:1

Примечание:

№ на схеме:45

Наименование:ГАЙКА

Каталожный номер:3052

Комплект:1

Примечание:
