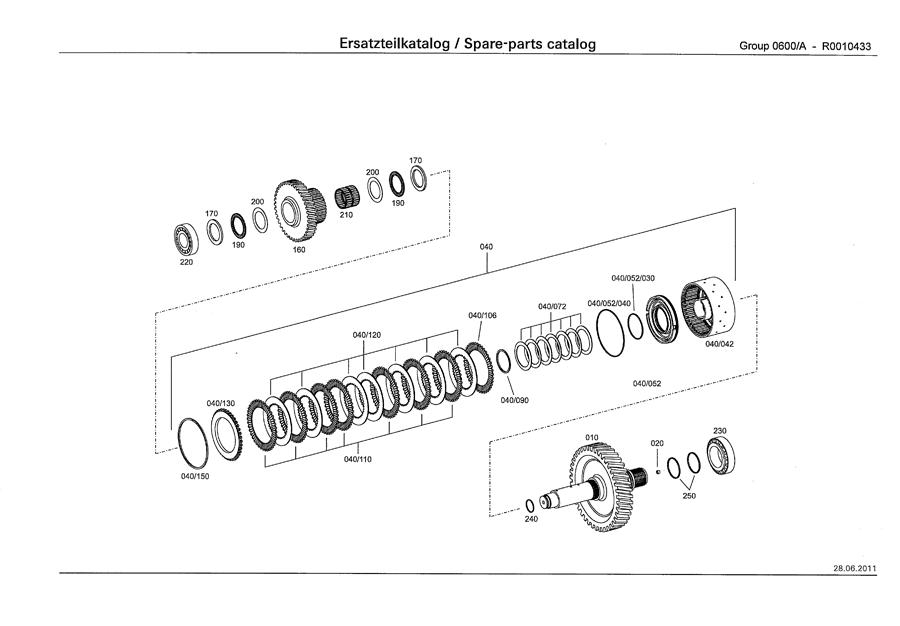

TRANSMISSION (GEARBOX) - (ZF : 3WG-191) - (2nd VERSION)

← TRANSMISSION (GEARBOX) - (ZF : 3WG-191) - (2nd VERSION) TRANSMISSION (GEARBOX) - (ZF : 3WG-191) - (2nd VERSION) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606105

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606104

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606103

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606102

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606101

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606100

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606099

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606098

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606097

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606096

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606095

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606094

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606093

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606092

Комплект:NB

Примечание:

№ на схеме:

Наименование:CIRCLIP

Каталожный номер:606091

Комплект:NB

Примечание:

№ на схеме:10

Наименование:SHAFT (+)

Каталожный номер:618132

Комплект:1

Примечание:

№ на схеме:20

Наименование:PLUG

Каталожный номер:584896

Комплект:1

Примечание:

№ на схеме:30

Наименование:O RING

Каталожный номер:606035

Комплект:1

Примечание:

№ на схеме:40

Наименование:O RING

Каталожный номер:606085

Комплект:1

Примечание:

№ на схеме:40

Наименование:COUPLING (+)

Каталожный номер:618133

Комплект:1

Примечание:

№ на схеме:42

Наименование:DISC CARRIER (+)

Каталожный номер:616598

Комплект:1

Примечание:

№ на схеме:52

Наименование:PISTON

Каталожный номер:606084

Комплект:1

Примечание:

№ на схеме:72

Наименование:SPRING

Каталожный номер:606037

Комплект:7

Примечание:

№ на схеме:106

Наименование:OUTER DISK

Каталожный номер:606086

Комплект:1

Примечание:

№ на схеме:110

Наименование:DISK

Каталожный номер:606087

Комплект:7

Примечание:

№ на схеме:120

Наименование:INNER DISK

Каталожный номер:606088

Комплект:7

Примечание:

№ на схеме:130

Наименование:END SHIM (+)

Каталожный номер:618131

Комплект:1

Примечание:

№ на схеме:150

Наименование:SNAP RING (+)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:160

Наименование:IDLER

Каталожный номер:606132

Комплект:1

Примечание:

№ на схеме:170

Наименование:RUNNING DISC

Каталожный номер:584879

Комплект:2

Примечание:

№ на схеме:190

Наименование:NEEDLE CAGE

Каталожный номер:584880

Комплект:2

Примечание:

№ на схеме:200

Наименование:AXIAL WASHER

Каталожный номер:584881

Комплект:2

Примечание:

№ на схеме:210

Наименование:NEEDLE CAGE

Каталожный номер:584882

Комплект:1

Примечание:

№ на схеме:220

Наименование:TA.ROLLER BEARING (+)

Каталожный номер:618128

Комплект:1

Примечание:

№ на схеме:230

Наименование:TA.ROLLER BEARING (+)

Каталожный номер:518127

Комплект:1

Примечание:

№ на схеме:240

Наименование:PISTON RING

Каталожный номер:584886

Комплект:1

Примечание:

№ на схеме:250

Наименование:PISTON RING

Каталожный номер:606133

Комплект:2

Примечание:
