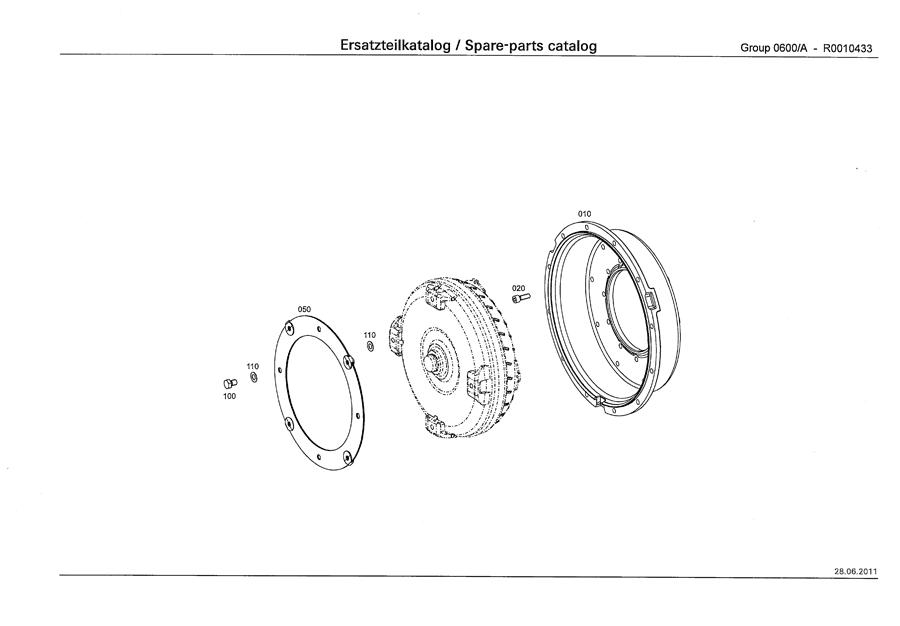

TRANSMISSION (GEARBOX) - (ZF : 3WG-191) - (2nd VERSION)

← GEARBOX CONTROL ENGINE - GEARBOX FITTING (CUMMINS - ZF) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:10

Наименование:SCREW PLUG

Каталожный номер:606028

Комплект:1

Примечание:

№ на схеме:10

Наименование:FRONT HOUSING

Каталожный номер:606009

Комплект:1

Примечание:

№ на схеме:20

Наименование:O RING

Каталожный номер:616591

Комплект:1

Примечание:

№ на схеме:20

Наименование:O RING

Каталожный номер:606029

Комплект:1

Примечание:

№ на схеме:20

Наименование:O RING

Каталожный номер:584860

Комплект:1

Примечание:

№ на схеме:30

Наименование:FRONT HOUSING

Каталожный номер:606010

Комплект:1

Примечание:

№ на схеме:40

Наименование:CYLINDRICAL PIN (+)

Каталожный номер:584855

Комплект:2

Примечание:

№ на схеме:50

Наименование:SCREW

Каталожный номер:200259

Комплект:26

Примечание:

№ на схеме:60

Наименование:FIXING PLATE

Каталожный номер:584840

Комплект:1

Примечание:

№ на схеме:70

Наименование:CAP SCREW (+)

Каталожный номер:618120

Комплект:2

Примечание:

№ на схеме:80

Наименование:SCREEN SHEET (+)

Каталожный номер:616590

Комплект:1

Примечание:

№ на схеме:100

Наименование:SCREW

Каталожный номер:00423

Комплект:2

Примечание:

№ на схеме:120

Наименование:TYPE PLATE (+)

Каталожный номер:584857

Комплект:1

Примечание:

№ на схеме:160

Наименование:PLATE

Каталожный номер:606015

Комплект:1

Примечание:

№ на схеме:390

Наименование:SUCTION TUBE

Каталожный номер:606016

Комплект:1

Примечание:

№ на схеме:395

Наименование:O RING

Каталожный номер:616592

Комплект:1

Примечание:

№ на схеме:400

Наименование:CAP SCREW (+)

Каталожный номер:584853

Комплект:2

Примечание:

№ на схеме:450

Наименование:SCREW PLUG (+)

Каталожный номер:618121

Комплект:1

Примечание:

№ на схеме:620

Наименование:PIPE

Каталожный номер:584851

Комплект:7

Примечание:

№ на схеме:630

Наименование:O RING

Каталожный номер:584852

Комплект:7

Примечание:

№ на схеме:640

Наименование:PIPE

Каталожный номер:606017

Комплект:2

Примечание:

№ на схеме:650

Наименование:O RING

Каталожный номер:606018

Комплект:2

Примечание:

№ на схеме:660

Наименование:PIPE

Каталожный номер:606019

Комплект:1

Примечание:

№ на схеме:670

Наименование:SEALING RING (+)

Каталожный номер:618122

Комплект:4

Примечание:

№ на схеме:680

Наименование:CONNECTION

Каталожный номер:606709

Комплект:2

Примечание:

№ на схеме:690

Наименование:TUBE LINE (+)

Каталожный номер:60G020

Комплект:1

Примечание:

№ на схеме:720

Наименование:PIPE

Каталожный номер:606021

Комплект:1

Примечание:

№ на схеме:750

Наименование:PIPE

Каталожный номер:606022

Комплект:1

Примечание:

№ на схеме:770

Наименование:HOLLOW/UNION SCREW (+)

Каталожный номер:606790

Комплект:2

Примечание:

№ на схеме:780

Наименование:PIPE

Каталожный номер:606023

Комплект:1

Примечание:

№ на схеме:810

Наименование:PLUG

Каталожный номер:584896

Комплект:3

Примечание:

№ на схеме:815

Наименование:HOOK COVER

Каталожный номер:606027

Комплект:3

Примечание:

№ на схеме:831

Наименование:SCREW PLUG (+)

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:840

Наименование:SCREW PLUG (+)

Каталожный номер:618123

Комплект:14

Примечание:

№ на схеме:850

Наименование:SHEET COWLING

Каталожный номер:606030

Комплект:1

Примечание:
