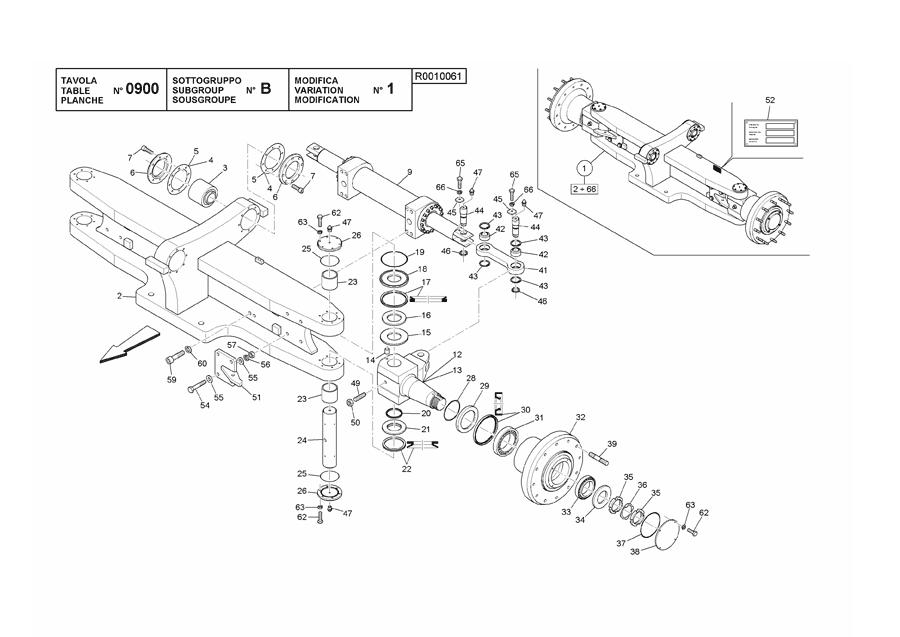

REAR STEERING AXLE (F18 - F20 - F25)

← REAR AXLE AND WHEELS INSTALLATION (F28 - F30 - F32) REAR STEERING AXLE (F28 - F30 - F32) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AXLE ASS.Y (+)

Каталожный номер:598827

Комплект:1

Примечание:

№ на схеме:2

Наименование:AXLE BEAM

Каталожный номер:563709

Комплект:1

Примечание:

№ на схеме:3

Наименование:BALL JOINT

Каталожный номер:563291

Комплект:2

Примечание:

№ на схеме:4

Наименование:SHIM 0,2MM

Каталожный номер:572107

Комплект:A.R.

Примечание:

№ на схеме:5

Наименование:SHIM 0,3MM

Каталожный номер:572108

Комплект:A.R.

Примечание:

№ на схеме:6

Наименование:FLANGE

Каталожный номер:563881

Комплект:4

Примечание:

№ на схеме:7

Наименование:SCREW

Каталожный номер:200142

Комплект:32

Примечание:

№ на схеме:8

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:12

Наименование:R.H. SPINDLE

Каталожный номер:563727

Комплект:1

Примечание:

№ на схеме:13

Наименование:L.H. SPINDLE

Каталожный номер:563726

Комплект:1

Примечание:

№ на схеме:14

Наименование:PIN

Каталожный номер:552224

Комплект:2

Примечание:

№ на схеме:15

Наименование:PIVOT INF. SHIM

Каталожный номер:559574

Комплект:2

Примечание:

№ на схеме:16

Наименование:BEARING BRASS

Каталожный номер:543706

Комплект:2

Примечание:

№ на схеме:17

Наименование:RING

Каталожный номер:543708

Комплект:2

Примечание:

№ на схеме:18

Наименование:PIVOT UPPER SHIM

Каталожный номер:559575

Комплект:2

Примечание:

№ на схеме:19

Наименование:O RING

Каталожный номер:550785

Комплект:2

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:560986

Комплект:2

Примечание:

№ на схеме:21

Наименование:WASHER

Каталожный номер:560987

Комплект:2

Примечание:

№ на схеме:23

Наименование:BEARING BRASS

Каталожный номер:590779

Комплект:4

Примечание:

№ на схеме:24

Наименование:PIN

Каталожный номер:543707

Комплект:2

Примечание:

№ на схеме:25

Наименование:O RING

Каталожный номер:150043

Комплект:4

Примечание:

№ на схеме:26

Наименование:PIVOT PIN COVER

Каталожный номер:559573

Комплект:4

Примечание:

№ на схеме:28

Наименование:O RING

Каталожный номер:531107

Комплект:2

Примечание:

№ на схеме:29

Наименование:RING

Каталожный номер:533013

Комплект:2

Примечание:

№ на схеме:30

Наименование:SEAL RING

Каталожный номер:531105

Комплект:2

Примечание:

№ на схеме:31

Наименование:NEEDLE BEARING

Каталожный номер:531024

Комплект:2

Примечание:

№ на схеме:32

Наименование:REAR WHEEL HUB

Каталожный номер:532439

Комплект:2

Примечание:

№ на схеме:33

Наименование:NEEDLE BEARING

Каталожный номер:531099

Комплект:2

Примечание:

№ на схеме:34

Наименование:LOCK RING

Каталожный номер:533015

Комплект:2

Примечание:

№ на схеме:35

Наименование:LOCKING SPANNER NUT

Каталожный номер:531108

Комплект:4

Примечание:

№ на схеме:36

Наименование:LOCK WASHER

Каталожный номер:531109

Комплект:2

Примечание:

№ на схеме:37

Наименование:O RING

Каталожный номер:521366

Комплект:2

Примечание:

№ на схеме:38

Наименование:COVER Part#533009 replaced by 622825, price:

Каталожный номер:533009

Комплект:2

Примечание:

№ на схеме:39

Наименование:WHEEL STUD

Каталожный номер:530010

Комплект:24

Примечание:

№ на схеме:41

Наименование:LINK LEVER

Каталожный номер:563728

Комплект:2

Примечание:

№ на схеме:42

Наименование:BALL JOINT

Каталожный номер:100539

Комплект:4

Примечание:

№ на схеме:43

Наименование:CIRCLIP

Каталожный номер:531104

Комплект:8

Примечание:

№ на схеме:44

Наименование:PIN

Каталожный номер:538440

Комплект:4

Примечание:

№ на схеме:45

Наименование:LOCKING PLATE

Каталожный номер:537255

Комплект:4

Примечание:

№ на схеме:46

Наименование:SPANNER NUT

Каталожный номер:100073

Комплект:4

Примечание:

№ на схеме:47

Наименование:GREASE NIPPLE

Каталожный номер:521843

Комплект:8

Примечание:

№ на схеме:49

Наименование:DOWEL

Каталожный номер:200518

Комплект:2

Примечание:

№ на схеме:50

Наименование:NUT

Каталожный номер:00554

Комплект:2

Примечание:

№ на схеме:51

Наименование:LOCKING PLATE

Каталожный номер:564428

Комплект:2

Примечание:

№ на схеме:52

Наименование:DATA PLATE

Каталожный номер:569075

Комплект:1

Примечание:

№ на схеме:54

Наименование:SCREW

Каталожный номер:200107

Комплект:8

Примечание:

№ на схеме:55

Наименование:FLAT WASHER

Каталожный номер:00716

Комплект:16

Примечание:

№ на схеме:56

Наименование:RIBBED LOCK WASHER

Каталожный номер:601143

Комплект:8

Примечание:

№ на схеме:57

Наименование:NUT

Каталожный номер:00552

Комплект:8

Примечание:

№ на схеме:59

Наименование:SCREW

Каталожный номер:200320

Комплект:8

Примечание:

№ на схеме:62

Наименование:SCREW

Каталожный номер:00098

Комплект:32

Примечание:

№ на схеме:63

Наименование:RIBBED LOCK WASHER

Каталожный номер:601137

Комплект:32

Примечание:

№ на схеме:65

Наименование:SCREW

Каталожный номер:00481

Комплект:4

Примечание:

№ на схеме:66

Наименование:RIBBED LOCK WASHER

Каталожный номер:601139

Комплект:4

Примечание:
