LIFTING MAST INSTALLATION (F28 - F30 - F32)

LIFTING MAST INSTALLATION (F28 - F30 - F32)

← LIFTING MAST INSTALLATION (F25) TILT CYLINDER (F18 - F20) →

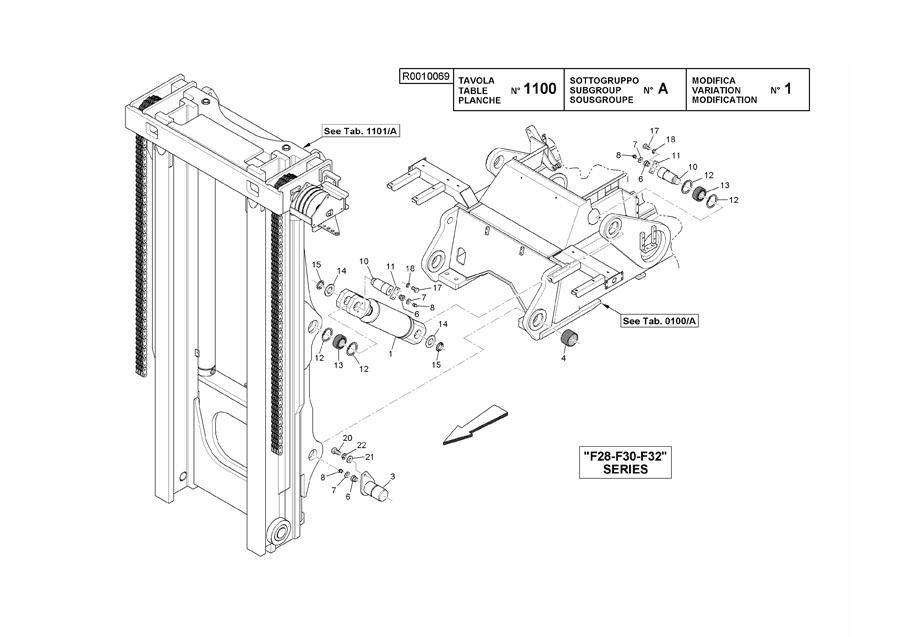

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:TILT CYLINDER ASS.Y (+)
Каталожный номер:
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:PIN
Каталожный номер:597203
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:BUSHING
Каталожный номер:597540
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:CONNECTION
Каталожный номер:050726
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:LUBRICATOR 90°
Каталожный номер:100345
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:PIN (+)
Каталожный номер:597204
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:LOCKING PLATE
Каталожный номер:530212
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:CIRCLIP
Каталожный номер:551706
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:BALL JOINT
Каталожный номер:597808
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:FLAT WASHER
Каталожный номер:597539
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:SPANNER NUT
Каталожный номер:539170
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:SCREW
Каталожный номер:00478
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:RIBBED LOCK WASHER
Каталожный номер:601139
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:SCREW
Каталожный номер:200001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:FLAT WASHER
Каталожный номер:00716
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:RIBBED LOCK WASHER
Каталожный номер:601143
Комплект:2
Примечание:
