LIFTING MAST - Version DUPLEX (F28 - F30 - F32)

← LIFTING MAST - Version DUPLEX (F25) LIFTING MAST - Version TRIPLEX GAL H=6000 (F32) →

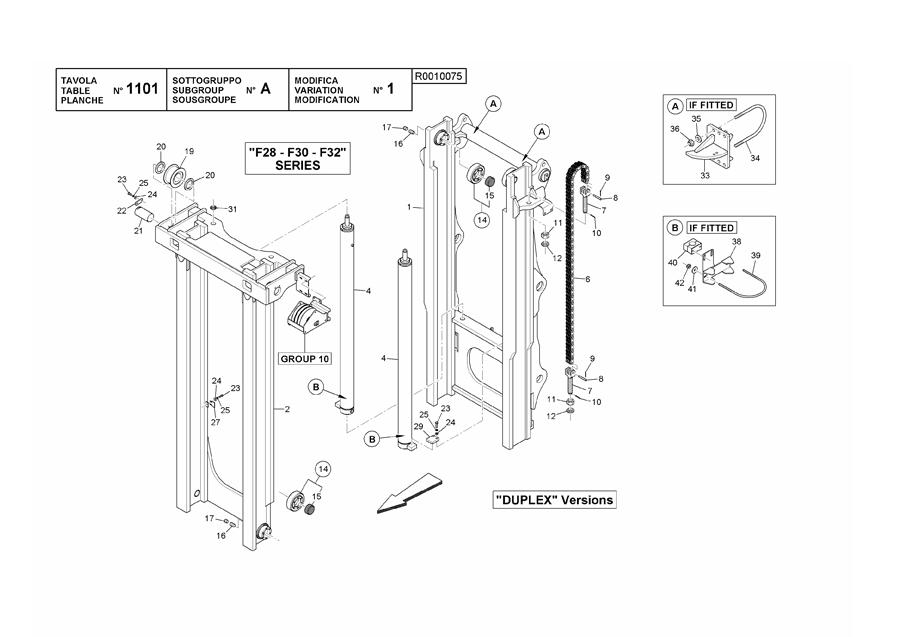

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:601915

Комплект:1

Примечание:

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:601908

Комплект:1

Примечание:

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:601903

Комплект:1

Примечание:

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:601900

Комплект:1

Примечание:

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:601876

Комплект:1

Примечание:

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:598318

Комплект:1

Примечание:

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:601898

Комплект:1

Примечание:

№ на схеме:1

Наименование:OUTER MAST ASS.Y (+)

Каталожный номер:601877

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:601914

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:601907

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:601901

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:601899

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:601875

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:598317

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:601897

Комплект:1

Примечание:

№ на схеме:2

Наименование:INNER MAST ASS.Y (+)

Каталожный номер:601874

Комплект:1

Примечание:

№ на схеме:3

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN

Каталожный номер:595235

Комплект:2

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN

Каталожный номер:548281

Комплект:2

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN (+)

Каталожный номер:595233

Комплект:2

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN (+)

Каталожный номер:595232

Комплект:2

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN

Каталожный номер:595231

Комплект:2

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN

Каталожный номер:595230

Комплект:2

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN

Каталожный номер:541241

Комплект:2

Примечание:

№ на схеме:6

Наименование:LIFTING CHAIN (+)

Каталожный номер:595228

Комплект:2

Примечание:

№ на схеме:7

Наименование:CHAIN TIGHTENER

Каталожный номер:547150

Комплект:4

Примечание:

№ на схеме:8

Наименование:PIN

Каталожный номер:545563

Комплект:4

Примечание:

№ на схеме:9

Наименование:COTTER PIN

Каталожный номер:00867

Комплект:4

Примечание:

№ на схеме:10

Наименование:COTTER PIN

Каталожный номер:00855

Комплект:4

Примечание:

№ на схеме:11

Наименование:NUT

Каталожный номер:00569

Комплект:4

Примечание:

№ на схеме:12

Наименование:NUT

Каталожный номер:00592

Комплект:4

Примечание:

№ на схеме:14

Наименование:ROLLER ASS.Y

Каталожный номер:595237

Комплект:4

Примечание:

№ на схеме:15

Наименование:SHOE

Каталожный номер:607093

Комплект:4

Примечание:

№ на схеме:16

Наименование:DOWEL

Каталожный номер:200679

Комплект:8

Примечание:

№ на схеме:17

Наименование:DOWEL

Каталожный номер:200678

Комплект:8

Примечание:

№ на схеме:19

Наименование:PULLEY ASS.Y

Каталожный номер:538284

Комплект:2

Примечание:

№ на схеме:20

Наименование:SPACER

Каталожный номер:544248

Комплект:4

Примечание:

№ на схеме:21

Наименование:PIN

Каталожный номер:597191

Комплект:2

Примечание:

№ на схеме:22

Наименование:LOCKING PLATE

Каталожный номер:538376

Комплект:2

Примечание:

№ на схеме:23

Наименование:SCREW

Каталожный номер:00314

Комплект:10

Примечание:

№ на схеме:24

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:10

Примечание:

№ на схеме:25

Наименование:RIBBED LOCK WASHER

Каталожный номер:601138

Комплект:10

Примечание:

№ на схеме:27

Наименование:STRIKER PLATE

Каталожный номер:598792

Комплект:1

Примечание:

№ на схеме:29

Наименование:PLAQUE (+)

Каталожный номер:601942

Комплект:2

Примечание:

№ на схеме:31

Наименование:SPANNER NUT

Каталожный номер:100069

Комплект:2

Примечание:

№ на схеме:33

Наименование:BRACKET ASS.Y (+)

Каталожный номер:601715

Комплект:2

Примечание:

№ на схеме:34

Наименование:ROD (+)

Каталожный номер:601722

Комплект:6

Примечание:

№ на схеме:35

Наименование:FLAT WASHER

Каталожный номер:00722

Комплект:12

Примечание:

№ на схеме:36

Наименование:SELF LOCKING NUT

Каталожный номер:00609

Комплект:12

Примечание:

№ на схеме:38

Наименование:BRACKET

Каталожный номер:604859

Комплект:2

Примечание:

№ на схеме:39

Наименование:BAND

Каталожный номер:502255

Комплект:2

Примечание:

№ на схеме:40

Наименование:COLLAR ASS.Y

Каталожный номер:101423

Комплект:2

Примечание:

№ на схеме:41

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:4

Примечание:

№ на схеме:42

Наименование:SELF LOCKING NUT

Каталожный номер:00602

Комплект:4

Примечание:
