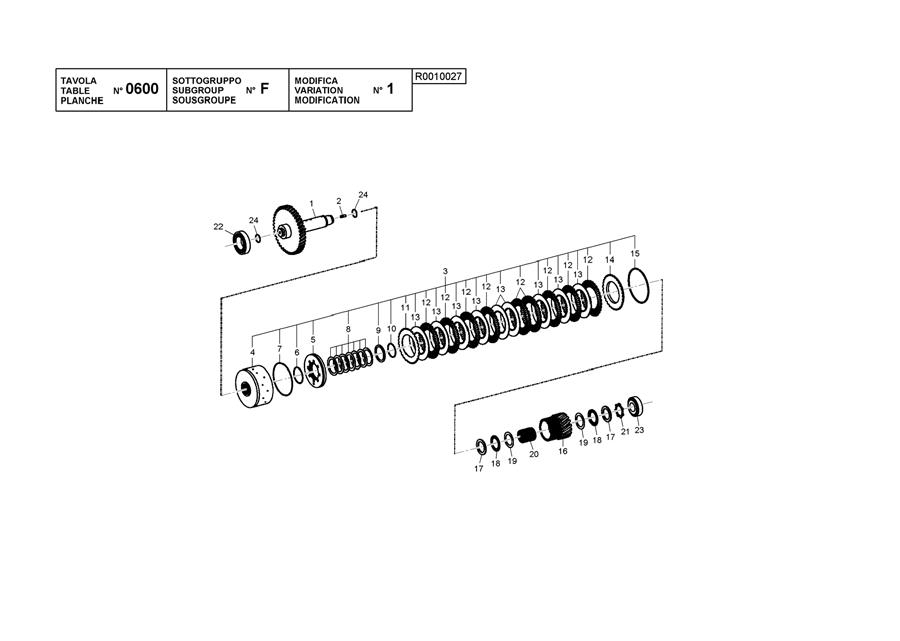

GEARBOX - 1st SPEED CLUTCH GROUP

← GEARBOX - OIL PIPES GEARBOX - 2nd SPEED CLUTCH GROUP →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:SHAFT

Каталожный номер:606031

Комплект:1

Примечание:

№ на схеме:2

Наименование:STUD (+)

Каталожный номер:584877

Комплект:1

Примечание:

№ на схеме:3

Наименование:CLUTCH ASS.Y

Каталожный номер:606032

Комплект:1

Примечание:

№ на схеме:4

Наименование:DISKS HOLDER

Каталожный номер:606033

Комплект:1

Примечание:

№ на схеме:5

Наименование:PISTON

Каталожный номер:606034

Комплект:1

Примечание:

№ на схеме:6

Наименование:O RING

Каталожный номер:606035

Комплект:1

Примечание:

№ на схеме:7

Наименование:O RING

Каталожный номер:606036

Комплект:1

Примечание:

№ на схеме:8

Наименование:SPRING

Каталожный номер:606037

Комплект:

Примечание:

№ на схеме:9

Наименование:RING

Каталожный номер:606038

Комплект:1

Примечание:

№ на схеме:10

Наименование:CIRCLIP

Каталожный номер:606039

Комплект:1

Примечание:

№ на схеме:11

Наименование:DISK

Каталожный номер:606040

Комплект:1

Примечание:

№ на схеме:12

Наименование:DISK

Каталожный номер:606041

Комплект:9

Примечание:

№ на схеме:13

Наименование:INNER DISK

Каталожный номер:606055

Комплект:9

Примечание:

№ на схеме:14

Наименование:TRAILING DISK

Каталожный номер:606056

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606071

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606070

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606069

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606068

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606067

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606066

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606065

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606064

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606063

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606062

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606061

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606060

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606059

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606058

Комплект:1

Примечание:

№ на схеме:15

Наименование:CIRCLIP

Каталожный номер:606057

Комплект:1

Примечание:

№ на схеме:16

Наименование:IDLER

Каталожный номер:606072

Комплект:1

Примечание:

№ на схеме:17

Наименование:RUNNING DISC

Каталожный номер:584879

Комплект:2

Примечание:

№ на схеме:18

Наименование:NEEDLE CAGE

Каталожный номер:584880

Комплект:2

Примечание:

№ на схеме:19

Наименование:AXIAL WASHER

Каталожный номер:584881

Комплект:2

Примечание:

№ на схеме:20

Наименование:NEEDLE CAGE

Каталожный номер:606073

Комплект:1

Примечание:

№ на схеме:21

Наименование:RETAINING RING

Каталожный номер:584884

Комплект:1

Примечание:

№ на схеме:22

Наименование:ROLLER BEARING

Каталожный номер:606074

Комплект:1

Примечание:

№ на схеме:23

Наименование:ROLLER BEARING

Каталожный номер:606075

Комплект:1

Примечание:

№ на схеме:24

Наименование:PISTON RING

Каталожный номер:584886

Комплект:2

Примечание:
