ENGINE INSTALLATION

← ENGINE - FLYWHEEL ENGINE AIR INTAKE →

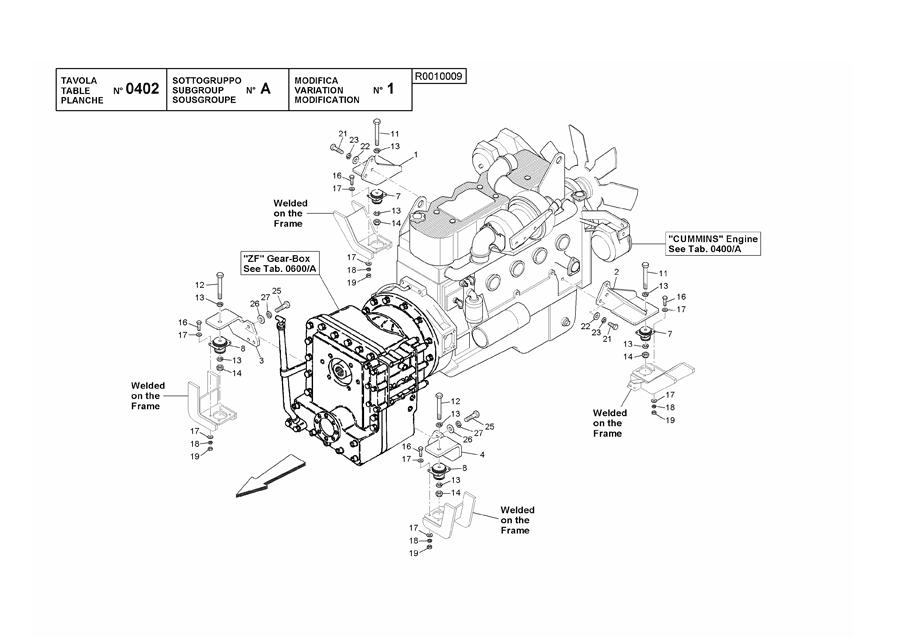

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:L.H. FRONT SUPPORT

Каталожный номер:596907

Комплект:1

Примечание:

№ на схеме:2

Наименование:R.H. FRONT SUPPORT

Каталожный номер:596908

Комплект:1

Примечание:

№ на схеме:3

Наименование:GEARBOX L.H. SUPPORT

Каталожный номер:596930

Комплект:1

Примечание:

№ на схеме:4

Наименование:GEARBOX R.H. SUPPORT

Каталожный номер:596932

Комплект:1

Примечание:

№ на схеме:5

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:7

Наименование:RUBBER PAD

Каталожный номер:530917

Комплект:2

Примечание:

№ на схеме:8

Наименование:RUBBER PAD

Каталожный номер:586420

Комплект:2

Примечание:

№ на схеме:11

Наименование:SCREW

Каталожный номер:200073

Комплект:2

Примечание:

№ на схеме:12

Наименование:SCREW

Каталожный номер:200077

Комплект:2

Примечание:

№ на схеме:13

Наименование:RIBBED LOCK WASHER

Каталожный номер:601141

Комплект:8

Примечание:

№ на схеме:14

Наименование:SELF LOCKING NUT

Каталожный номер:00610

Комплект:4

Примечание:

№ на схеме:16

Наименование:SCREW

Каталожный номер:00091

Комплект:16

Примечание:

№ на схеме:17

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:32

Примечание:

№ на схеме:18

Наименование:RIBBED LOCK WASHER

Каталожный номер:601138

Комплект:16

Примечание:

№ на схеме:19

Наименование:NUT

Каталожный номер:00519

Комплект:16

Примечание:

№ на схеме:21

Наименование:SCREW

Каталожный номер:00482

Комплект:6

Примечание:

№ на схеме:22

Наименование:FLAT WASHER

Каталожный номер:00726

Комплект:6

Примечание:

№ на схеме:23

Наименование:RIBBED LOCK WASHER

Каталожный номер:601139

Комплект:6

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:200401

Комплект:6

Примечание:

№ на схеме:26

Наименование:FLAT WASHER

Каталожный номер:00716

Комплект:6

Примечание:

№ на схеме:27

Наименование:RIBBED LOCK WASHER

Каталожный номер:601143

Комплект:6

Примечание:
