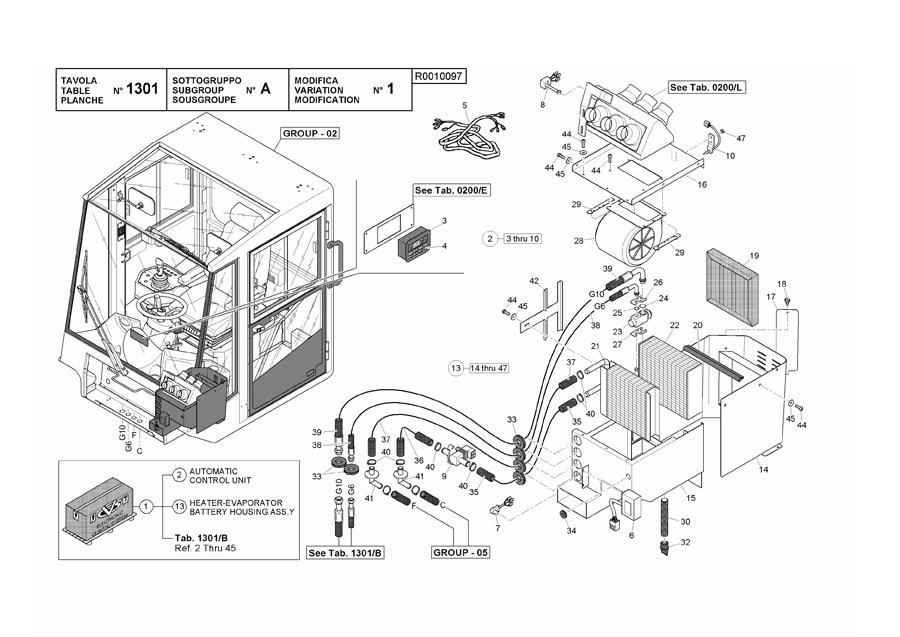

ELECTRONIC CLIMATE SYSTEM (CAB)

← HEATER SYSTEM (CAB) ELECTRONIC CLIMATE SYSTEM (FRAME) - (CUMMINS) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CONDITIONING UNIT SET ASS.Y

Каталожный номер:604860

Комплект:1

Примечание:

№ на схеме:2

Наименование:AUTOMATION CONTROL UNIT SET

Каталожный номер:581091

Комплект:1

Примечание:

№ на схеме:3

Наименование:AUTOMATION CONTROL UNIT

Каталожный номер:581084

Комплект:1

Примечание:

№ на схеме:4

Наименование:SENSOR Part#581089 replaced by 581084, price:355.000

Каталожный номер:581089

Комплект:1

Примечание:

№ на схеме:5

Наименование:ELECTRIC WIRING HARNESS

Каталожный номер:593944

Комплект:1

Примечание:

№ на схеме:6

Наименование:ELECTRONIC REGULATOR

Каталожный номер:581083

Комплект:1

Примечание:

№ на схеме:7

Наименование:SENSOR

Каталожный номер:581088

Комплект:1

Примечание:

№ на схеме:8

Наименование:SENSOR

Каталожный номер:581087

Комплект:1

Примечание:

№ на схеме:9

Наименование:WATER VALVE

Каталожный номер:581090

Комплект:1

Примечание:

№ на схеме:10

Наименование:FROST SENSOR

Каталожный номер:581086

Комплект:1

Примечание:

№ на схеме:11

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:13

Наименование:BATTERY HOUSING ASS.Y (+)

Каталожный номер:600138

Комплект:

Примечание:

№ на схеме:14

Наименование:CARTER

Каталожный номер:600116

Комплект:1

Примечание:

№ на схеме:15

Наименование:BATTERY HOUSING

Каталожный номер:600117

Комплект:1

Примечание:

№ на схеме:16

Наименование:COVER

Каталожный номер:600118

Комплект:1

Примечание:

№ на схеме:17

Наименование:HOOK LID

Каталожный номер:600119

Комплект:1

Примечание:

№ на схеме:18

Наименование:HOOK KNOB

Каталожный номер:600120

Комплект:1

Примечание:

№ на схеме:19

Наименование:COMPARTMENT FILTER

Каталожный номер:600121

Комплект:1

Примечание:

№ на схеме:20

Наименование:GASKET

Каталожный номер:600122

Комплект:1

Примечание:

№ на схеме:21

Наименование:HEATER BATTERY

Каталожный номер:600123

Комплект:1

Примечание:

№ на схеме:22

Наименование:EVAPORATOR BATTERY

Каталожный номер:600124

Комплект:1

Примечание:

№ на схеме:23

Наименование:EVAPORATOR VALVE

Каталожный номер:600125

Комплект:1

Примечание:

№ на схеме:24

Наименование:O RING

Каталожный номер:540581

Комплект:1

Примечание:

№ на схеме:25

Наименование:O RING

Каталожный номер:540580

Комплект:1

Примечание:

№ на схеме:26

Наименование:PIPES FIXING FLANGE

Каталожный номер:600126

Комплект:1

Примечание:

№ на схеме:27

Наименование:VALVE FIXING FLANGE

Каталожный номер:600127

Комплект:1

Примечание:

№ на схеме:28

Наименование:A/C FAN MOTOR ASS.Y

Каталожный номер:600128

Комплект:1

Примечание:

№ на схеме:29

Наименование:MOTOR FIXING BRACKET

Каталожный номер:600129

Комплект:2

Примечание:

№ на схеме:30

Наименование:PIPE

Каталожный номер:600130

Комплект:1

Примечание:

№ на схеме:32

Наименование:WATER DIFFUSER

Каталожный номер:581081

Комплект:1

Примечание:

№ на схеме:33

Наименование:PROTECTION

Каталожный номер:536552

Комплект:6

Примечание:

№ на схеме:34

Наименование:RUBBER PROTECTION

Каталожный номер:581170

Комплект:1

Примечание:

№ на схеме:35

Наименование:HOSE

Каталожный номер:600131

Комплект:1

Примечание:

№ на схеме:36

Наименование:HOSE

Каталожный номер:600132

Комплект:1

Примечание:

№ на схеме:37

Наименование:HOSE

Каталожный номер:600133

Комплект:1

Примечание:

№ на схеме:38

Наименование:HOSE-G6

Каталожный номер:600134

Комплект:1

Примечание:

№ на схеме:39

Наименование:HOSE-G10

Каталожный номер:600135

Комплект:1

Примечание:

№ на схеме:40

Наименование:STRAP

Каталожный номер:100238

Комплект:6

Примечание:

№ на схеме:41

Наименование:CONNECTION 45°

Каталожный номер:600136

Комплект:2

Примечание:

№ на схеме:42

Наименование:BATTERIES LOCKING BRACKET

Каталожный номер:600137

Комплект:1

Примечание:

№ на схеме:44

Наименование:SCREW

Каталожный номер:200539

Комплект:14

Примечание:

№ на схеме:45

Наименование:FLAT WASHER

Каталожный номер:00824

Комплект:10

Примечание:

№ на схеме:47

Наименование:NUT

Каталожный номер:00500

Комплект:1

Примечание:
