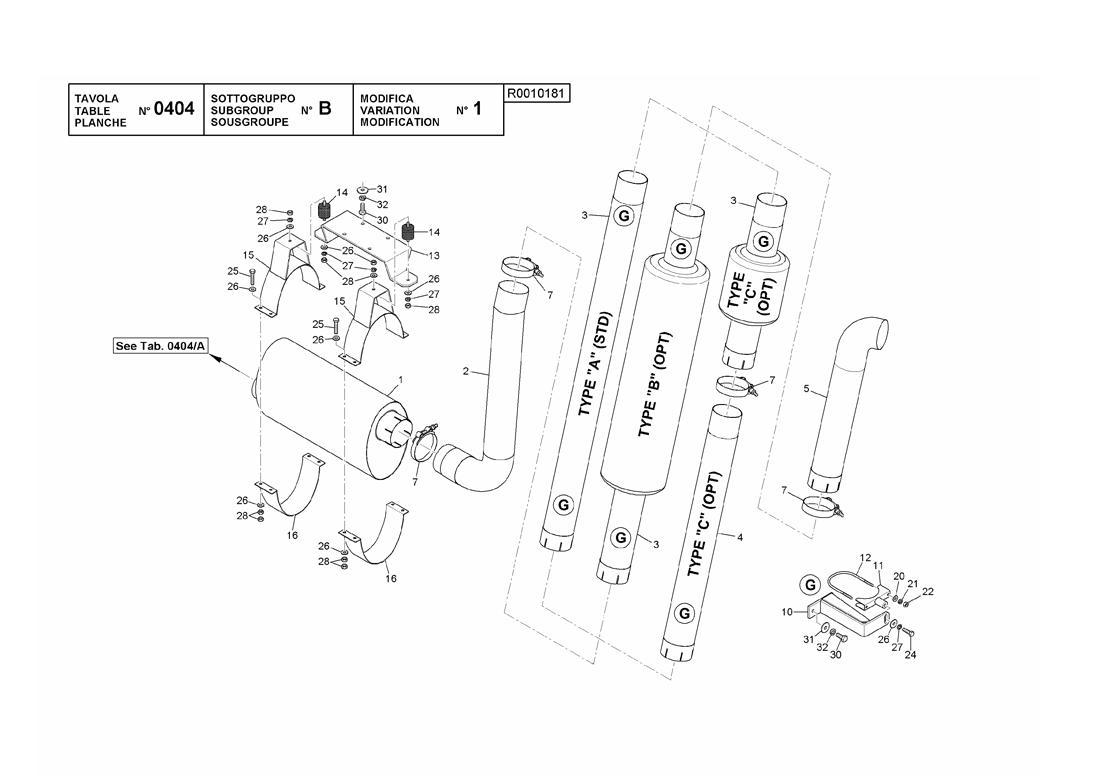

ENGINE EXHAUST - OUTSIDE GROUP

← ENGINE EXHAUST (CUMMINS QSM11-T3) ENGINE -FRAME ENGINE FUEL SYSTEM (CUMMINS QSM11-T3) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:EXHAUST SILENCER

Каталожный номер:545939

Комплект:1

Примечание:

№ на схеме:2

Наименование:EXHAUST PIPE

Каталожный номер:555059

Комплект:1

Примечание:

№ на схеме:3

Наименование:SPARK ARRESTER (+)

Каталожный номер:585606

Комплект:1

Примечание:

№ на схеме:3

Наименование:EXHAUST SILENCER

Каталожный номер:566235

Комплект:1

Примечание:

№ на схеме:3

Наименование:PIPE

Каталожный номер:555063

Комплект:1

Примечание:

№ на схеме:4

Наименование:PIPE (+)

Каталожный номер:585607

Комплект:1

Примечание:

№ на схеме:5

Наименование:PIPE

Каталожный номер:555067

Комплект:1

Примечание:

№ на схеме:6

Наименование:(+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:7

Наименование:STRAP

Каталожный номер:100486

Комплект:4

Примечание:

№ на схеме:10

Наименование:SUPPORT

Каталожный номер:554992

Комплект:2

Примечание:

№ на схеме:11

Наименование:BRACKET

Каталожный номер:555109

Комплект:2

Примечание:

№ на схеме:12

Наименование:BAND

Каталожный номер:531153

Комплект:2

Примечание:

№ на схеме:13

Наименование:SILENCER SUPPORT

Каталожный номер:557731

Комплект:1

Примечание:

№ на схеме:14

Наименование:SILENTBLOCK

Каталожный номер:512403

Комплект:2

Примечание:

№ на схеме:15

Наименование:UPPER BAND

Каталожный номер:555101

Комплект:2

Примечание:

№ на схеме:16

Наименование:LOWER BAND

Каталожный номер:555104

Комплект:2

Примечание:

№ на схеме:20

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:4

Примечание:

№ на схеме:21

Наименование:RIBBED LOCK WASHER

Каталожный номер:601137

Комплект:4

Примечание:

№ на схеме:22

Наименование:NUT

Каталожный номер:00520

Комплект:4

Примечание:

№ на схеме:24

Наименование:SCREW

Каталожный номер:00091

Комплект:2

Примечание:

№ на схеме:25

Наименование:SCREW

Каталожный номер:00147

Комплект:8

Примечание:

№ на схеме:26

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:22

Примечание:

№ на схеме:27

Наименование:RIBBED LOCK WASHER

Каталожный номер:601138

Комплект:6

Примечание:

№ на схеме:28

Наименование:NUT

Каталожный номер:00519

Комплект:20

Примечание:

№ на схеме:30

Наименование:SCREW

Каталожный номер:00481

Комплект:6

Примечание:

№ на схеме:31

Наименование:FLAT WASHER

Каталожный номер:00807

Комплект:6

Примечание:

№ на схеме:32

Наименование:RIBBED LOCK WASHER

Каталожный номер:601139

Комплект:6

Примечание:
