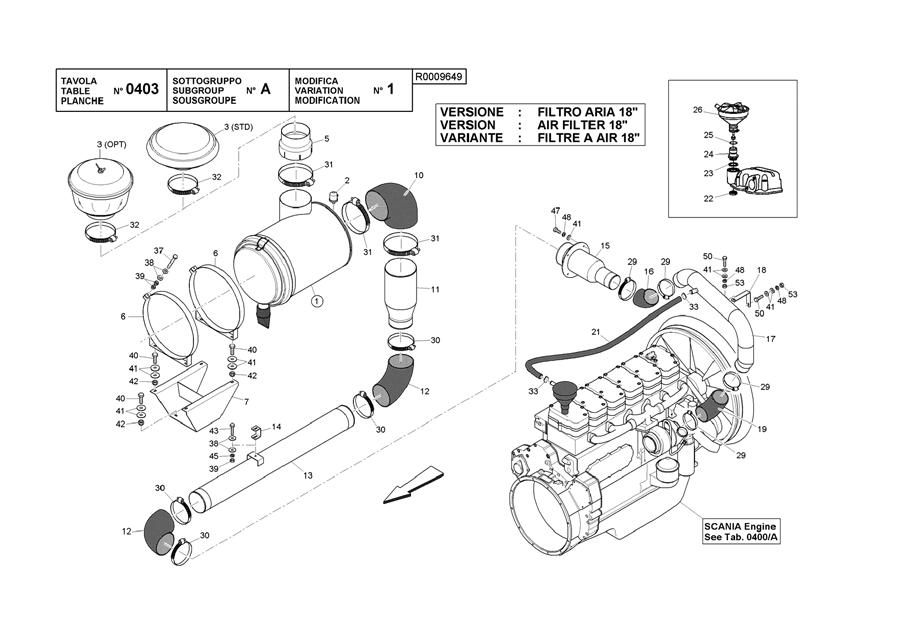

ENGINE AIR INTAKE (SCANIA DI12)

← ENGINE AIR INTAKE (SCANIA) ENGINE EXHAUST (SCANIA) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER ASS.Y (+)

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELECTRIC SIGNALLING

Каталожный номер:514170

Комплект:1

Примечание:

№ на схеме:2

Наименование:VISUAL SIGNALLING

Каталожный номер:101841

Комплект:1

Примечание:

№ на схеме:3

Наименование:AIR PREFILTER

Каталожный номер:567112

Комплект:1

Примечание:

№ на схеме:3

Наименование:AIR PREFILTER

Каталожный номер:518812

Комплект:1

Примечание:

№ на схеме:5

Наименование:CONNECTION

Каталожный номер:567103

Комплект:1

Примечание:

№ на схеме:6

Наименование:BAND

Каталожный номер:567100

Комплект:2

Примечание:

№ на схеме:7

Наименование:SPACER,OIL FILTER Part#567090 replaced by 621506, price:90.880

Каталожный номер:567090

Комплект:1

Примечание:

№ на схеме:10

Наименование:HOSE 90°

Каталожный номер:567114

Комплект:1

Примечание:

№ на схеме:11

Наименование:AIR SUCTION TUBE

Каталожный номер:567093

Комплект:1

Примечание:

№ на схеме:12

Наименование:HOSE 90°

Каталожный номер:100734

Комплект:2

Примечание:

№ на схеме:13

Наименование:AIR SUCTION TUBE

Каталожный номер:555211

Комплект:1

Примечание:

№ на схеме:14

Наименование:SUPPORT

Каталожный номер:562040

Комплект:1

Примечание:

№ на схеме:15

Наименование:PIPE

Каталожный номер:572860

Комплект:1

Примечание:

№ на схеме:16

Наименование:HOSE 45°

Каталожный номер:575859

Комплект:1

Примечание:

№ на схеме:17

Наименование:SUCTION TUBE

Каталожный номер:575863

Комплект:1

Примечание:

№ на схеме:18

Наименование:BRACKET

Каталожный номер:577987

Комплект:1

Примечание:

№ на схеме:19

Наименование:HOSE (+)

Каталожный номер:575169

Комплект:1

Примечание:

№ на схеме:21

Наименование:HOSE

Каталожный номер:579418

Комплект:1

Примечание:

№ на схеме:22

Наименование:SPANNER NUT

Каталожный номер:579421

Комплект:1

Примечание:

№ на схеме:23

Наименование:GASKET

Каталожный номер:579422

Комплект:1

Примечание:

№ на схеме:24

Наименование:CONNECTION

Каталожный номер:579420

Комплект:1

Примечание:

№ на схеме:25

Наименование:O RING

Каталожный номер:100190

Комплект:1

Примечание:

№ на схеме:26

Наименование:VALVE

Каталожный номер:579419

Комплект:1

Примечание:

№ на схеме:29

Наименование:STRAP

Каталожный номер:100230

Комплект:4

Примечание:

№ на схеме:30

Наименование:STRAP

Каталожный номер:100227

Комплект:4

Примечание:

№ на схеме:31

Наименование:STRAP

Каталожный номер:520236

Комплект:3

Примечание:

№ на схеме:32

Наименование:STRAP

Каталожный номер:102086

Комплект:1

Примечание:

№ на схеме:33

Наименование:STRAP

Каталожный номер:100240

Комплект:2

Примечание:

№ на схеме:37

Наименование:SCREW

Каталожный номер:200011

Комплект:2

Примечание:

№ на схеме:38

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:6

Примечание:

№ на схеме:39

Наименование:NUT

Каталожный номер:00520

Комплект:5

Примечание:

№ на схеме:40

Наименование:SCREW

Каталожный номер:00187

Комплект:8

Примечание:

№ на схеме:41

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:24

Примечание:

№ на схеме:42

Наименование:SELF LOCKING NUT

Каталожный номер:00603

Комплект:8

Примечание:

№ на схеме:43

Наименование:SCREW

Каталожный номер:00469

Комплект:1

Примечание:

№ на схеме:45

Наименование:RIBBED LOCK WASHER

Каталожный номер:601137

Комплект:1

Примечание:

№ на схеме:47

Наименование:SCREW

Каталожный номер:00089

Комплект:4

Примечание:

№ на схеме:48

Наименование:RIBBED LOCK WASHER

Каталожный номер:601138

Комплект:6

Примечание:

№ на схеме:50

Наименование:SCREW

Каталожный номер:00091

Комплект:2

Примечание:

№ на схеме:53

Наименование:NUT

Каталожный номер:00519

Комплект:2

Примечание:
