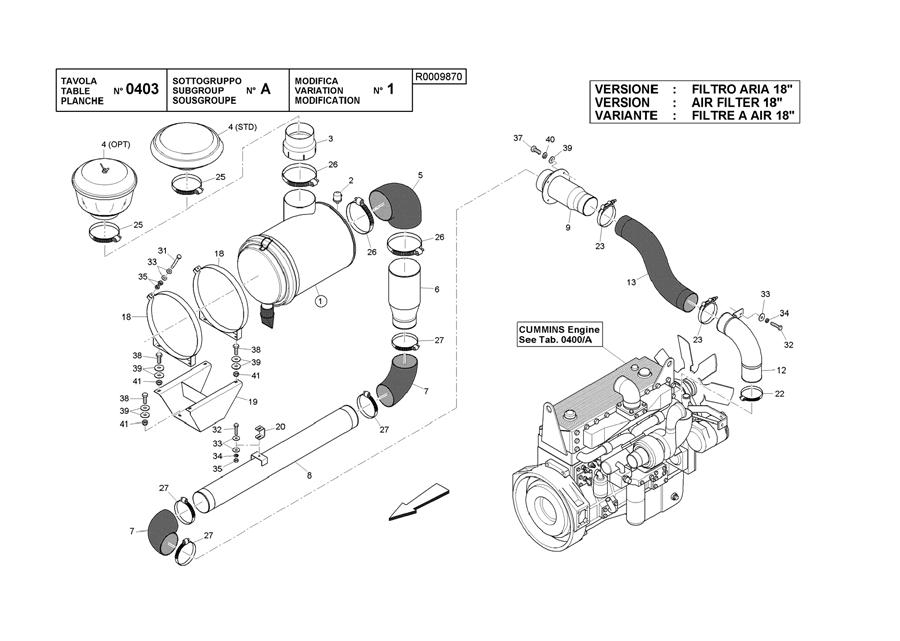

ENGINE AIR INTAKE (CUMMINS QSM11-T3)

← ENGINE (CUMMINS QSM11-T3) ENGINE AIR INTAKE - AIR CLEANER →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:AIR CLEANER ASS.Y (+)

Каталожный номер:

Комплект:

Примечание:

№ на схеме:2

Наименование:VISUAL SIGNALLING

Каталожный номер:101841

Комплект:1

Примечание:

№ на схеме:2

Наименование:ELECTRIC SIGNALLING

Каталожный номер:514170

Комплект:1

Примечание:

№ на схеме:3

Наименование:CONNECTION

Каталожный номер:567103

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR PREFILTER

Каталожный номер:567112

Комплект:1

Примечание:

№ на схеме:4

Наименование:AIR PREFILTER

Каталожный номер:518812

Комплект:1

Примечание:

№ на схеме:5

Наименование:HOSE 90°

Каталожный номер:567114

Комплект:1

Примечание:

№ на схеме:6

Наименование:AIR SUCTION TUBE

Каталожный номер:567093

Комплект:1

Примечание:

№ на схеме:7

Наименование:HOSE 90°

Каталожный номер:100734

Комплект:2

Примечание:

№ на схеме:8

Наименование:AIR SUCTION TUBE

Каталожный номер:555211

Комплект:1

Примечание:

№ на схеме:9

Наименование:PIPE

Каталожный номер:596947

Комплект:1

Примечание:

№ на схеме:12

Наименование:AIR SUCTION TUBE

Каталожный номер:596979

Комплект:1

Примечание:

№ на схеме:13

Наименование:HOSE

Каталожный номер:598529

Комплект:1

Примечание:

№ на схеме:18

Наименование:BAND

Каталожный номер:567100

Комплект:2

Примечание:

№ на схеме:19

Наименование:SPACER,OIL FILTER Part#567090 replaced by 621506, price:90.880

Каталожный номер:567090

Комплект:1

Примечание:

№ на схеме:20

Наименование:SUPPORT

Каталожный номер:562040

Комплект:1

Примечание:

№ на схеме:22

Наименование:STRAP

Каталожный номер:100230

Комплект:1

Примечание:

№ на схеме:23

Наименование:STRAP

Каталожный номер:100487

Комплект:1

Примечание:

№ на схеме:25

Наименование:STRAP

Каталожный номер:102086

Комплект:1

Примечание:

№ на схеме:26

Наименование:STRAP

Каталожный номер:520236

Комплект:3

Примечание:

№ на схеме:27

Наименование:STRAP

Каталожный номер:100227

Комплект:4

Примечание:

№ на схеме:31

Наименование:SCREW

Каталожный номер:200011

Комплект:2

Примечание:

№ на схеме:32

Наименование:SCREW

Каталожный номер:00469

Комплект:3

Примечание:

№ на схеме:33

Наименование:FLAT WASHER

Каталожный номер:00733

Комплект:8

Примечание:

№ на схеме:34

Наименование:RIBBED LOCK WASHER

Каталожный номер:601137

Комплект:3

Примечание:

№ на схеме:35

Наименование:NUT

Каталожный номер:00520

Комплект:5

Примечание:

№ на схеме:37

Наименование:SCREW

Каталожный номер:00089

Комплект:4

Примечание:

№ на схеме:38

Наименование:SCREW

Каталожный номер:00187

Комплект:8

Примечание:

№ на схеме:39

Наименование:FLAT WASHER

Каталожный номер:00719

Комплект:20

Примечание:

№ на схеме:40

Наименование:RIBBED LOCK WASHER

Каталожный номер:601138

Комплект:4

Примечание:

№ на схеме:41

Наименование:NUT

Каталожный номер:00519

Комплект:8

Примечание:
